3 Co d ě lat, k dyž ... Návod k obsluze SIP LACE HS-50 3.1 Zapnout linku SIPLACE Verze software SR.50x.xx Vydání 01/2006 CZ 98 Æ P ř i výzv ě "Akt ivuj te kláve su sta rtu" stiskn ě te jednu z kláves st artu (b…
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.1 Zapnout linku SIPLACE
97
3.1.3 Zapnout stanici / Odstartovat SR-programm
POZOR
Stanici zapněte teprve tehdy, když je na monitoru linkového počítače zobrazen "Desktop". Jinak
by se mohly vyskytnout problémy v komunikaci. 3
Æ Stanici zapněte na hlavním spínači a po zapnutí zkontrolujte, zda manomentry indikují
požadovaný provozní tlak.
Software počítače stanice se rozbíhá. V případě připojeného linkového počítače a bezvadné
komunikaci se přibližně po 2 minutách objeví základní náhled grafického rozhraní počítače
stanice pro uživatelskou třídu "Obsluha" (viz obr. 3.1 - 1
).
3
obr. 3.1 - 1 Základní náhled na SR-Software (SR = Stations Rechner = po
č
íta
č
stanice)
UPOZORNĚNÍ
Ve stavovém poli je v řádce "Stav" indikován vždy aktuální stav stanice, a v řádce "Akce:" je
indikována akce, kterou máte provést (viz obr. 3.1 - 1). 3
3 Co dělat, když ... Návod k obsluze SIPLACE HS-50
3.1 Zapnout linku SIPLACE Verze software SR.50x.xx Vydání 01/2006 CZ
98
Æ Při výzvě "Aktivujte klávesu startu" stiskněte jednu z kláves startu (bílá).
Klávesy startu se nacházejí na straně vkládání, na straně výstupu a na ovládacích panelech
levé a pravé strany stanice.)
Referenční chod je proveden u všech os. Po ukončení referenčního chodu je stanice
připravena k provozu.
V pracovní oblasti grafického rozhraní je indikován symbol .
3
3
3
3.1.4 Vývojový diagram "Zapnutí linky SIPLACE"
Následující vývojový diagram ukazuje akce, které jsou prováděny linkovým počítačem, stanicí a
obsluhou během zapínání a a rozběhu linky SIPLACE. 3
3
Návod k obsluze SIPLACE HS-50 3 Co dělat, když ...
Verze software SR.50x.xx Vydání 01/2006 CZ 3.1 Zapnout linku SIPLACE
99
3

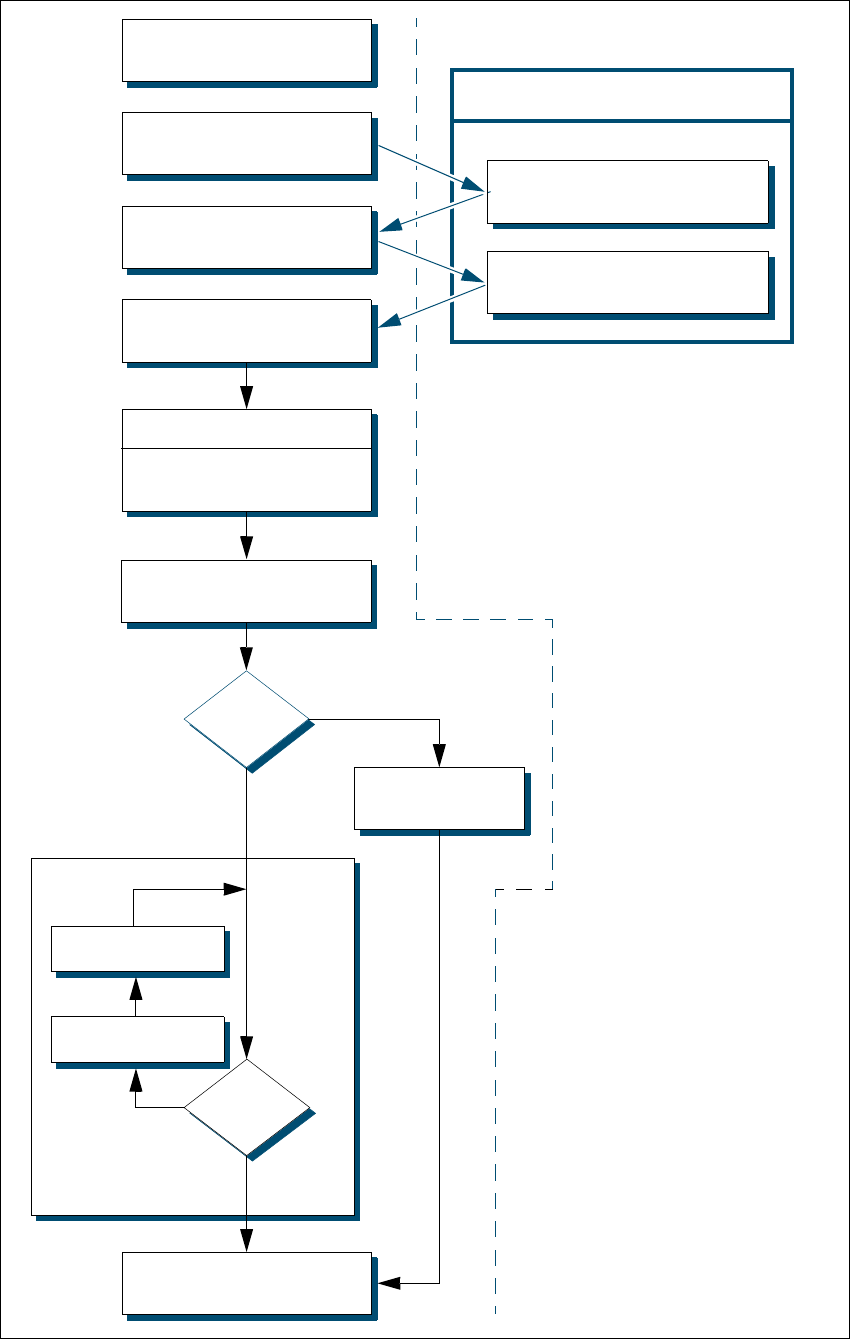

obr. 3.1 - 2 Vývojový diagram "Zapnout linku SIPLACE"
Soupis pipet
Změnit eventuelně
konfiguraci pipet
Kontrola vybavení
Zaplnit stopy
ne
Úkoly linkového počítače
Na
č
ítání uživatelských dat
Zna
č
ky
o.k.?
Zadání stroji
Je zobrazen generátor p
ř
echodu
Kontrola vybavení
(nastavit podavače)
Zapnout
Č
ekání na DPS
Zavést desku plošlých spojů
Chyba st.
ano
Přerušit
osazování
ne
Deska plošlých spoj
ů
do
výstupního pásu
ano
Počítač stanice
Tučné písmo:
Kurzíva:
Musí provést obsluha
Je provedeno popř.
ohlášeno stanicí
Potrvrdit generátor přechodu
