5.1.5 Výměna zásobníku
Æ Pro odstranění zásobníku odtlačte pružné úchyty (pos. 1 na obr. 5.1 - 3) od zásobníku.
Zdvihněte zásobník z držáku.
5

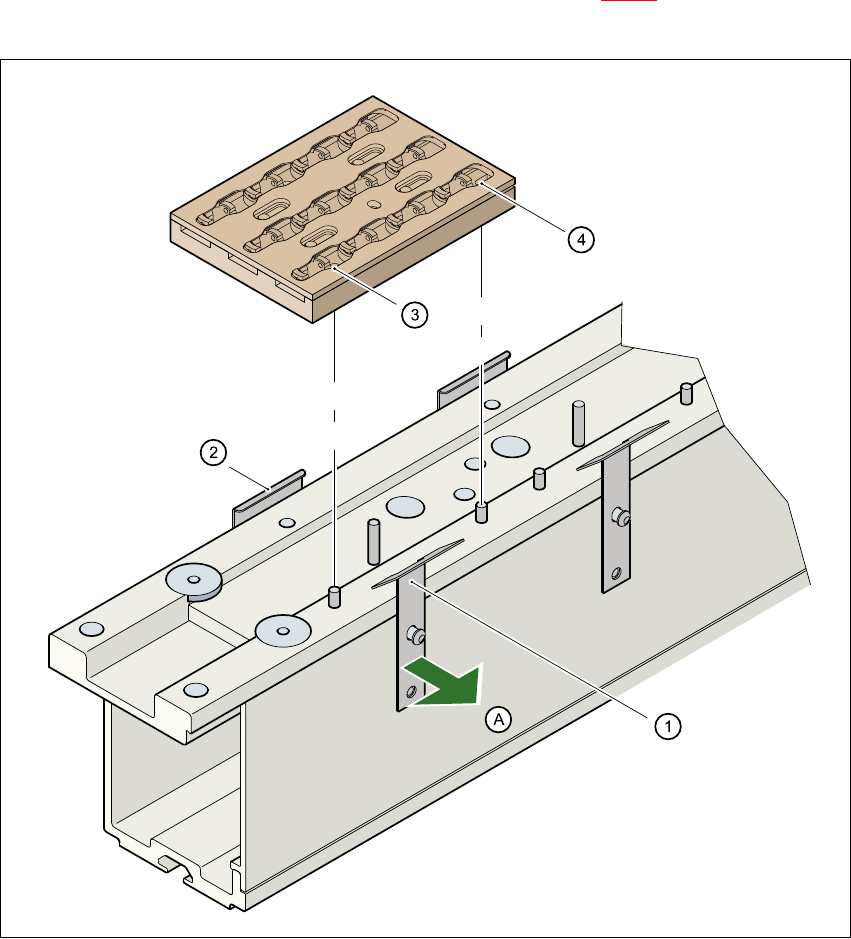

obr. 5.1 - 3 Vým
ě
na zásobníku, 12-ti segmentová hlava Collect&Place
(1) Pružné úchyty
(2) Třmen
(3) Polohovací otvory
(4) Podélný otvor
(A) Pružné úchyty odtlačit od zásobníku
Návod k obsluze SIPLACE HS-50 5 Rozšíření stanice
Verze software SR.50x.xx Vydání 01/2006 CZ 5.1 Měnič pipet pro 12-ti segmentovou hlavu Collect&Place
145
POZNÁMKA
Zásobník musí být nasazen tak, aby polohovací kolíky zapadly do polohovacích otvorů (pos. 3) a
do podélných otvorů (pos. 4). 5
Æ Nasaďte zásobník nejprve stranou s čísly pipet 1, 2, 3 a 4 na držák. Třmen (pos. 2) musí
zapadnout do drážky na zásobníku.
Æ Odtlačte pružný úchyt od zásobníku.
Æ Přitlačte zásobník až je rovně na držáku (podkladu) a uvolněte pružný úchyt. Ten se musí
vrátit a zachytit zásobník.
5.1.6 Indikace polohy
Na každém zásobníku je umístěna značka pro indikaci polohy. 5
5

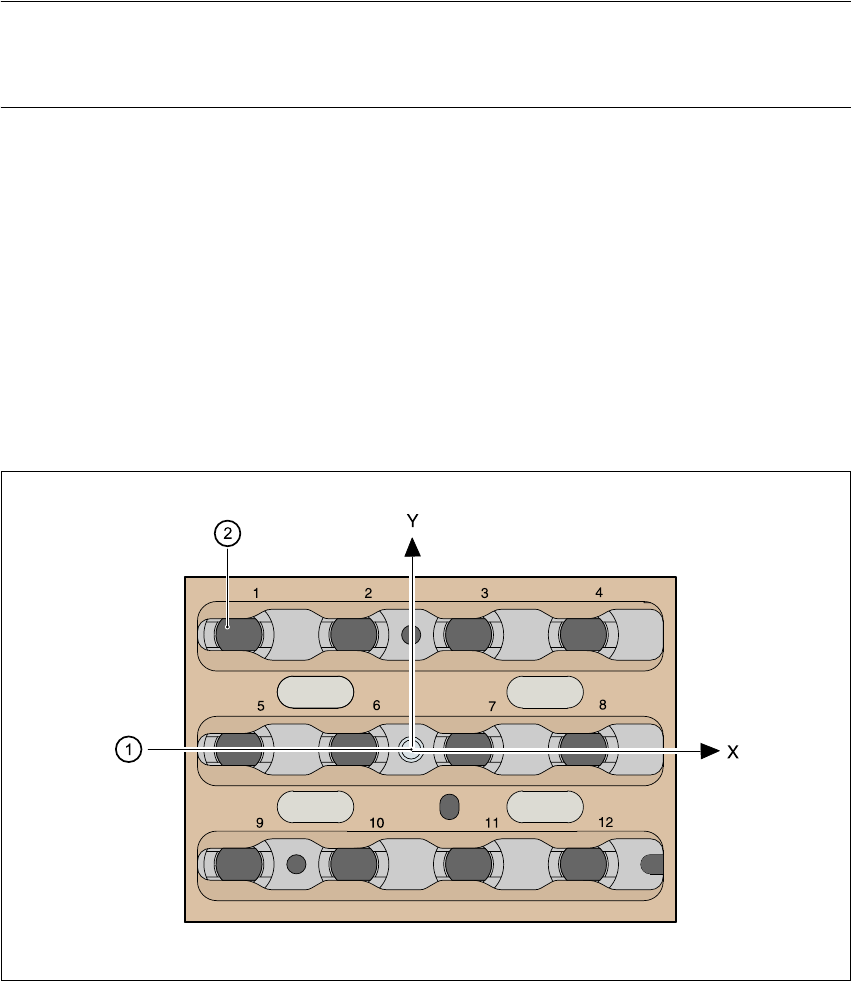

obr. 5.1 - 4 M
ě
ni
č
pipet - indikace polohy
(1) Polohová značka
(2) Poloha pipet v zásobníku vzhledem k polohové značce
5
5 Rozšíření stanice Návod k obsluze SIPLACE HS-50
5.2 Čárový kód součástky Verze software SR.50x.xx Vydání 01/2006 CZ
146
5.2 Čárový kód součástky
5.2.1 Všeobecně
Osazovací automat HS-50 nabízí na požádání možnost zkontrolovat osazení stopy čtečkou
čárového kódu a přečíst údaje součástky z cívky součástky.Na obou obslužných polích automatu
je umístěna čtečka čárového kódu. 5
5

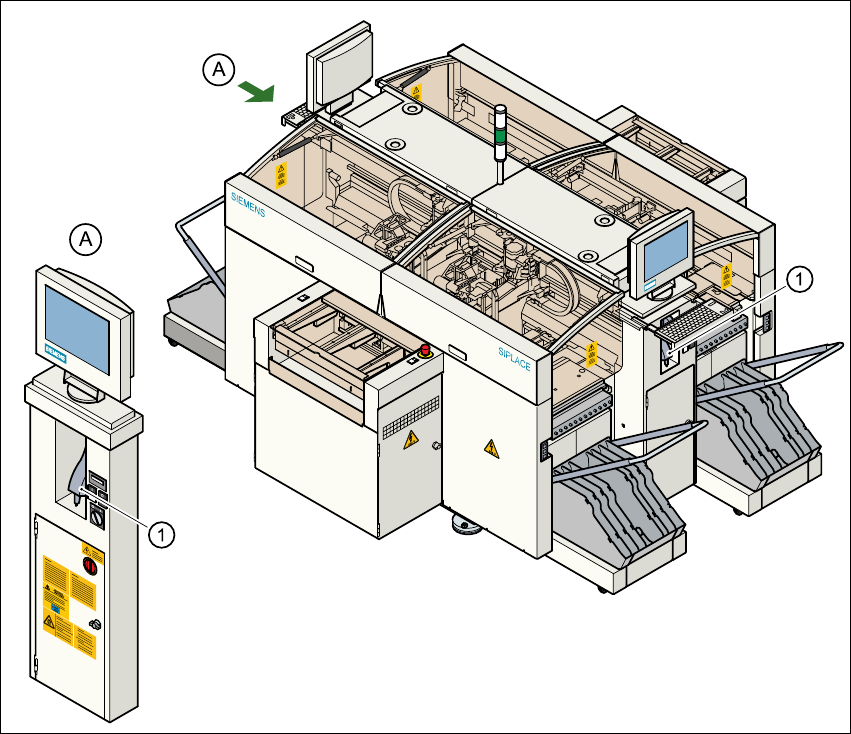

obr. 5.2 - 1 Sou
č
ástky -
č
te
č
ka
č
árového kódu
(1) Čtečka čárového kódu
