2.2 Bezpečnostní zařízení
2.2.1 Ochranné kryty
2

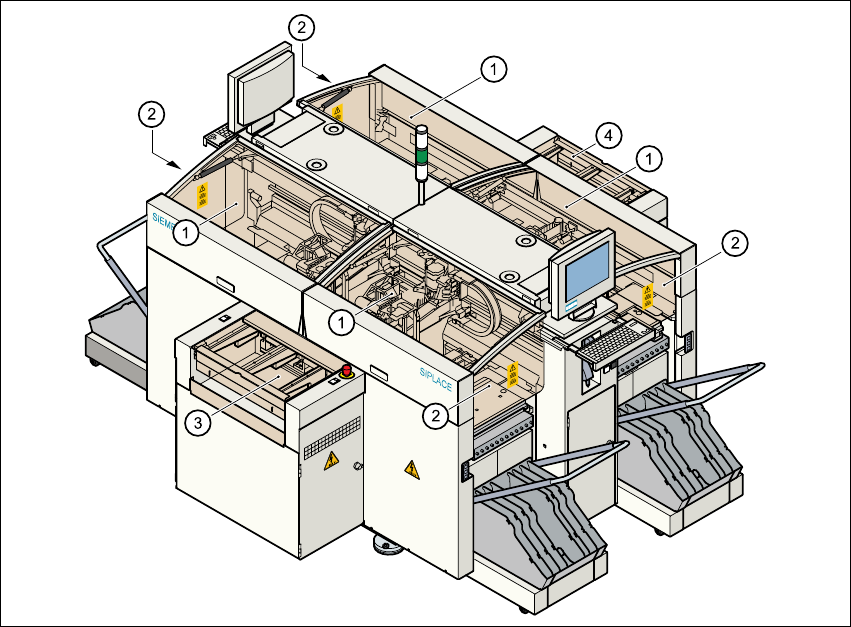

obr. 2.2 - 1 Ochranné kryty
2
2
Rozsah pojezdu portálu jes zakrytován čtyřmi ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryt mají zabránit přístupu do vnitřního prostoru automatu. Kryty, které se otevírají
směrem nahoru nad vstupem a výstupem pásu transportéru pro desky tištěných spojů a ochranný
kryt nad vstupním a výstupním pásem chrání přístup k transportu desek. 2
(1) Ochranné kryty
(2) Ochranné posuvné kryty
(3) Kryt a ochrana proti zásahu na vstupu pásu
(4) Kryt a ochrana proti zásahu na výstupu pásu
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
67
Funkce 2
Jestliže jsou ochranné kryty zdviženy nahorů, nebo jestliže je zvednut jeden z krytů transportu
desek, okamžitě se přeruší přívod proudu k osám portálu. Osy portálu se zastaví. Na obrazovce
se objeví hlášení "Kryty uzavřít". 2
Æ Zavařete ochranné kryty a stiskněte tlačítko start, aby mohlo osazování pokračovat.
2

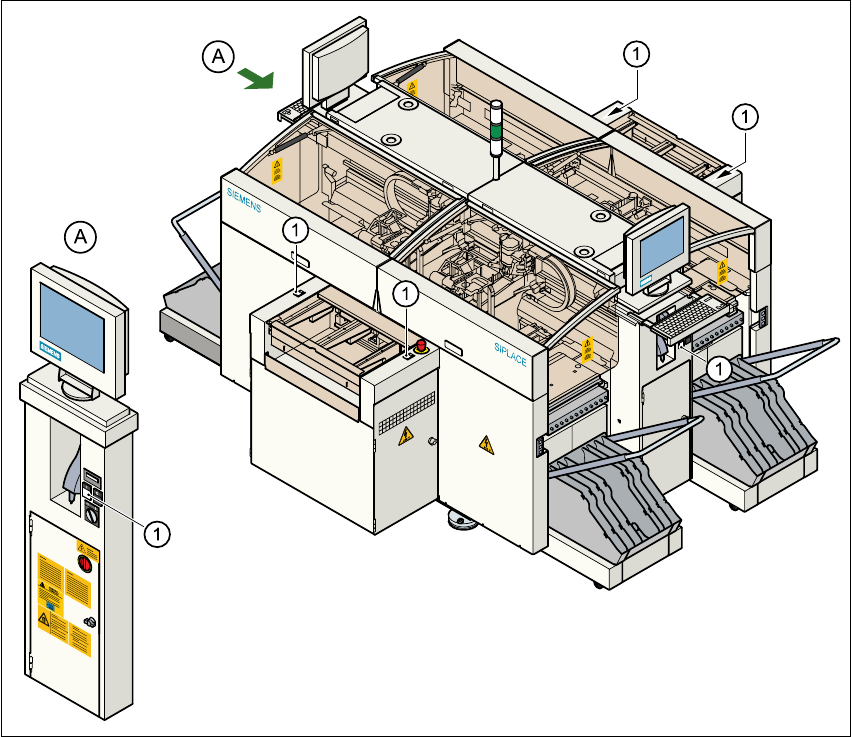

obr. 2.2 - 2 Umíst
ě
ní tla
č
ítka START (bílé) na automatu
(1) Tlačítko startu (bílé) na automatu
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.2 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
68
2.2.2 Ochrana proti zásahu vstupním a výstupním pásu
NEBEZPEČÍ
Ochranný kryt musí být vždy nastaven na výšku opracovávané desky. Přitom má být prostor mezi
ochranným krytem a ochrannou lištou co nejmenší. 2
Ochranný kryt je namontován na vstupním a výstupním páse transportu desek. 2
Æ Nastavte výšku ochranného krytu na dlouhých otvorech tak, by mohla procházet
zpracovávaná deska.
2

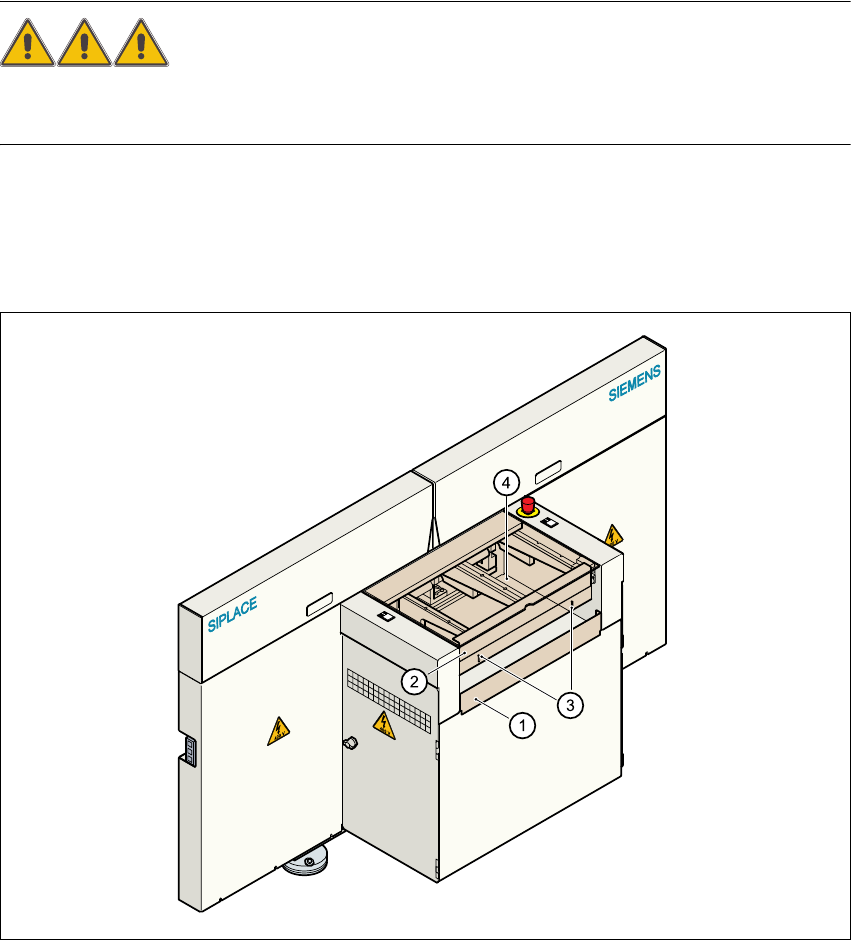

obr. 2.2 - 3 Ochranný kryt na vstupním a výstupním pásu automatu
(1) Ochranná lišta (namontovaná napevno)
(2) Ochranný kryt (přestavitelný)
(3) Dlouhé otvory pro výškové přestavení
(4) Kryt
