1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.13 Instalace automatu Verze software SR.50x.xx Vydání 01/2006 CZ
26
1.13.2 Transportní konfigurace a transport
Při expedici automatu ze závodu nejsou instalovány následující komponenty: 1
– Klávesnice
–Monitory
– Varovná světla
–Výměnné stoly součástek
Æ Pro uvedení do provozu instalujte demontované komponenty.
Æ K transportu automatu použijte vysokozdvižný vozík
– s délkou vidlice nejméně 2000 mm při demontované montážní sadě.
– s délkou vidlice nejméně 2500 mm při namontované montážní sadě.
Æ Vidlice nasaďte pouze na označená místa.
1.13.3 Stav podkladu
Æ Dbejte na to, aby
– automat stál na pevném podkladu, který se nechvěje.
– nosnost podkladu byla větší než 1000 kg/m
2
.
1.13.4 Připojení na tlakový vzduch
– Tlak vzduchu musí být v rozsahu nejméně 6,5 bar.
– Tlakový vzduch musí splňovat výše uvedené požadavky.
Toho dosáhnete s 1
– bezolejovým kompresorem např. Atlas, Copco Typ ZR4
–sušičem tlakového vzduchu
– jemným filtrem, série X, například Fa. Zander
1.13.5 Sít’ové napájení
– sít’ový přípoj musí být jištěn. Hodnoty pojistek mají být následující:
3x32A při 3x204VAC 1
3x32A při 3x230VAC 1
3x16A při 3x380VAC 1
3x16A při 3x400VAC 1
3x16A při 3x415VAC 1
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.13 Instalace automatu
27
1.13.6 Instalace automatu
Æ Zdvihněte automat vysokozdvižným vozíkem a nastavte nohy stroje tak, že vzdálenost horní
hrany transportu desek ke spodní hraně nohy stroje je 830 mm (952,5 mm SMEMA-výška).
Æ Dbejte na to, že rozdíl mezi transporty desek je mezi 1 až 3mm.
Æ Uspořádejte automaty v jedné linii. Toho dosáhnete natažením provázku.
Æ Nastavte každý automat s pomocí strojní vodováhy s přesností 0,02 mm/m.
Æ Zajistěte nohy stroje (kontramaticí).
Æ Přezkoušejte ještě jednou polohu automatu ss strojní vodováhou a korigujte nastavení pokud
je to nutné.
POZOR
Vyjměte všechny transportní pojistky z automatu! 1
Æ Namontujte komponenty demontované před expedicí.
Æ Připravte elektrické a pneumatické přípoje.
NEBEZPEČÍ OHROŽENÍ ŽIVOTA
Jen zaučený a certifikovaný personál smí pracovat na elektrických přípojích. 1
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.14 Přehled montážních skupin - Ovládací prvky Verze software SR.50x.xx Vydání 01/2006 CZ
28
1.14 Přehled montážních skupin - Ovládací prvky
1.14.1 Ovládací prvky
1

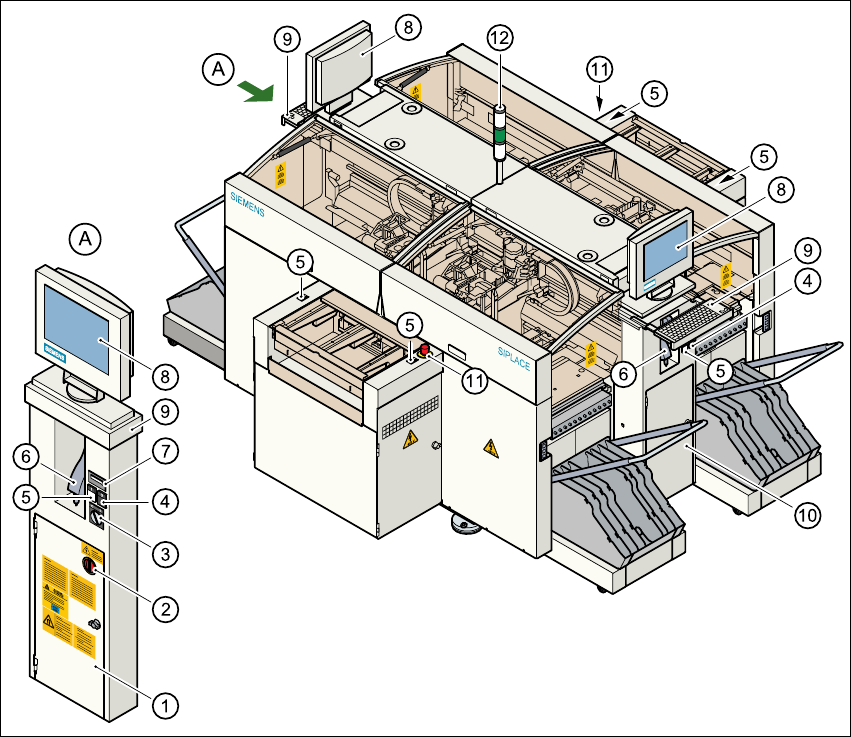

obr. 1.14 - 1 P
ř
ehled montážních skupin - ovládací prvky
1
(1) Ovládací panel vlevo (2) Hlavní vypínač
(3) Uzamykatelný spínač (4) Stop tlačítko (černé)
(5) Start tlačítko (bílé) (6) BE-skener čárového kódu součástky
(7) Počítač součástek (8) LCD-obrzovka
(9) Klavesnice s ovládací kuličkou (10) Ovládací panel vpravo
(11) Ovládací panel vpravo (12) Stavové světlo
