Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.6 Výměnné stoly součástek
135
4.6 Výměnné stoly součástek
4.6.1 Bezpečnostní pokyny pro montáž a demontáž výměnných stolů součástek
VÝSTRAHA 4
Æ Jestliže je stroj v chodu, nikdy nezasahujte do mezery mezi výměnnými stoly součástek a
stojanem automatu (pos. 1 na obr. 4.6 - 1
).
Æ Kabel napájení výměnných stolů součástek může být připojen pouze k zásuvce automatu,
příp. od ní odpojen tehdy, když je výměnný stůl součástek nasunut v automatu (pos. 2 na obr.
4.6 - 1
).
Æ Je zakázáno připojovat propojovací kabel výměnného stolu součástek na zásuvku automatu
a ovládat výměnný stůl součástek stlačeným vzduchem mimo automat (pos. 3 na obr. 4.6 - 1).
4

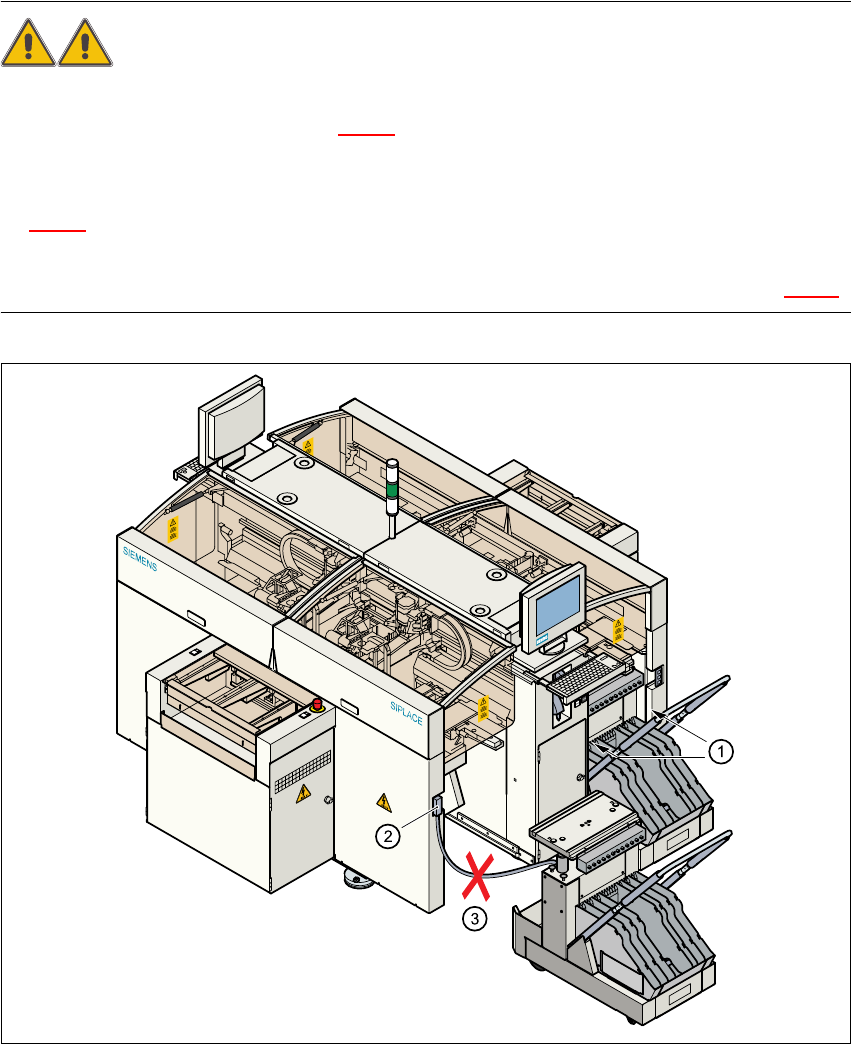

obr. 4.6 - 1 Bezpe
č
nostní pokyny pro montáž a demontáž vým
ě
nného stolu sou
č
ástek
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.6 Výměnné stoly součástek Verze software SR.50x.xx Vydání 01/2006 CZ
136
4.6.2 Demontáž výměnného stolu součástek
Æ Klikněte v menu ZÁKLADNÍ POHLED na ikonu ZASTAVIT ZPRACOVÁNÍ.
Právě zpracovávaná deska je dokončena. Potom jsou aktivovány ikony menu jednotlivých
funkcí. 4
Æ Klikněte na požadovanou ikonu JF PORTÁL X (jednotlivé funkce) (Portál 1, 2, 3 nebo 4).
Æ Klikněte na ikonu FUNKCE PORTÁLU.
Æ Klikněte v tomto menu na tlačítko NAJET POLOHU MONTÁŽE.
Vybraná osazovací hlava jede nad DPS-Transport (DPS=deska plošných spojů), takže
nemůže být při výměně stolu součástek poškozena. 4
Æ Otevřete ochranný kryt vybraného portálu směrem nahorů.
Æ Zvedněte nahorů třmen (pos. 5). Tím zaaretujete zvednutou desku stolu v její horní koncové
poloze.
Æ Otevřete krycí klapku nad tlačítkem (pos. 1).
Æ Držte tlačítko (pos. 1) pro zvednutí desky stolu součástek (pos. 3) tak dlouho stisknuté, dokud
deska stolu součástek nedosáhne své horní koncové polohy.
Æ Vyjměte zástrčku (pos. 2) výměnného stolu součástek z automatu.
Æ Vytáhněte stůl součástek ven.
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.6 Výměnné stoly součástek
137
4

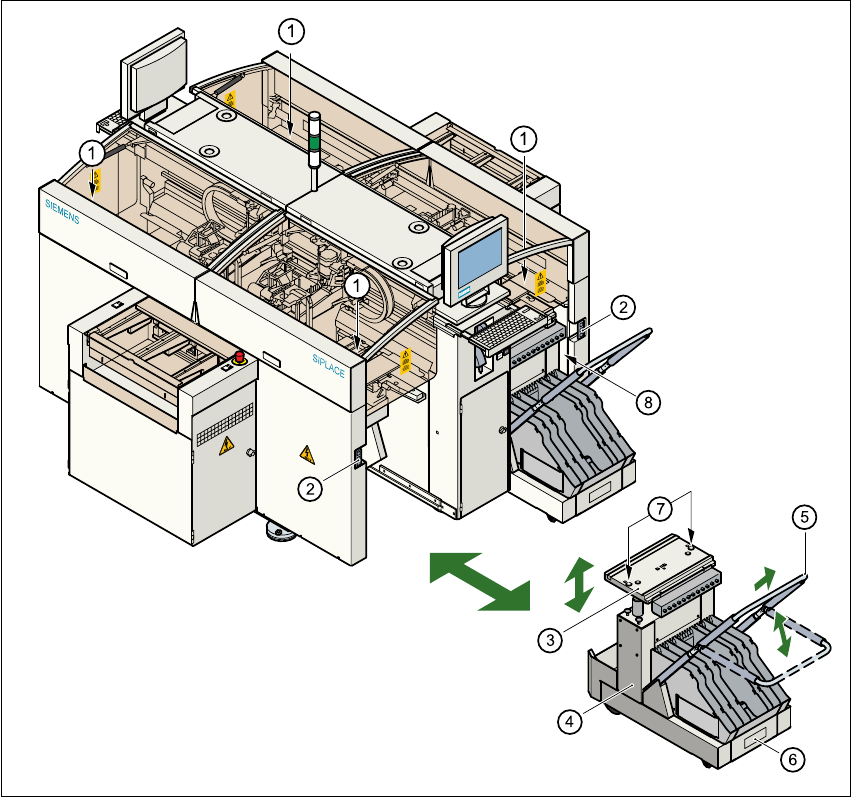

obr. 4.6 - 2 Vým
ě
na stolu sou
č
ástek
(1) Tlačítko pro zvednutí nebo spuštění desky stolu součástek
(2) Zástrčka pro připojení kabelu výměnného stolu součástek
(3) Deska stolu součástek s možností zvednutí a spuštění
(4) Výměnný stůl součástek
(5) Třmen
(6) Nádoba na odpad z pásů
(7) Středící otvory pro středící čepy
(8) Škvíra mezi výměnným stolem součástek a stojanem stroje
