Návod k obsluze SIPLACE HS-50 1 Úvod, technická data

Verze software SR.50x.xx Vydání 01/2006 CZ 1.18 Přehled montážních skupin - Transport desek

1.18 Přehled montážních skupin - Transport desek

1.18.1 Konstrukce transportu desek

Standartně je automat vybaven jednoduchým transportem. Dvojitý je možné dodat na přání. 1

Podle požadavku je možné levou nebo pravou stranu transportu desek zvolit jako stacionární

stranu transportu. 1

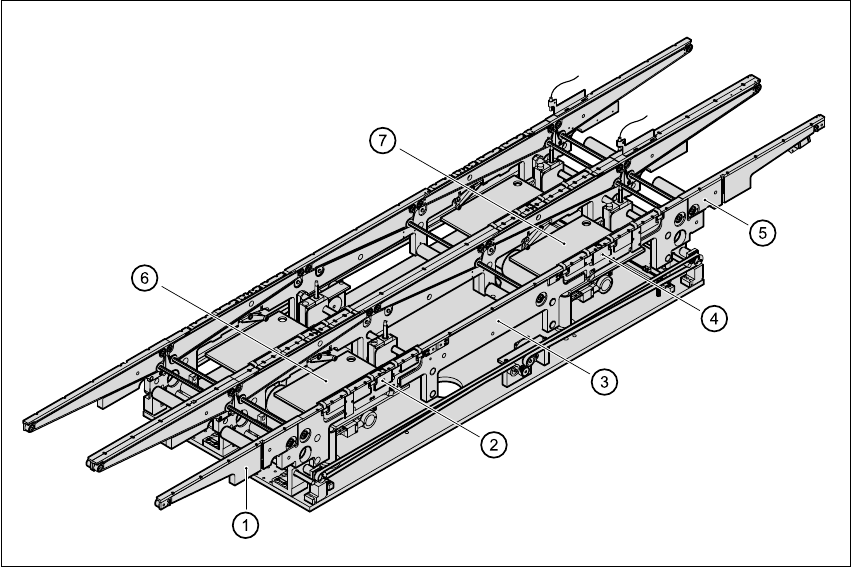

obr. 1.18 - 1 Konstrukce transportu desek

(1) Oblast vkládání

(2) Oblast zpracování 1

(3) Mezipoloha

(4) Oblast zpracování 2

(5) Oblast výdeje

(6) Posuvný stůl (Oblast zpracování 1)

(7) Posuvný stůl (Oblast zpracování 2)

1 Úvod, technická data Návod k obsluze SIPLACE HS-50

1.18 Přehled montážních skupin - Transport desek Verze software SR.50x.xx Vydání 01/2006 CZ

Transportní pásy jsou poháněny stejnosměrnými motory. Pro každou osazovací oblast je jeden

posuvný stůl pro upnutí desek. Nastavení šířky transportu desek lze provést 1

– pomocí menu nebo

– pomocí liniového počítače.

1.18.2 Technická data - Jednoduchý transport

1.18.3 Technická data - dvojitý transport

Formáty desek 50 mm x 50 mm až 368 mm x 460 mm

(2" x 2" až 14,5" x 18")

Tloušt’ka desky 0,3 mm až 4,5 mm

Max. klenba desky

nahoru: 4,5 mm - tloušt’ka desky

dolu: 0,3 mm + tloušt’ka desky

Volný prostor na spodní straně

desky

25 mm (standard), 40 mm (na přání)

Transportní výška desky

830 mm ± 15 mm (standard)

900 mm ± 15 mm (na přání)

930 mm ± 15 mm (na přání)

950 mm ± 15 mm (SMEMA-na přání)

Pevná transportní hrana vpravo (standard), vlevo (na přání)

Typ rozhraní Siemens (standard), (SMEMA-na přání)

Volný vodící okraj desky 3 mm

Čas výměny desky 2,5 s

Rozpoznání inkoustové značky možné

Automatické nastavení šířky možné

Formáty desek 50 mm x 50 mm až 368 mm x 216 mm

(2" x 2" až 14,5" x 8,5")

Tloušt’ka desek 0,3 mm až 4,5 mm
