Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
69
2.2.3 Hlavní vypínač, tlačítko nouzového zastavení, spínač ochranného krytu
2.2.3.1 Umístění hlavního vypínače, tlačítek pro start atd. na automatu
2
obr. 2.2 - 4 Umíst
ě
ní hlavního vypína
č
e, tla
č
ítek pro start, atd.
(1) Hlavní vypínač
(2) Tlačítko stop (černé)
(3) Tlačítko start (bílé)
(4) Počítadlo součástek
(5) Servisní zásuvka v prostoru napájení za ochrannými dveřmi
2
2 Bezpečnost práce Návod k obsluze SIPLACE HS-50
2.2 Bezpečnostní zařízení Verze software SR.50x.xx Vydání 01/2006 CZ
70

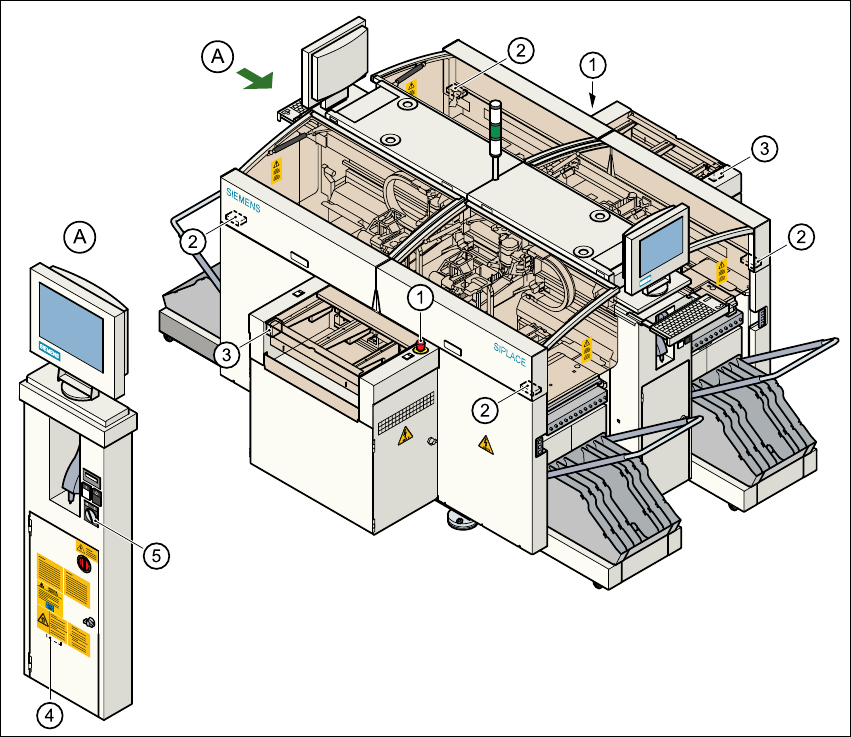

2.2.3.2 Umístění tlačítka pro nouzové zastavení, ochranného spínače, atd. na automatu
2
obr. 2.2 - 5 Tla
č
ítko nouzového vypnutí, ochranný spína
č
(1) Tlačítko nouzového vypnutí
(2) Spínač krytu
(3) Spínač krytu nad transportérem desek
(4) Bezpečnostní kombinace v zásuvce napájení za ochrannými dveřmi
(5) Zamykatelné tlačítko
2
Zamykatelné tlačítko odemčeno Poloha 0 pro normální provoz
Zamykatelné tlačítko zamčeno Poloha I pro servisní účely
Návod k obsluze SIPLACE HS-50 2 Bezpečnost práce
Verze software SR.50x.xx Vydání 01/2006 CZ 2.2 Bezpečnostní zařízení
71

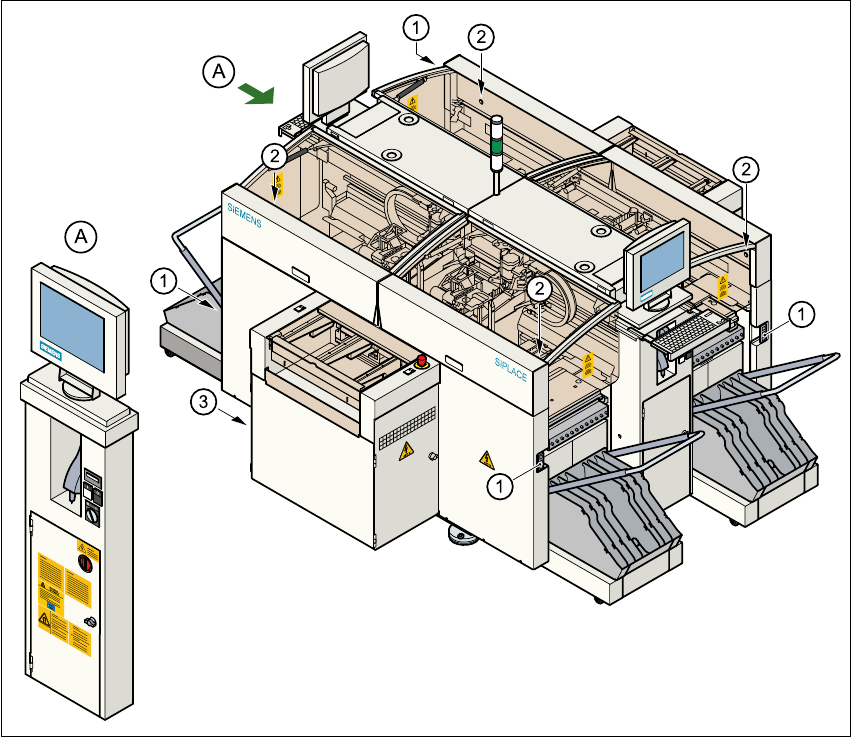

2.2.3.3 Umístění USV, počítače stanice a přípojek pro výměnný stůl součástek
2
obr. 2.2 - 6 USV, po
č
íta
č
stanice, p
ř
ípojky pro vým
ě
nný st
ů
l sou
č
ástek
(1) Přípojka pro výměnný stůl součástek
(2) Tlačítko pro zvednutí výměnného stolu, nad ním krycí plech s možností vyklopení směrem
nahorů
(3) USV a počítač stanice
