4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.4 Kontejner pásů Verze software SR.50x.xx Vydání 01/2006 CZ
130
4.4 Kontejner pásů
4.4.1 Přehled
Můžete používat cívky o průměru do 15".Jestliže pracujete s cívkami 15", použijte násuvné čepy.
Nasaďte je do dělících plechů tak, jak je uvedeno na obr. 4.4 - 1
. 4
POKYN 4
Doporučujeme, abyste používali pro cívky pásů o průměru > 5" násuvné čepy, aby byla zajištěna
provozní spolehlivost podavačů. 4
obr. 4.4 - 1 Vým
ě
nný st
ů
l sou
č
ástek a kontejner pás
ů
(1) Výměnný stůl součástek (2) Pol. násuvných čepů pro 15" cívky
(3) Nádoba na použité pásy (4) Dělící plech
(5) Kontejner pásů (6) Násuvné čepy
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.5 Zařízení na stříhaní prázdných pásů
131
4.5 Zařízení na stříhaní prázdných pásů
4

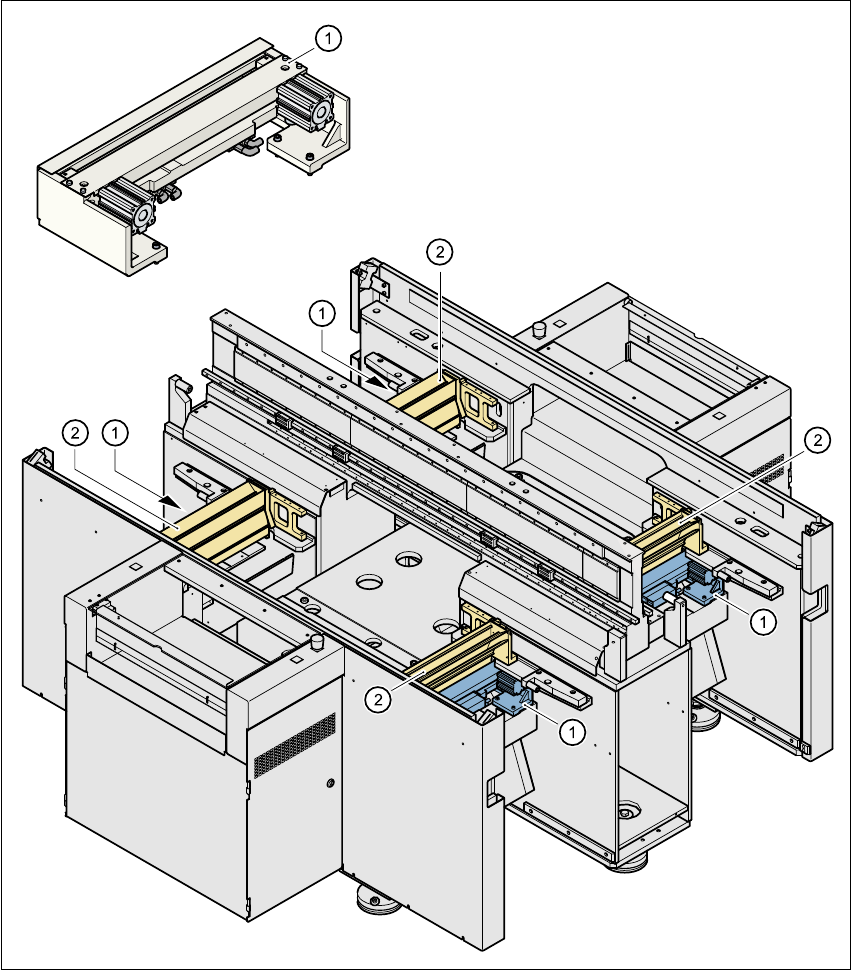

obr. 4.5 - 1 Umíst
ě
ní za
ř
ízení na st
ř
hání prázdných pás
ů
(1) Zařízení na stříhání prázdných pásů
(2) Kanál pro vedení prázdných pásů
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.5 Zařízení na stříhaní prázdných pásů Verze software SR.50x.xx Vydání 01/2006 CZ
132
4.5.1 Všeobecně
Osazovací automat je vybaven v místech montáže čtyř výměnných stolů součástek zařízením na
stříhání prázdných pásů. Toto zařízení slouží k rozřezání odpadu z pásů. Rozřezané části pásů
padají do nádoby na odpad ve výměnném stole součástek. 4
Æ Nádobu na odpad je třeba denně vyprázdňovat.

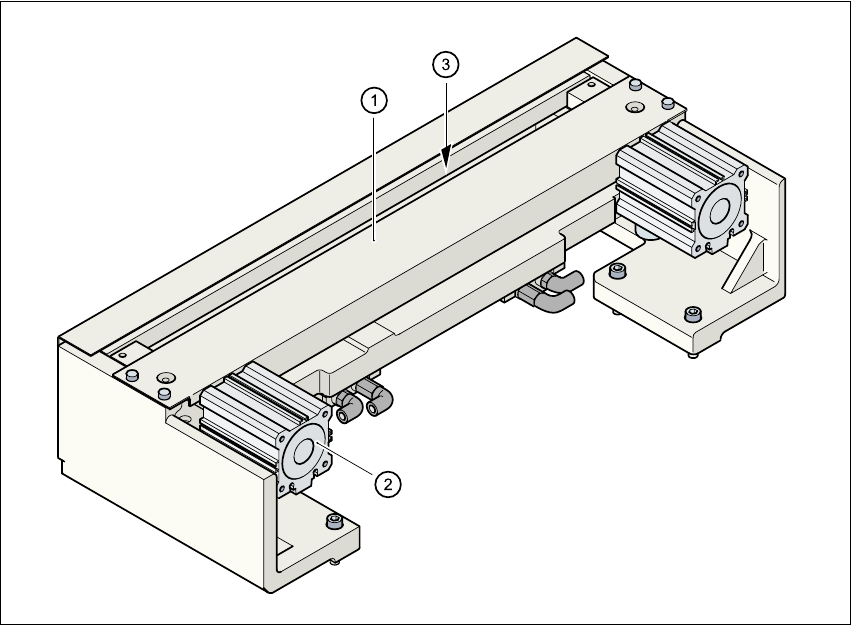

obr. 4.5 - 2 Za
ř
ízení na
ř
ezání prázdných pás
ů
(1) Pneumatický stříhací přístroj
(2) Krátkozdvihový válec
(3) Otvor pro odvádění prázdných pásů
