4.2.6 12 mm S podavač pro kondenzátory na bázi práškových kovů tvaru E
obr. 4.2 - 6 12 mm S - podava
č
pro kondenzátory na bázi práškových kov
ů
tvaru E
Číslo mat. 00141117-xx
Šířka 30mm
Stop na podavač 1
Maximální počet podavačů 4 x 12
Zásoba součástek při cívkách 7" asi 4000 kusů
Průměry cívek 7" - 15" (max. 381mm)
Maximální výška pásu 3,6 mm
Transportní zdvih (nastavitelný) 4mm, 8mm, 12mm, 16mm
Čas taktu 60ms ± 5ms (transportní zdvih 8 mm)
Čas střásání (čekací doba) 100 ms
Napájecí napětí 30 V-
4
NEBEZPEČÍ
Kondenzátory na bázi práškových kovů, jako např.
tantalové kondenzátory, smí být zpracovávány pouze
podavači označenými touto nálepkou. 4
Nálepka na podavači (zvětšeno)
Approved for
capacitors based on
metal-powder
Vhodné pro
kondenzátory na
bázi práškových kovů
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.2 Technické údaje podavačů
125
4.2.7 Podavač S 24/32 mm
4
obr. 4.2 - 7 Podava
č
S 24/32 mm
Číslo výrobku 00141093-xx
Šířka 45 mm
Stop na podavač 1
Max. počet podavačů 4 x 8
Zásoba součástek při 7"-cívkách cca. 2000 kusů
Specifické údaje pro průměr cívky max. 381 mm
Transportní zdvih (nastavitelný) 4 až 32 mm, (ve 4 mm-krocích)
Doba výrobního taktu 60 ms ± 5 ms (transportní zdvih 8 mm)
Napájení 30 V- 4
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.2 Technické údaje podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
126

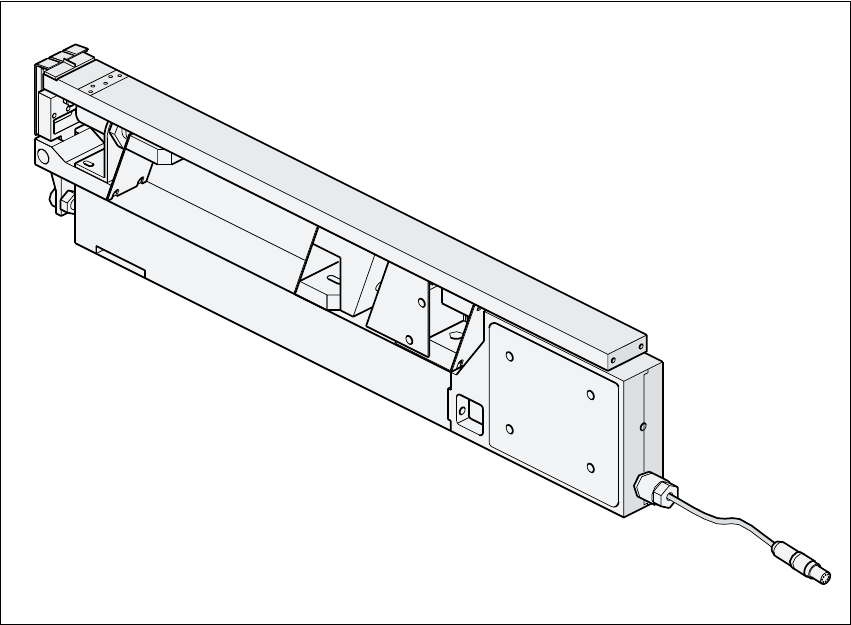

4.2.8 Vibrační podélný podavač, typ 3
4
obr. 4.2 - 8 Vibra
č
ní podélný podava
č
, typ 3
Číslo výrobku 00142031-xx
Šířka 30 mm
Stop na podavač 1, 2, 3 nebo 6
Max. počet podavačů 4 x 12
Zásoba součástek max. 150 ks na tyčový zásobník,
podle délky součástek
Specifické údaje pro zásobník tyčí 4,5 mm šířka / 6 kusů
9,5 mm šířka / 3 kusy
11 mm šířka / 2 kusy
15 mm šířka / 2 kusy
30 mm šířka / 1 kus
Doba výrobního taktu v závislosti na součástkách
Napájení 30 V- 4
