Návod k obs luze SIPLACE HS -50 1 Úvod, technická data Verze sof tware SR.50x.xx Vydání 01/2006 CZ 1. 14 P ř ehled montážních skupin - Ovládací prvky 31 1.14.3.1 Ovládací prvky na levém nebo pravém ovládacím panelu aut o…
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.14 Přehled montážních skupin - Ovládací prvky Verze software SR.50x.xx Vydání 01/2006 CZ
30
Klávesnice 1
Pod obrazovkou je umístěna zapuštěná klávesnice s ovládací kuličkou (Trackball). 1
Stavové světlo 1
Barvy stavového světla jsou bílá - zelená - bílá. Signalizuje provozní stavy a chyby automatu. 1
BE-snímač čárového kódu součástky 1
Na každé straně stroje se nachází odkládací přihrádka, která obsahuje snímač čárového kódu
součástek typ Datalogic DL 910. Se snímačem kódu lze součástky rychle a spolehlivě připravit a
naplnit. 1
1.14.3 Ergonomické uspořádání ovládacích prvků
Obrázek 1.14 - 1, na straně 28 poskytuje přehled o umístění ovládacích součástek. Rozdělují se
do následujících skupin: 1
Ovládací panel na pravé straně střední konsoly s 1
– obrazovkou LCD
– klávesnicí s ovládací kuličkou (Trackball)
–tlačítkem "start"
–BE-snímačem čárového kódu součástek
Ovládací panel na levé straně střední konzoly s 1
– obrazovkou LCD
– klávesnicí s ovládací kuličkou (Trackball)
–počítačem součástek
–tlačítkem "start"
–tlačítem "stop"
– uzamykatelným spínačem
–BE-snímačem čárového kódu součástek
– hlavním vypínačem
Vkládací a výstupní strana transportu desek s 1
– nouzovým stop tlačítkem
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.14 Přehled montážních skupin - Ovládací prvky
31
1.14.3.1 Ovládací prvky na levém nebo pravém ovládacím panelu automatu
Ovládací funkce obou panelů jsou dhodné. 1
Obrazovka, Klávesnice, tlačítka start a stop 1
Na obou stranách automatu jsou umístěny obrazovka a klávesnice. Jsou provedeny tak, že
osobám s výškou od 1,60 m umožňují ergonomickou práci. 1
Pod klávesnicí se nachází tlačítka start a stop. Pokud je v obrazovkovém dialogu vyžadováno
spuštění určité akce s těmito tlačítky ulehčuje toto uspořádání spuštění této akce a interaktivní
kontrolu těchto akcí. 1
Uzamykatelný spínač 1
Uzamykatelný spínač se nachází na levém ovládacím panelu pod start a stop tlačítky. Je potřebný
pouze pro seřízovací a servisní práce a je proto ergonomicky umístěn v blízkosti start a stop
tlačítek. 1
Hlavní vypínač 1
Hlavní vypínač je součástí napájení a tak je umístěn na levém ovládacím poli. Protože je používán
pouze pro servisní a údržbářské práce, je s ohledem na četnost použití ergonomicky proveden.1
BE-snímač čárového kódu součástek 1
Čtyři výměnné stoly pro přípravu součástek jsou umístěny vpravo a vlevo. Z tohoto důvodu byl i
snímač kódu součástek umístěn na střední konzolu. To umožňuje ergonomickou práci při přípravě
a kontrole součástek. 1
1.14.3.2 Obslužné prvky na vstupní a výstupní straně automatu
Ovládací prvky na vstupní a výstupní straně automatu jsou identické. 1
Nouzové stop tlačítko a tlačítko start 1
Na vstupní a výstupní straně transportu desek je nouzové stop tlačítko a dvě start tlačítka. Umís-
tění nouzového stop tlačítka je zvoleno tak, že je lehce a rychle přístupné ze všech stran. 1
Při údržbě, servisních a seřizovacích pracech je kromě toho důležité, aby bylo vidět na osazovací
hlavu a oblast osazování , aby bylo možné kontrolovat průběhy operací uvnitř stroje. To platí
zvlášt’ pro fázi testování nebo například při střetu funkcí. 1
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.14 Přehled montážních skupin - Ovládací prvky Verze software SR.50x.xx Vydání 01/2006 CZ
32
1.14.4 Technická data - snímače čárového kódu součástek
1

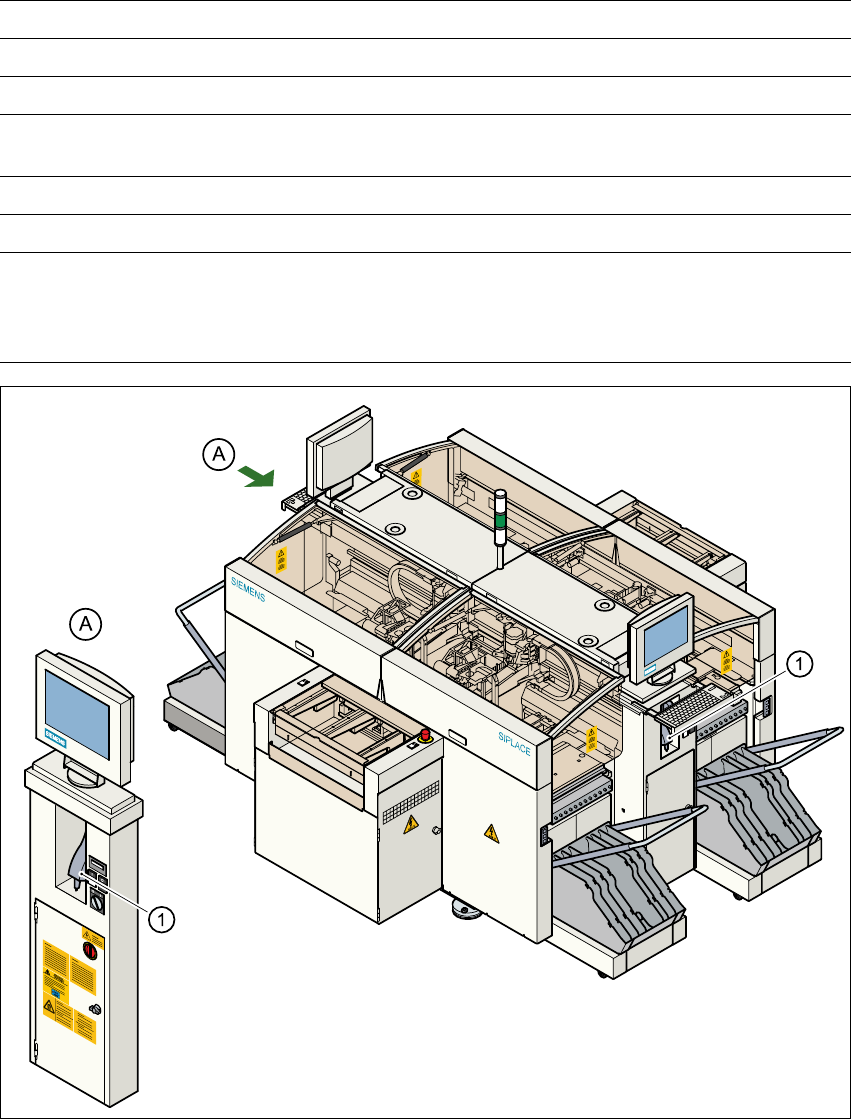

obr. 1.14 - 2 Sníma
č
č
árového kódu sou
č
ástek
(1) Snímač čárového kódu součástek
Přípoj Počítač stanice
Vstup dat Snímač čárového kódu nebo klávesnice
Počet znaků Max. 40
Nepřípustné Čárový kód začíná čísly 1, 2, 3 nebo 4
a je kratší než 5 znaků
Počet čárových kódů Max. 6 na součástku
Filtr pro výběr dat Max. 1 na čárový kód
Nastavené druhy kódů kód 39 (standard nebo ASCII)
kód 2 z 5 interleaved a normal,
kód 128, UPC/EAN/JAN-kódy
(další poptejte)
