Návod k obs luze SIPLACE HS -50 4 Manipulace se sou č ástkami Verze sof tware SR.50x.xx Vydání 01/2006 CZ 4.3 Montáž poda va čů 129 4 obr . 4.3 - 1 Montáž podava čů ší ř ky 30 p ř íp. 45 mm na st ů l sou č ástek (1) Poda…
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.3 Montáž podavačů Verze software SR.50x.xx Vydání 01/2006 CZ
128
4.3 Montáž podavačů
4.3.1 Připravit stůl součástek a podavač k montáži
Æ Navolte nastavení pro podavač, který má být použit (viz konfiguraci vibrátoru).
Æ Najeďte hlavou do vyčkávací polohy a stiskněte tlačítko nouzového zastavení.
Æ Otevřete ochranné kryty.
Æ Vyčistěte montážní plochu podavačů a plochy pro podavače na stole součástek.
Æ Nastavte podavač na předem zvolenou stopu stolu součástek (viz konfiguraci vibrátoru).
4.3.2 Nasazení podavače
Æ Nasaďte podavač tak, aby zadní strana podavače byla zafixována kulovým středěním a přední
strana příslušným středícím kolíkem na stole součástek. Přitom je třeba dbát na to, aby byly
podavače umístěny podle své šířky správně na stole prvku.
Æ Zkontrolujte, zda podavač leží bezpečně na stole.
Æ Připojte zástrčku podavače do zásuvky, která je umístěna pod místem instalace (parkovištěm).
POKYN 4
Dbejte na to, abyste pro připojení podavače použili pouze zásuvku, která patří k místu
instalace, protože podavače dostanou ovládací impuls právě přes tuto zásuvku. Jestliže
podavač není připojen ke správné zásuvce, může se stát, že nepracuje správně. 4
Æ Zavřete ochranné kryty a opět zapněte ovládání.
Æ V případě potřeby proveďte kontrolu doplnění.
Æ Pokračujte v osazování.
Návod k obsluze SIPLACE HS-50 4 Manipulace se součástkami
Verze software SR.50x.xx Vydání 01/2006 CZ 4.3 Montáž podavačů
129
4

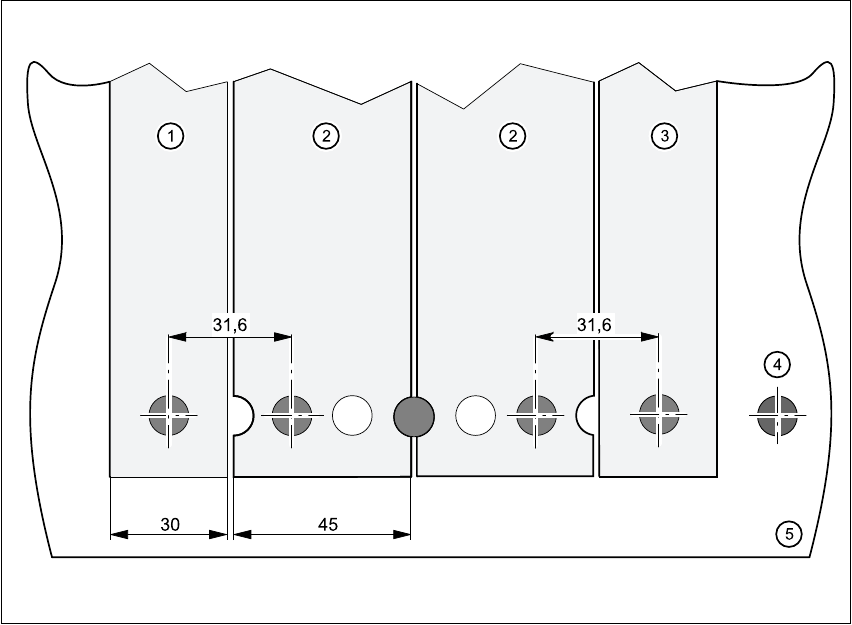

obr. 4.3 - 1 Montáž podava
čů
ší
ř
ky 30 p
ř
íp. 45 mm na st
ů
l sou
č
ástek
(1) Podavač, široký 30 mm
(2) Podavač, široký 45 mm
(3) Podavač, široký 30 mm
4 Manipulace se součástkami Návod k obsluze SIPLACE HS-50
4.4 Kontejner pásů Verze software SR.50x.xx Vydání 01/2006 CZ
130
4.4 Kontejner pásů
4.4.1 Přehled
Můžete používat cívky o průměru do 15".Jestliže pracujete s cívkami 15", použijte násuvné čepy.
Nasaďte je do dělících plechů tak, jak je uvedeno na obr. 4.4 - 1
. 4
POKYN 4
Doporučujeme, abyste používali pro cívky pásů o průměru > 5" násuvné čepy, aby byla zajištěna
provozní spolehlivost podavačů. 4

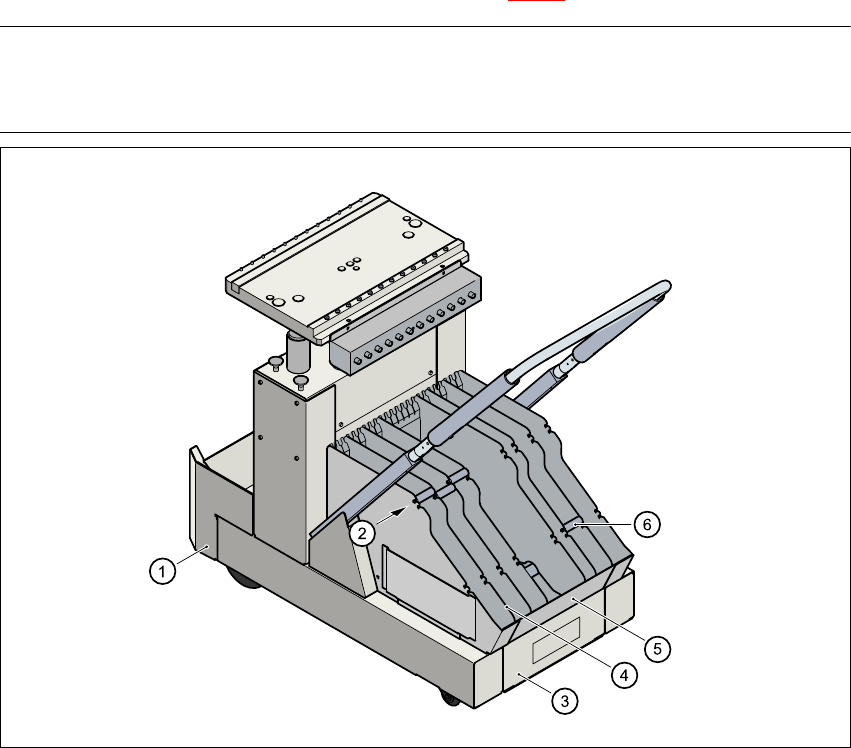

obr. 4.4 - 1 Vým
ě
nný st
ů
l sou
č
ástek a kontejner pás
ů
(1) Výměnný stůl součástek (2) Pol. násuvných čepů pro 15" cívky
(3) Nádoba na použité pásy (4) Dělící plech
(5) Kontejner pásů (6) Násuvné čepy
