1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.11 Technická data - Tlakový vzduch Verze software SR.50x.xx Vydání 01/2006 CZ
22
1.11 Technická data - Tlakový vzduch
1
1
1
1
1.11.1 Technická data - Specifikace tlakového vzduchu
Maximální velikost částeček podle hustoty podle ISO/DIS 8573-1 (Třída 1) 1
1
1
1
1
1.11.2 Technická data - Údaj o emisi hluku
1
1
1
1
1.11.3 Technická data - Přípustný vliv okolí
1
Tlak v tlakovzdušném přípoji Min. 6,5 bar
Spotřeba tlakového vzduchu 950 Nl/min.
Provozní tlak 5,5 bar ± 0,5 bar
Velikost částeček 0,1 µm
Hustota částeček 0,2 mg/m³
Nejvyšší obsah oleje (Třída 1) Hustota částeček 0,01 mg/m³
Tlakový rosný bod (Třída 4) Rosný bod +3°
Hladina maximálního hluku 74 dB (A)
Teplota prostoru Mezi 15°C a 35°C
Vlhkost vzduchu
30 až 75%
(střední hodnota ne vyšší než 45% - taková, že kondenzace na
stroji je v každém případě vyloučena)
Návod k obsluze SIPLACE HS-50 1 Úvod, technická data
Verze software SR.50x.xx Vydání 01/2006 CZ 1.12 Rozměry a váhy automatu
23
1.12 Rozměry a váhy automatu

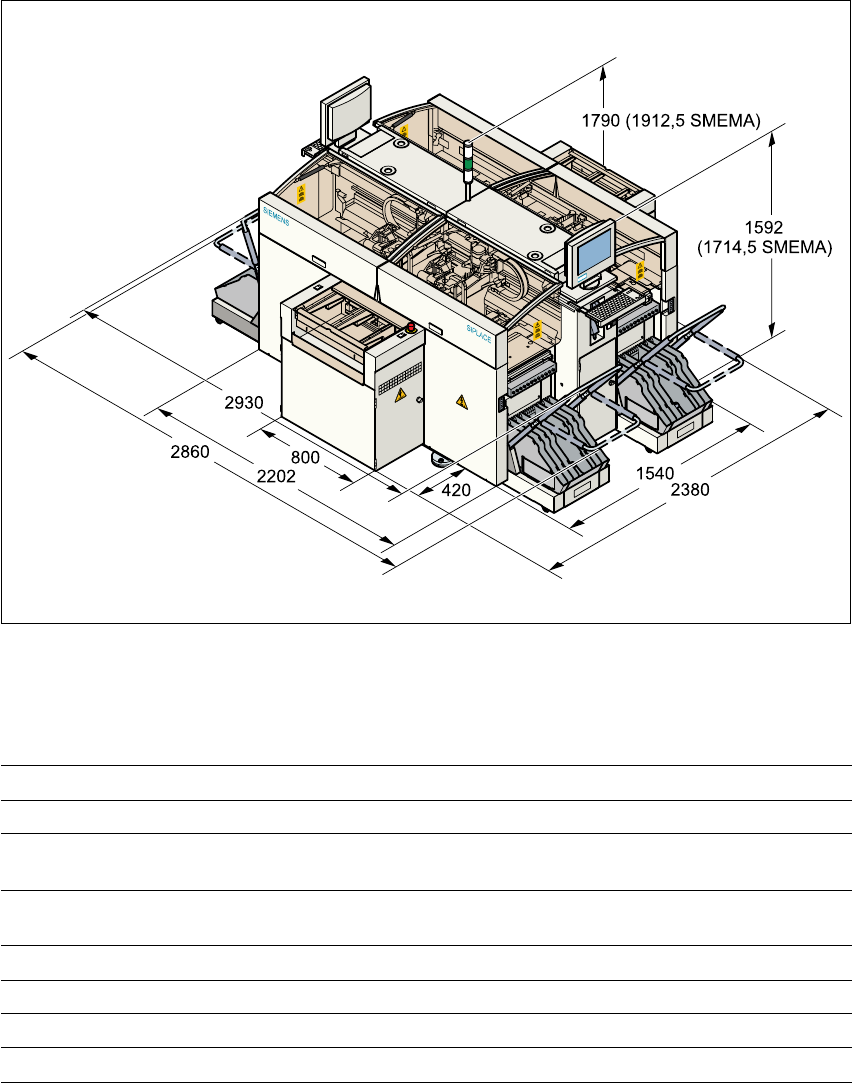

1.12.1 Rozměry automatu
1
obr. 1.12 - 1 Rozm
ě
ry automatu
1.12.2 Technická data - Rozměry, váha
1
Délka 2380 mm včetně transportních pásů
Šířka 3150 mm včetně držadel
Výška s varovným světlem
1790 mm standartní výška
1912,5 mm SMEMA-výška
Výška nad podlahou
110 mm standartní výška
232,5 mm SMEMA-výška
Váha základního modulu 2800 kg
Váha s plnou výbavou 3500 kg
Přípustné zatížení podkladu 1000 kg/m
2
Plošné zatížení montážních nohou 3,79 kg/cm
2
1 Úvod, technická data Návod k obsluze SIPLACE HS-50
1.12 Rozměry a váhy automatu Verze software SR.50x.xx Vydání 01/2006 CZ
24

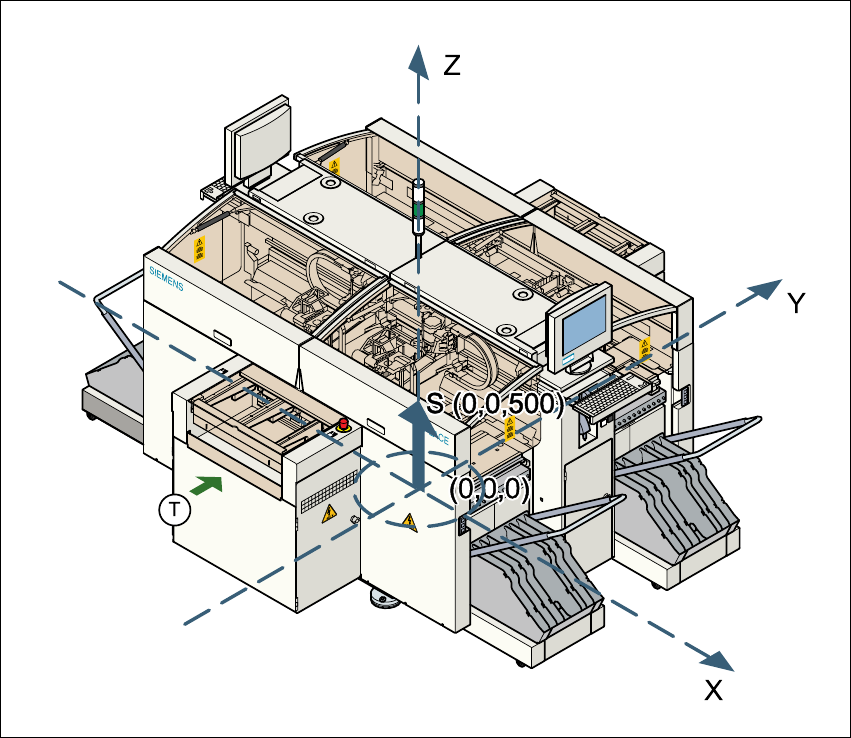

1.12.3 Těžiště automatu
1
obr. 1.12 - 2 T
ě
žišt
ě
automatu
X-souřadnice 0 mm 1
Y-souřadnice 0 mm 1
Z-souřadnice 500 mm vysoko 1
TSměr transportu desek 1
1
Tyto souřadnice těžiště platí pro automaty při transportní výšce desek 830 mm. 1
