Einbau 3.1.1 Vorbereitende Arbeiten X4i S - PPW zweite Reihe einbauen NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 17 3 3 E in b a u Einbau Wählen Sie den für Ihre Ma schine passend en Abschnitt:…
Kurzbeschreibung
Benötigte Werkzeuge und Hilfsmittel 2.4.3 Material für kopfspezifische Teile
16 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
2.4.3
2.4.3 Material für kopfspezifische Teile
Material für kopfspezifische Teile
Je nach Kopftyp werden pro Stellplatz folgende Teile benötigt:
Für C&P20 A
▪ Pipettenwechsler Grundaufbau CPx/all komplett - kurz [03103649-xx]
▪ Magazin komplett C&P20 A [03016831-xx] (enthält ein Magazin)
Für CPP
▪ Pipettenwechsler Grundaufbau CPx/all komplett - kurz [03103649-xx]
▪ Pipettenmagazin Typ 20xx CPP [03066107-xx] (enthält ein Magazin)
▪ Pipettenmagazin Typ 28xx CPP [03065782-xx] (enthält ein Magazin)
Für C&P20 P
▪ Pipettenwechsler Grundaufbau CPx/all komplett - kurz [03103649-xx]
▪ Pipettenmagazin Typ 40xx C&P20 P [03101503-xx] (enthält ein Magazin)
Für Twin:
▪ Pipettenwechsler TH SX-Serie (Pos. 1) [00519845-xx] (enthält die Standard-Magazinkonfiguaration)
2.4.4
2.4.4 Material für MTC und WPC
Material für MTC und WPC
2.5
2.5 Benötigte Werkzeuge und Hilfsmittel
Benötigte Werkzeuge und Hilfsmittel
Werkzeuge
▪ Inbusschlüsselsatz
▪ Maulschlüsselsatz
▪ Seitenschneider
▪ Tiefenmessschieber 300 mm [03079617-xx]
Hilfsmittel
▪ Montageanleitung "PPW 2te Reihe - PPW vor MTC 2/WPC – SIPLACE X-Serie S" [00197369-xx]
(diese Anleitung)
2.6
2.6 Benötigte Arbeitszeit
Benötigte Arbeitszeit
An Maschinen des Typs X4i S dauert der komplette Einbau inklusive Einstellungen in der Software ca. 4
Stunden beim Umrüsten aller vier Stellplätze.
An Maschinen der Typen X3 S und X4 S dauert der komplette Einbau inklusive Einstellungen in der Soft-
ware ca. 3 Stunden beim Umrüsten aller vier Stellplätze.
Maschinentyp und Stell-
platz
Bezeichnung Artikelnummer
X3 S und X4 S Stellplatz 2
mit MTC
Halter Pipettenwechsler TwinHead X-Serie mit MTC 00119747-xx
Pipettenwechsler TH SX-Serie (Pos.1) 00519845-xx
Abfrage Abwurfbehälter SX4a_TH, CPP, MTC 03090845-xx
X3 S und X4 S Stellplatz 2
mit WPC und CPP
Grundaufbau, PPW zweite Reihe WPC
Enthält: PPW_kurz für CPP, 3x Magazine Typ 20,
1x Magazin Typ 28
03113144-xx
X3 S und X4 S Stellplatz 2
mit WPC und Twin
Grundaufbau, PPW zweite Reihe WPC Basis 03115109-xx
Pipettenwechsler TH SX-Serie (Pos.1) 00519845-xx
Einbau
3.1.1 Vorbereitende Arbeiten X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 17
3
3 Einbau
Einbau
Wählen Sie den für Ihre Maschine passenden Abschnitt:
▪ "3.1 X4i S - PPW zweite Reihe einbauen" [ ➙ 17]
▪ "3.2 X3 S / X4 S - PPW zweite Reihe einbauen" [ ➙ 35]
3.1
3.1 X4i S - PPW zweite Reihe einbauen
X4i S - PPW zweite Reihe einbauen
3.1.1
3.1.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Fahren Sie den BE-Wagen aus der Maschine.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 10].
► Führen Sie folgende Anpassungen an der Maschine durch, bevor Sie einen "Pipettenwechsler zwei-
te Reihe" einbauen:
▪ "3.1.1.1 Haube anpassen" [ ➙ 17]
▪ "3.1.1.2 Y-Puffer anpassen" [ ➙ 19]
▪ "3.1.1.3 Eingreifschutz anpassen" [ ➙ 20]
▪ "3.1.1.4 BE-Einzug an zweite Tischposition versetzen" [ ➙ 21]
3.1.1.1
3.1.1.1 Haube anpassen
Haube anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stellplatz die
originale Schutzklappe durch die "Schutzplatte kpl." ersetzen.
Benötigte Teile aus "Schutzplatte kpl. SX4/DX4" [03085665-xx]
Menge Bezeichnung Artikelnummer
1 Schutzplatte 03081408-xx
1 Spurlineal und Sicherheitsmarkierung 03092020-xx

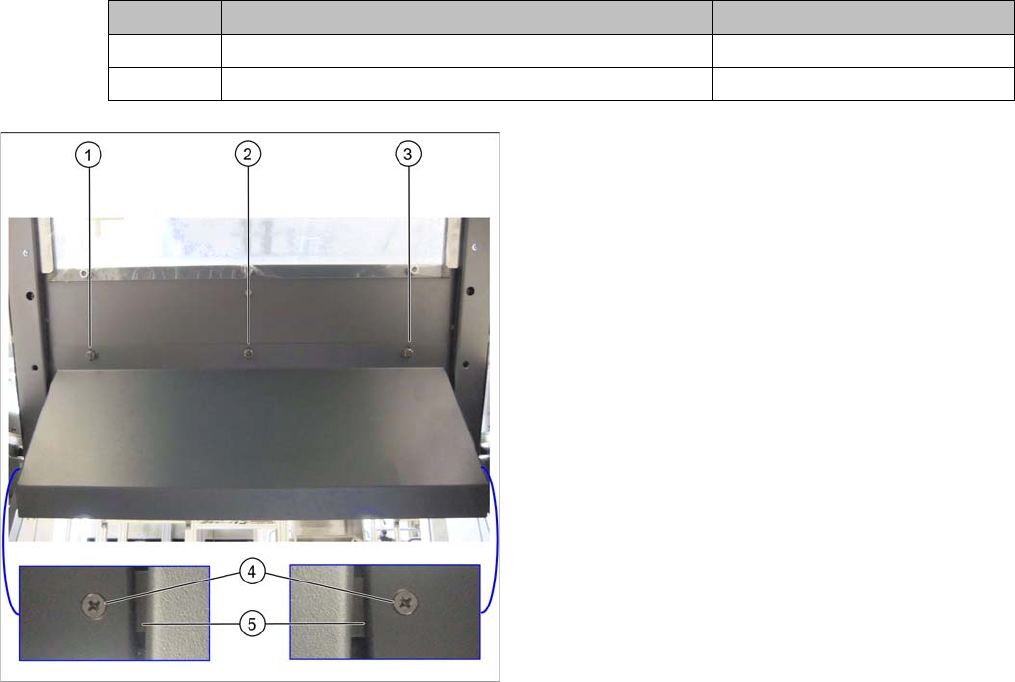

Haube mit originaler Schutzklappe bei Tischposition 1
Auf der Innenseite der Haube befinden sich drei Stehbol-
zen (1) bis (3), an denen die Schutzklappe eingehängt
und befestigt ist.
► Entfernen Sie die drei Sechskantmuttern, mit denen
die Schutzklappe befestigt ist und nehmen Sie die
originale Schutzklappe heraus.
► Entfernen Sie an Position (4) auf beiden Seiten das
Befestigungsblech (5).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
18 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
Befestigungspunkte für die Schutzplatte
► Hängen Sie die Schutzplatte an den drei Stehbolzen
ein und befestigen Sie diese mit den zuvor entfernten
Unterlegscheiben und den Sechskantmuttern (2).
► Sichern Sie die Schutzplatte zusätzlich mit den Be-
festigungsblechen links (1) und rechts (3).
Befestigungsbleche anschrauben
► Setzen Sie die Befestigungsbleche links und rechts
ein (1).
► Verschrauben Sie die Befestigungsbleche (2) mit den
zuvor entfernten Schrauben.
Das Barcodelineal muss an allen Stellplätzen links an der
Scheibe anliegen (1).
► Kleben Sie das Spurlineal an allen Stellplätzen zur
Maschinenmitte (2).
