Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
18 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC

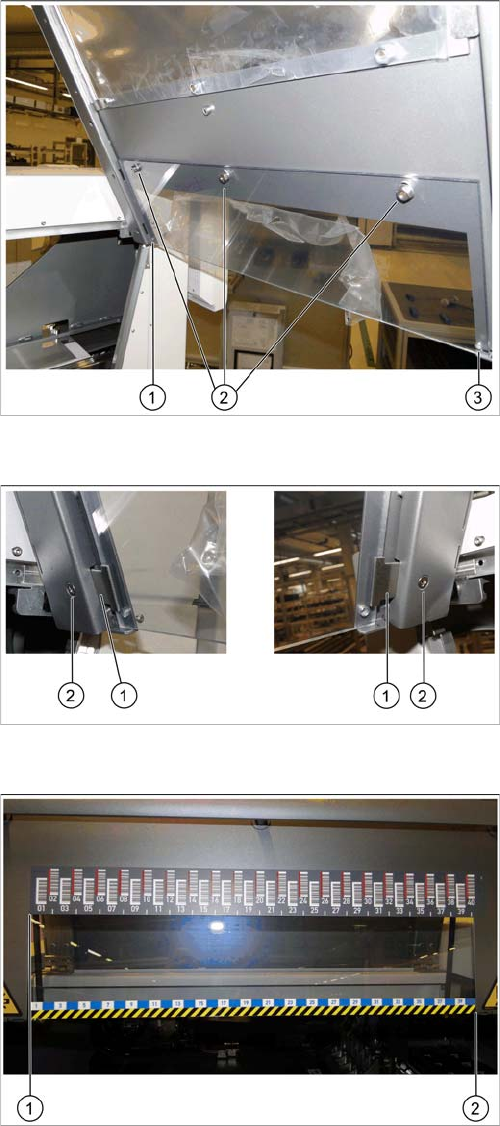

Befestigungspunkte für die Schutzplatte
► Hängen Sie die Schutzplatte an den drei Stehbolzen
ein und befestigen Sie diese mit den zuvor entfernten
Unterlegscheiben und den Sechskantmuttern (2).
► Sichern Sie die Schutzplatte zusätzlich mit den Be-
festigungsblechen links (1) und rechts (3).
Befestigungsbleche anschrauben
► Setzen Sie die Befestigungsbleche links und rechts
ein (1).
► Verschrauben Sie die Befestigungsbleche (2) mit den
zuvor entfernten Schrauben.
Das Barcodelineal muss an allen Stellplätzen links an der
Scheibe anliegen (1).
► Kleben Sie das Spurlineal an allen Stellplätzen zur
Maschinenmitte (2).
Einbau
3.1.1 Vorbereitende Arbeiten X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 19
3.1.1.2
3.1.1.2 Y-Puffer anpassen
Y-Puffer anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stellplatz die
Länge der Y-Puffer verkürzen.

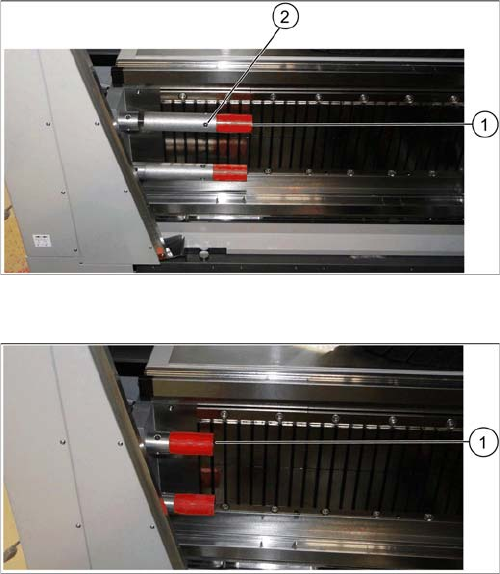

Länge der Y-Puffer an Tischposition 1
► Schrauben Sie den oberen roten Puffer mit Hilfe ei-
nes Inbusschlüssels ab (1). Achten Sie beim Lösen
auf die Hülse.
► Setzen Sie den Inbusschlüssel jeweils in eine der
Hilfsbohrungen (2) und entfernen Sie das Mittelstück
des Puffers.
► Wiederholen Sie die Schritte für den unteren Puffer.
Länge der Y-Puffer an Tischposition 2
► Stecken Sie den roten Puffer wieder auf und schrau-
ben Sie diesen (1) fest.
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
20 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.1.3
3.1.1.3 Eingreifschutz anpassen
Eingreifschutz anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stellplatz
den originalen Eingreifschutz durch die entsprechende kürzere Abdeckung links oder rechts ersetzen.
Benötigte Teile
Menge Bezeichnung Artikelnummer
1 Abdeckung kurz rechts an Stellplatz 1 und 3 03086067-xx
1 Abdeckung kurz links an Stellplatz 2 und 4 03086070-xx
Eingreifschutz links bei Tischposition 1
► Entfernen Sie die Schrauben an den Positionen (1)
bis (4).
► Entfernen Sie die Abstandsbolzen unterhalb der Po-
sitionen (2) und (3).
Die beiden Abstandsbolzen an den Positionen (5) und (6)
bleiben stehen.
Kurze Abdeckungen links und rechts an Tischposition 2
► Setzen Sie die kurze Abdeckung ein:
⇨ Abdeckung kurz rechts an Stellplatz 1 und 3
⇨ Abdeckung kurz links an Stellplatz 2 und 4
► Verschrauben Sie die Abdeckung jeweils an den Po-
sitionen (1) und (2) mit den Abstandsbolzen.
