Einbau
X4i S - PPW zweite Reihe einbauen 3.1.3 Druckluftanschluss vorbereiten
24 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.3
3.1.3 Druckluftanschluss vorbereiten
Druckluftanschluss vorbereiten
Für den Anschluss des zweiten Pipettenwechslers müssen Sie die Leitung zur Pipettenstation verzwei-
gen.
► Durchtrennen Sie die Leitung zur Pipettenstation mit einem Seitenschneider etwa 5 cm hinter der Y-
Kupplung.
3.1.4
3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen
Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen
Benötigte Teile aus "Option Auflage ASP speed flex zweite Reihe" [03090225-xx]
Halterung PPW-Option

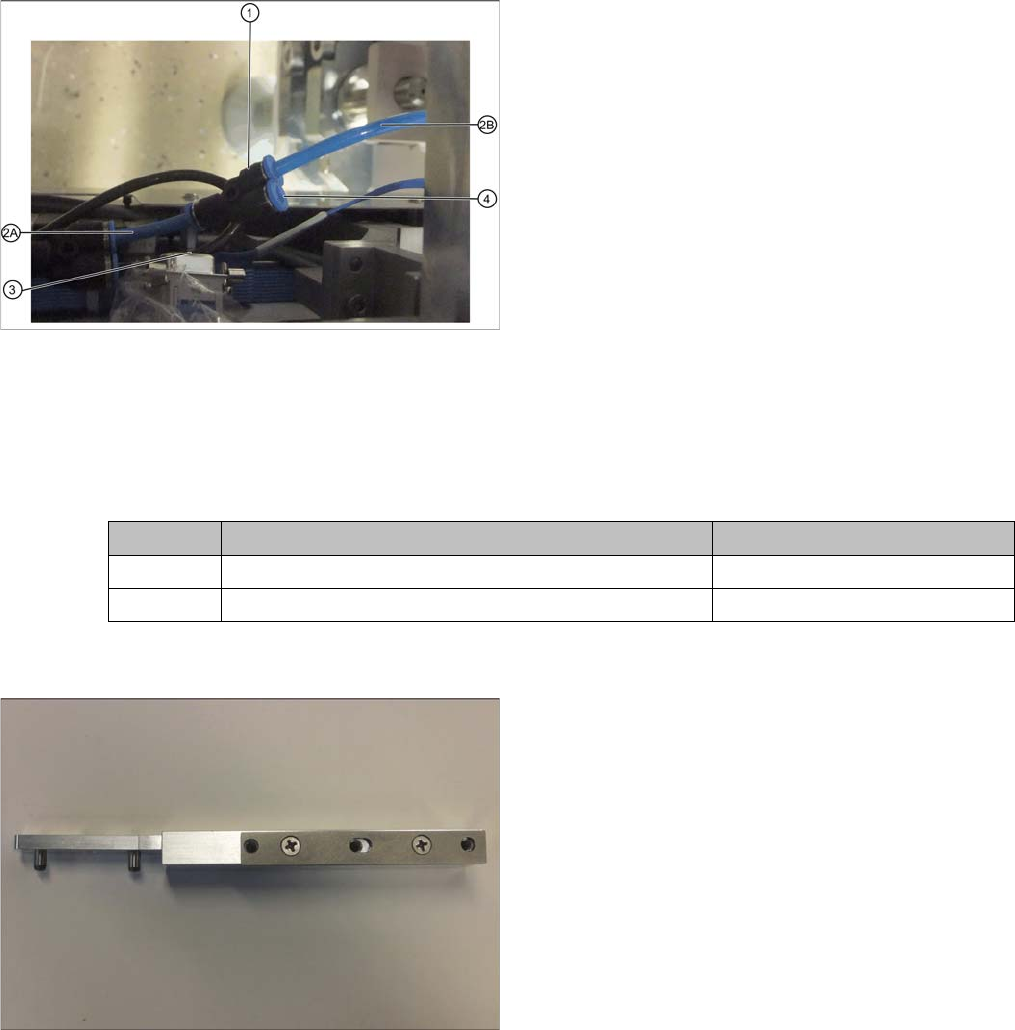

Leitung zur Pipettenstation verzweigt
1. Y-Kupplung zur Versorgung von Pipettenstation und
PPW 2
2. 2A: Ursprüngliche Leitung zur Pipettenstation
2B: Verzweigte Leitung zur Pipettenstation
3. Leitung zu PPW 1
4. Anschluss für Leitung zu PPW2
► Stecken Sie eine Y-Kupplung (1) auf das
ursprüngliche Leitungsende zur Pipettenstation (2A).
► Stecken Sie das verzweigte Leitungsende zur Pipet-
tenstation (2B) in den entsprechenden Anschluss an
der Y-Kupplung.
► Stecken Sie die Leitung zu PPW2 in Anschluss (4),
wenn Sie diesen einbauen.
Menge Bezeichnung Artikelnummer
2 Halterung PPW-Option 03005337-xx
2 ISO4762-M5x14-A2-70 03043120-xx
An den Stellplätzen 1 und 3 benötigen Sie für die linke
und die rechte Seite die Halterung PPW-Option
[03005337-xx] mit vormontierten Abstimmplatten.
Einbau
3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 25
Einbau

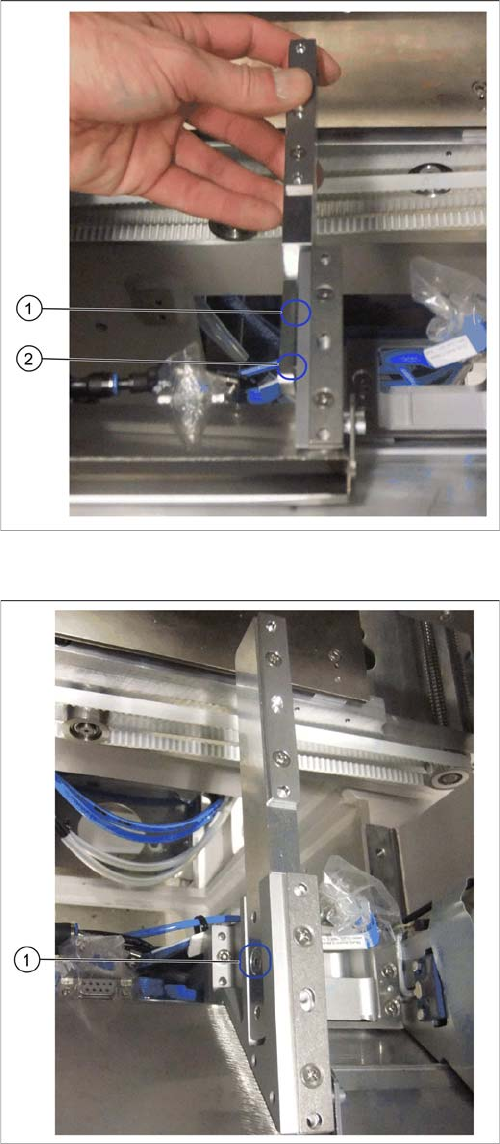

Halterung anstecken – Beispiel rechte Seite
► Stecken Sie die Halterung für die zweite Reihe je-
weils von links an der Halterung für die erste Pipet-
tenwechsler-Reihe auf.
► Drücken Sie die Halterung fest an, so dass die beiden
Passstifte (1) und (2) komplett in den entsprechen-
den Bohrungen der vorderen Halterung sitzen.
Halterung verschrauben – Beispiel rechte Seite
► Verschrauben Sie die Halterung für die zweite Reihe
jeweils von links (1).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" ein-
26 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
► In Konfigurationen ohne Smart Pin Support fahren Sie fort mit Abschnitt "3.1.8 Höhe kontrollieren"
[➙32].
► In Konfigurationen mit Smart Pin Support fahren Sie fort mit Abschnitt "3.1.7 PPW ASP Auflageplatte
einbauen" [ ➙ 30].
Sehen Sie dazu auch...
3.1.5 Stellplatz 2 und 4 – "Option Auflage ASP speed flex zweite Reihe" einbauen [ ➙ 27]

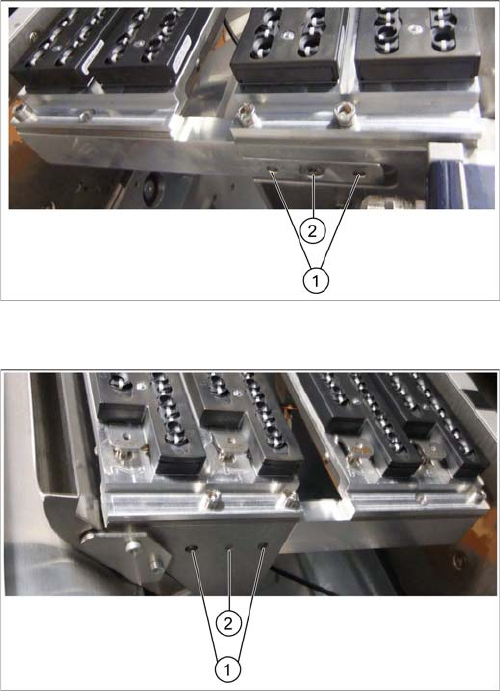

Halterung PPW-Option eingebaut (linke Seite)
1. Passstifte
2. Fixierungsschraube
Halterung PPW-Option eingebaut (rechte Seite)
1. Passstifte
2. Fixierungsschraube
