Einbau
X4i S - PPW zweite Reihe einbauen 3.1.6 Stellplatz 2 und 4 – "Halterung PPW-Option" einbauen
28 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.6
3.1.6 Stellplatz 2 und 4 – "Halterung PPW-Option" einbauen
Stellplatz 2 und 4 – "Halterung PPW-Option" einbauen
Benötigte Teile aus dem Aufrüstsatz
Halterung PPW-Option
Auflage fixiert
► Verschrauben Sie die Auflage für die zweite
Reihe (1).
Menge Bezeichnung Artikelnummer
1 Halterung PPW-Option 03005337-xx
1 ISO4762-M5x14-A2-70 03043120-xx
Halterung PPW-Option [03005337-xx]
An den Stellplätzen 2 und 4 benötigen Sie für die rechte
Seite die "Halterung PPW-Option" [03005337-xx] mit vor-
montierten Abstimmplatten
Einbau
3.1.6 Stellplatz 2 und 4 – "Halterung PPW-Option" einbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 29
Einbau
► In Konfigurationen ohne Smart Pin Support fahren Sie fort mit Abschnitt "3.1.8 Höhe kontrollieren"
[➙32].
► In Konfigurationen mit Smart Pin Support fahren Sie fort mit Abschnitt "3.1.7 PPW ASP Auflageplatte
einbauen" [ ➙ 30].

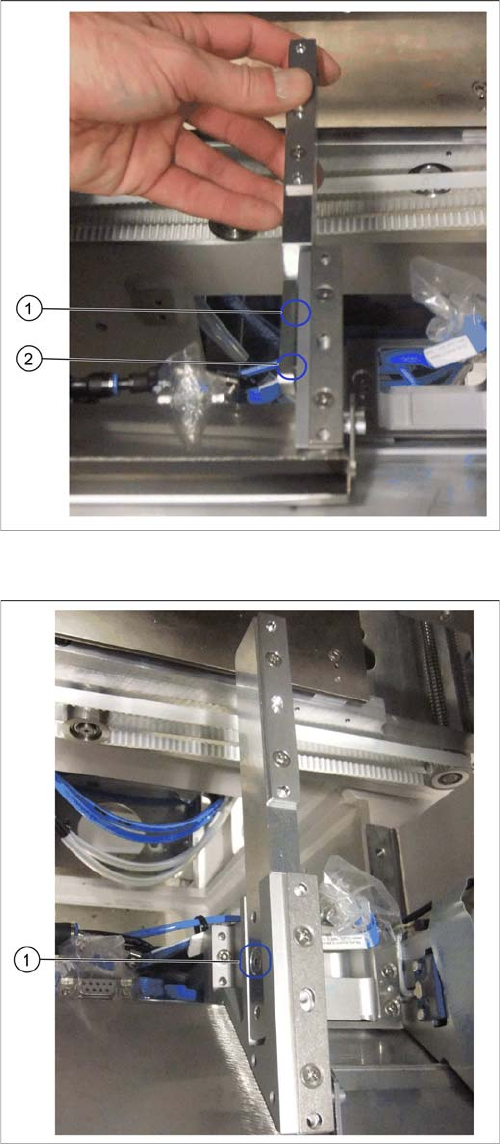

Halterung anstecken
► Stecken Sie die Halterung für die zweite Reihe an der
Halterung für die erste Pipettenwechsler-Reihe auf.
► Drücken Sie die Halterung fest an, so dass die beiden
Passstifte (1) und (2) komplett in den entsprechen-
den Bohrungen der vorderen Halterung sitzen.
Halterung fixiert
► Verschrauben Sie die Halterung für die zweite
Reihe (1).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.7 PPW ASP Auflageplatte einbauen
30 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.7
3.1.7 PPW ASP Auflageplatte einbauen
PPW ASP Auflageplatte einbauen
In Konfigurationen mit Smart Pin Support wird die H-förmige "PPW ASP Auflageplatte für zweite Reihe"
zwischen der ersten Pipettenwechsler-Reihe und der Pipettenstation installiert, wenn zwei W5 Magazine
eingesetzt werden sollen.
Benötigte Teile aus "Option Auflage ASP Speed Flex zweite R. SP1/3" [03097749-xx]
Zusätzlich wird benötigt:
1x Kodierungsblech Behälter komplett [03084178-xx]
Einbau
Menge Bezeichnung Artikelnummer
1 PPW ASP Auflageplatte für zweite Reihe 03090087-xx
4 M4x10 03023262-xx

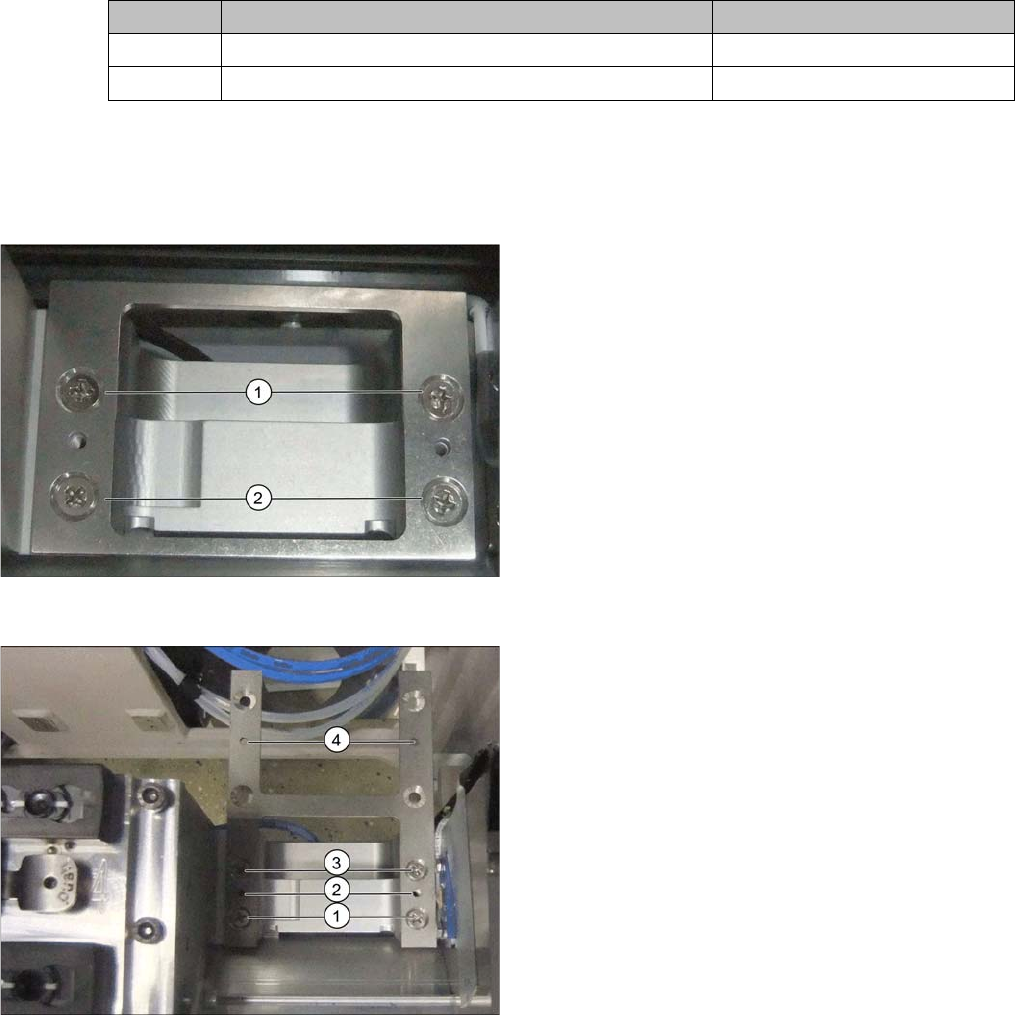

Kurze Auflageplatte
► Bauen Sie vor dem Einbau der H-förmigen Auflage-
platte die kurze Auflageplatte aus.
► Entfernen Sie die Schrauben an den Positionen (1)
und (2).
H-förmige Auflageplatte
► Fixieren Sie die Auflageplatte mit den vier Schrauben
an den Positionen (1) und (3).
Die Positionen (2) und (4) sind für die Befestigung der
Magazine vorgesehen.
► Befestigen Sie das Magazin für die erste Pipetten-
wechsler-Reihe an Position (2) und das für Reihe 2
an Position (4).
