Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
20 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.1.3
3.1.1.3 Eingreifschutz anpassen
Eingreifschutz anpassen
Bevor der BE-Einzug an Position 2 versetzt werden kann, müssen Sie am entsprechenden Stellplatz
den originalen Eingreifschutz durch die entsprechende kürzere Abdeckung links oder rechts ersetzen.
Benötigte Teile
Menge Bezeichnung Artikelnummer
1 Abdeckung kurz rechts an Stellplatz 1 und 3 03086067-xx
1 Abdeckung kurz links an Stellplatz 2 und 4 03086070-xx

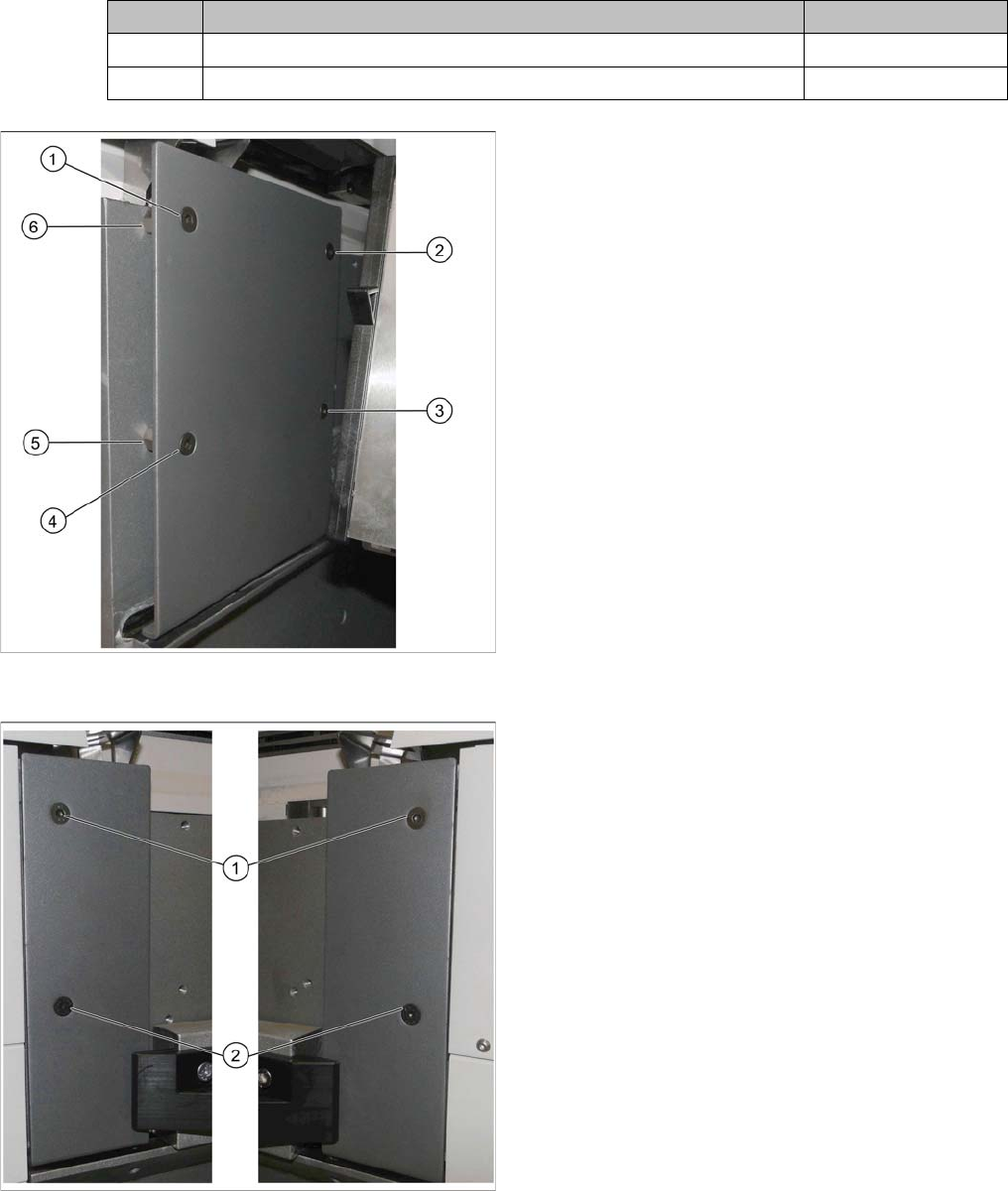

Eingreifschutz links bei Tischposition 1
► Entfernen Sie die Schrauben an den Positionen (1)
bis (4).
► Entfernen Sie die Abstandsbolzen unterhalb der Po-
sitionen (2) und (3).
Die beiden Abstandsbolzen an den Positionen (5) und (6)
bleiben stehen.
Kurze Abdeckungen links und rechts an Tischposition 2
► Setzen Sie die kurze Abdeckung ein:
⇨ Abdeckung kurz rechts an Stellplatz 1 und 3
⇨ Abdeckung kurz links an Stellplatz 2 und 4
► Verschrauben Sie die Abdeckung jeweils an den Po-
sitionen (1) und (2) mit den Abstandsbolzen.
Einbau
3.1.1 Vorbereitende Arbeiten X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 21
3.1.1.4
3.1.1.4 BE-Einzug an zweite Tischposition versetzen
BE-Einzug an zweite Tischposition versetzen

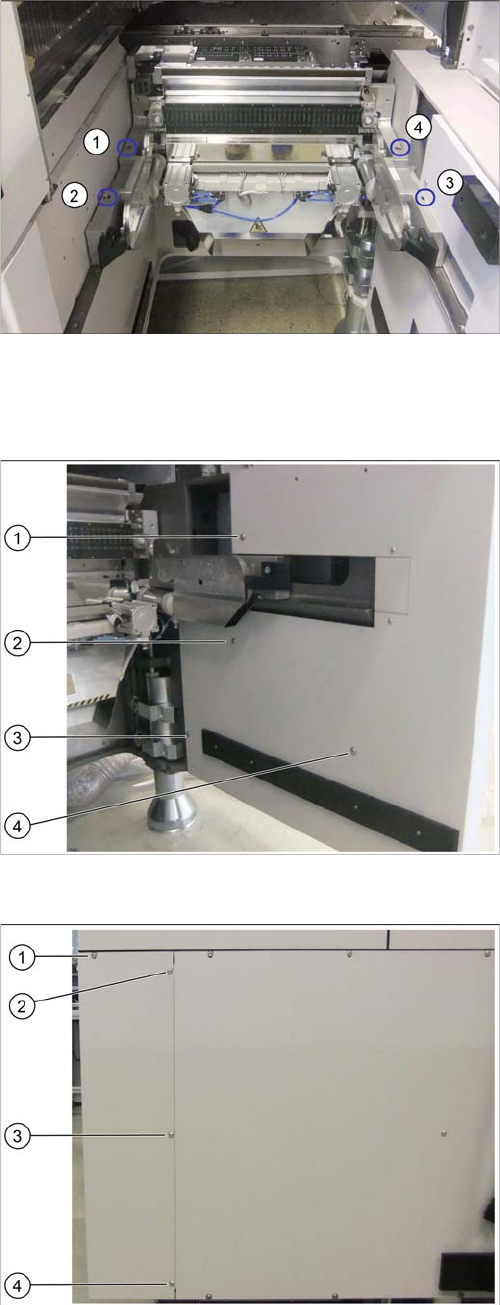

Seitenverkleidung ausbauen
Stellplatz 4 an X4i S –an erster Tischposition
(1) bis (4): Positionen der Befestigungsschrauben des
BE-Einzugs
Um die Schraube an Position (3) zugänglich zu machen,
ist es nötig, die äußere Seitenverkleidung auszubauen.
Siehe auch "4.1.2 Einbaupositionen BE-Einzug und ma-
nueller Tisch (Tischpositionen)" [ ➙ 54]
Stellplatz 4 an X4i S –Seitenverkleidung Innenseite
(1) bis (4): Positionen der Befestigungsschrauben
► Entfernen Sie die Schrauben an den Positionen (1)
bis (4).
Stellplatz 4 an X4i S –Seitenverkleidung Außenseite
(1) bis (4): Positionen der Befestigungsschrauben
► Enfernen Sie die Schraube an Position (1).
► Lockern Sie die Schrauben an den Positionen (2) bis
(4).
► Nehmen Sie die Seitenverkleidung ab.
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
22 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC

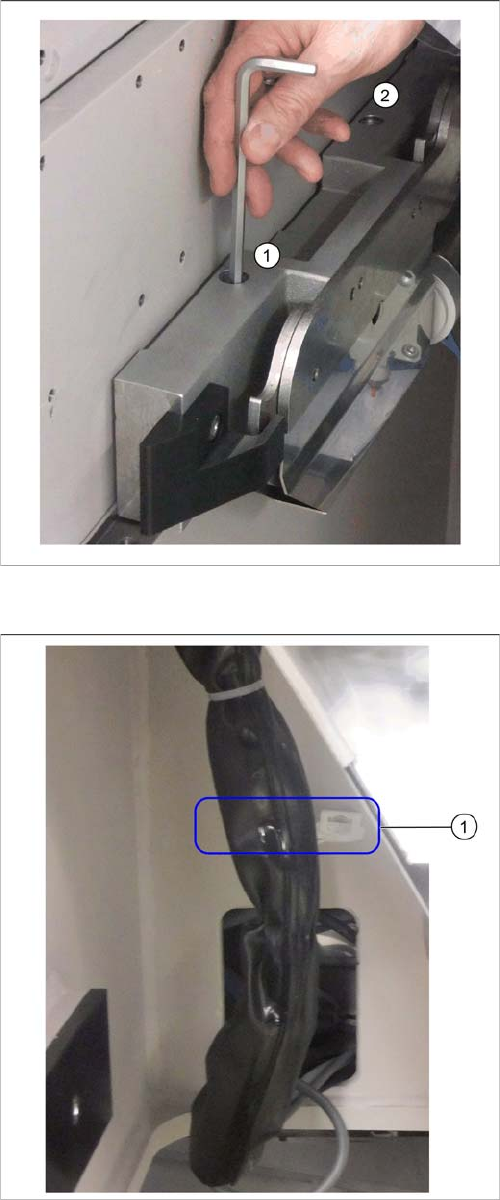

BE-Einzug versetzen
Befestigungsschrauben
(1) und (2): Befestigungsschrauben auf der linken Seite
des BE-Einzugs
► Entfernen Sie auf der linken und rechten Seite des
BE-Einzugs jeweils die beiden Befestigungsschau-
ben mit einem Inbusschlüssel oder einem T-Griff.
Befestigungspunkt am Maschinenständer
► Entfernen Sie an Position (1) den Kabelbinder.
