Einbau
3.2.4 Stellplatz 2 mit WPC und Twin/CPP X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 45
Einbauplatz Grundträger
3.2.4.2
3.2.4.2 PPW erste Reihe ausbauen
PPW erste Reihe ausbauen
Bevor Sie den Grundträger für die zweite Pipettenwechsler-Reihe einbauen und den Pipettenwechsler
anschließen können, muss der PPW erste Reihe ausgebaut werden.
► Ziehen Sie das Anschlusskabel und die Druckluftleitung ab und legen Sie den Pipettenwechsler zur
Seite.
► Legen Sie die Anschlusskabel x1*b, x1*c und x1*d frei.

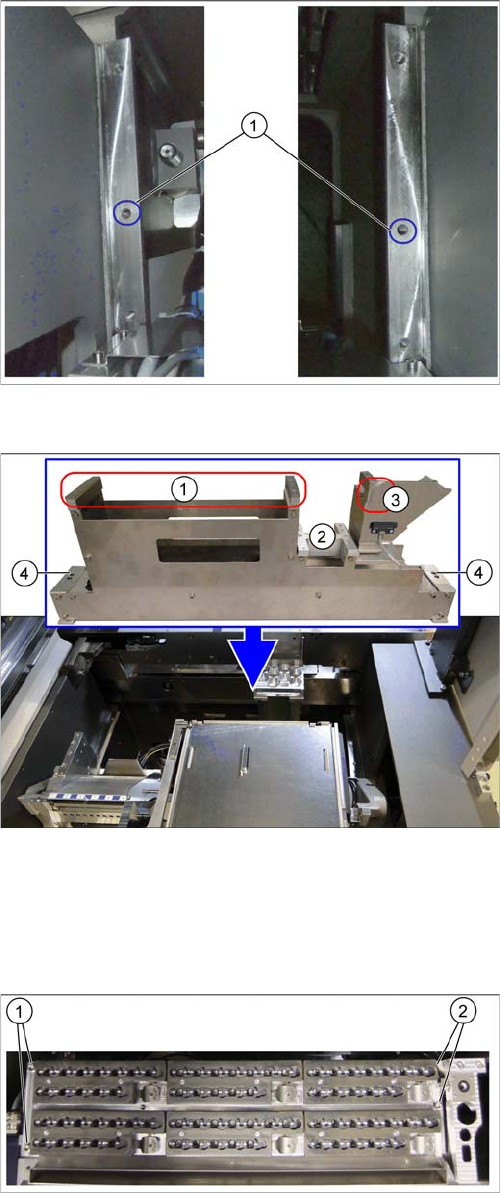

Befestigungspunkte am BE-Einzug
Der Einbauplatz für den Grundträger befindet sich hinter
der ersten Pipettenwechsler-Reihe. Der Grundträger wird
an den mittleren Befestigungspunkten links und rechts
(1) an der Auflage des BE-Einzugs fixiert.
Grundträger und Einbauplatz
1. Einbauplatz für den Pipettenmagazinträger
2. Auflageplatte für W5-Magazin
3. Nut zur Führung des Druckluftschlauchs für die Pipet-
tenwechslerstation
4. Befestigungspunkte für den Grundträger links und
rechts
Pipettenwechsler in der ersten Reihe
► Entfernen Sie die Befestigungsschrauben an den Po-
sitionen (1) bis (2).
Einbau
X3 S / X4 S - PPW zweite Reihe einbauen 3.2.4 Stellplatz 2 mit WPC und Twin/CPP
46 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.2.4.3
3.2.4.3 Druckluftanschluss vorbereiten
Druckluftanschluss vorbereiten
Für den Anschluss des zweiten Pipettenwechslers müssen Sie die Leitung zur Pipettenstation verzwei-
gen.
► Durchtrennen Sie die Leitung zur Pipettenstation mit einem Seitenschneider etwa 5 cm hinter der Y-
Kupplung (2).
► Stecken Sie eine Y-Kupplung auf die ursprüngliche Leitung zur Pipettenstation (2A).
► Stecken Sie verzweigte Leitung zur Pipettenstation (2B) in den entsprechenden Anschluss an der
Y-Kupplung.
► Stecken Sie die Leitung zu PPW2 in den verbleibenden Anschluss der Y-Kupplung, wenn Sie diesen
einbauen.
3.2.4.4
3.2.4.4 Grundträger einbauen
Grundträger einbauen
Grundträger fixieren
► Setzen Sie den Grundträger auf seinen Einbauplatz.
► Benutzen Sie am Grundträger die äußeren Bohrungen (1) und (2), um diesen an der Auflage des
BE-Einzugs zu befestigen.
Druckluftanschluss Ausgangszustand
1. Leitung zu PPW 1
2. Schnittposition an Leitung zur Pipettenstation
2A: Ursprüngliche Leitung zur Pipettenstation
2B: Verzweigte Leitung zur Pipettenstation
Einbau
3.2.4 Stellplatz 2 mit WPC und Twin/CPP X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 47
3.2.4.5
3.2.4.5 Höhe kontrollieren
Höhe kontrollieren
Nach dem Einbau müssen Sie die Höhe des Grundträgers und der Halterung für die Pipettenstation kon-
trollieren. Bei Konfigurationen mit SPS müssen Sie zusätzlich die Höhe der Auflage für das W5-Magazin
prüfen.
► Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.
► Verfahren Sie das Portal so, dass der Bestückkopf ungefähr auf der späteren Pipettenwechsler-Po-
sition steht.
Höhe des Grundträgers und der Halterung für die Pipettenstation kontrollieren
Höhe der Auflage für das W5-Magazin kontrollieren
HINWEIS
Verkratzen der Magnetleiste vermeiden
Achten Sie darauf, dass die Messschieberspitze für die Innenmessung nicht die Magnetleiste
berührt, da diese sonst verkratzen kann.
Höhe kontrollieren ( Halterung für zweite Pipettenwechs
-
ler-Reihe an X4i S stellvertretend für das Messprinzip)
► Setzen Sie den Messschieber senkrecht auf die
Oberkante der unteren Linearführung der X-Achse
auf (1) und messen Sie bis zur Auflagefläche am
Grundträger (2) bzw. der Halterung für die Pipetten-
station.
⇨ Der ideale Messwert beträgt 150,0 mm +/- 0,2 mm
für den Abstand zum Grundträger und 139,0 mm
+/- 0,2 mm für den Abstand zur Halterung für die
Pipettenstation.
► Sollte der Abstand kleiner sein, müssen Sie entspre-
chend die Abstimmplatten unter den Auflageflächen
entfernen und die Messung wiederholen.
Höhe der Auflage für das W5-Magazin kontrollieren
Wenn die Höhe des Grundträgers korrekt auf 150,0 mm
+/- 0,2 mm eingestellt ist, müssen Sie die Höhe der Auf-
lage für das W5-Magazin kontrollieren.
► Setzen Sie den Messschieber senkrecht auf die
Auflagefläche des Grundträgers (1) und messen Sie
bis zur Auflage für das W5-Magazin (2).
⇨ Der ideale Messwert beträgt 77 mm +/- 0,2 mm.
► Sollte der Abstand außerhalb der Toleranz liegen,
müssen Sie entsprechend Abstimmplättchen einset-
zen oder entfernen.
