Einbau X3 S / X4 S - PPW zweite Reihe einbauen 3.2.2 Stellplätze 1 bis 4 ohne MTC 36 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te R eihe - PPW vor MTC 2/WPC Einbauplatz Grundträger 3.2.2.2 3 . 2 . 2 . 2 P P W e r s t e R …
Einbau
3.2.1 Vorbereitende Arbeiten X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 35
3.2
3.2 X3 S / X4 S - PPW zweite Reihe einbauen
X3 S / X4 S - PPW zweite Reihe einbauen
An den Maschinentypen X3 S und X4 S wird in Konfigurationen ohne MTC und ohne TwinHead der
Grundaufbau PPW zweite Reihe/W5-Magazin [03089888-xx] für den Einbau einer zweiten Pipetten-
wechsler-Reihe verwendet (siehe "3.2.2 Stellplätze 1 bis 4 ohne MTC" [ ➙ 35]).
In Konfigurationen mit MTC und TwinHead an Stellplatz 2 wird der Pipettenwechsler TwinHead für MTC
X-Serie [00119747-xx] verwendet (siehe "3.2.3 Stellplatz 2 mit MTC" [ ➙ 42]).
In Konfigurationen mit WPC wird je nach Kopftyp ein anderer Grundaufbau verwendet (siehe "3.2.4
Stellplatz 2 mit WPC und Twin/CPP" [ ➙ 44]).
3.2.1
3.2.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 10].
► Ziehen Sie den BE-Wagen aus der Maschine.
3.2.2
3.2.2 Stellplätze 1 bis 4 ohne MTC
Stellplätze 1 bis 4 ohne MTC
Sehen Sie dazu auch...
3.2.2.3 Druckluftanschluss vorbereiten [ ➙ 37]
3.2.2.2 PPW erste Reihe ausbauen [ ➙ 36]
3.2.2.1
3.2.2.1 Übersicht
Übersicht

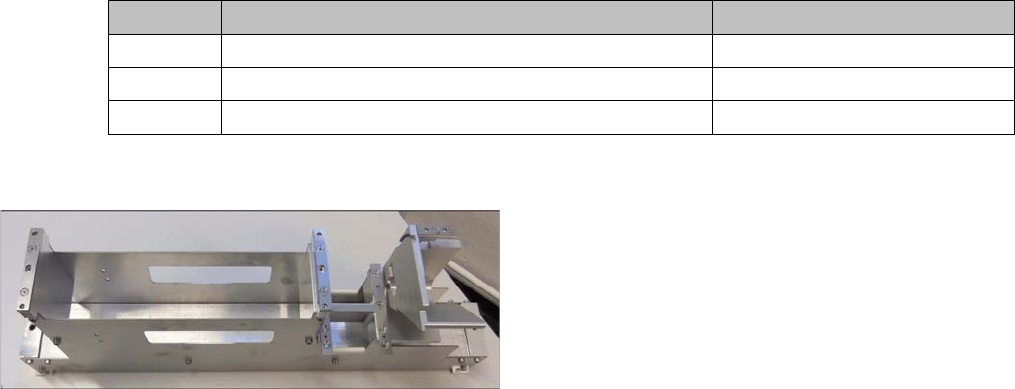

Benötigte Teile aus dem Aufrüstsatz
Grundaufbau PPW zweite Reihe/W5-Magazin
Menge Bezeichnung Artikelnummer
1 Grundaufbau PPW zweite Reihe/W5-Magazin 03089888-xx
2 ISO4762-M8x70-A2-70 03042595-xx
1 Druckluftschlauch Pipettenstation
Der Einbau des Grundträgers für die zweite Pipetten-
wechsler-Reihe [03089888-xx] in Maschinen des Typs
X3 S und X4 S ist für die Stellplätze 1 bis 4 ohne MTC
gleich.
Einbau
X3 S / X4 S - PPW zweite Reihe einbauen 3.2.2 Stellplätze 1 bis 4 ohne MTC
36 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
Einbauplatz Grundträger
3.2.2.2
3.2.2.2 PPW erste Reihe ausbauen
PPW erste Reihe ausbauen
Bevor Sie den Grundträger für die zweite Pipettenwechsler-Reihe einbauen und den Pipettenwechsler
anschließen können, muss der PPW erste Reihe ausgebaut werden.
► Ziehen Sie das Anschlusskabel und die Druckluftleitung ab und legen Sie den Pipettenwechsler zur
Seite.
► Legen Sie die Anschlusskabel x1*b, x1*c und x1*d frei.

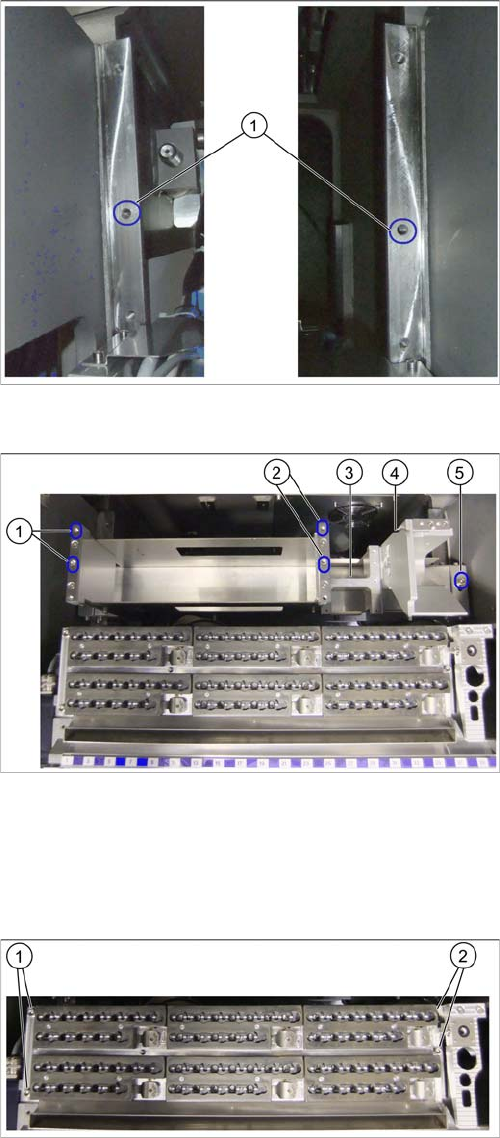

Befestigungspunkte am BE-Einzug
Der Einbauplatz für den Grundträger befindet sich hinter
der ersten Pipettenwechsler-Reihe. Der Grundträger wird
an den mittleren Befestigungspunkten links und rechts
(1) an der Auflage des BE-Einzugs fixiert.
Grundträger im Einbauplatz
1. Befestigungspunkte für den Pipettenmagazinträger
links
2. Befestigungspunkte für den Pipettenmagazinträger
rechts
3. Auflageplatte für W5-Magazin
4. Nut zur Führung des Druckluftschlauchs für die Pipet-
tenwechslerstation der ersten Reihe
5. Befestigungspunkt für Grundträger rechts
Pipettenwechsler in der ersten Reihe
► Entfernen Sie die Befestigungsschrauben an den Po-
sitionen (1) bis (2).
Einbau
3.2.2 Stellplätze 1 bis 4 ohne MTC X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 37
3.2.2.3
3.2.2.3 Druckluftanschluss vorbereiten
Druckluftanschluss vorbereiten
Für den Anschluss des zweiten Pipettenwechslers müssen Sie die Leitung zur Pipettenstation verzwei-
gen.
► Durchtrennen Sie die Leitung zur Pipettenstation mit einem Seitenschneider etwa 5 cm hinter der Y-
Kupplung (2).
► Stecken Sie eine Y-Kupplung auf die ursprüngliche Leitung zur Pipettenstation (2A).
► Stecken Sie verzweigte Leitung zur Pipettenstation (2B) in den entsprechenden Anschluss an der
Y-Kupplung.
► Stecken Sie die Leitung zu PPW2 in den verbleibenden Anschluss der Y-Kupplung, wenn Sie diesen
einbauen.
3.2.2.4
3.2.2.4 Grundträger einbauen
Grundträger einbauen
Grundträger fixieren
► Setzen Sie den Grundträger auf seinen Einbauplatz.
► Benutzen Sie am Grundträger die äußeren Bohrungen (1) und (2), um diesen an der Auflage des
BE-Einzugs zu befestigen.

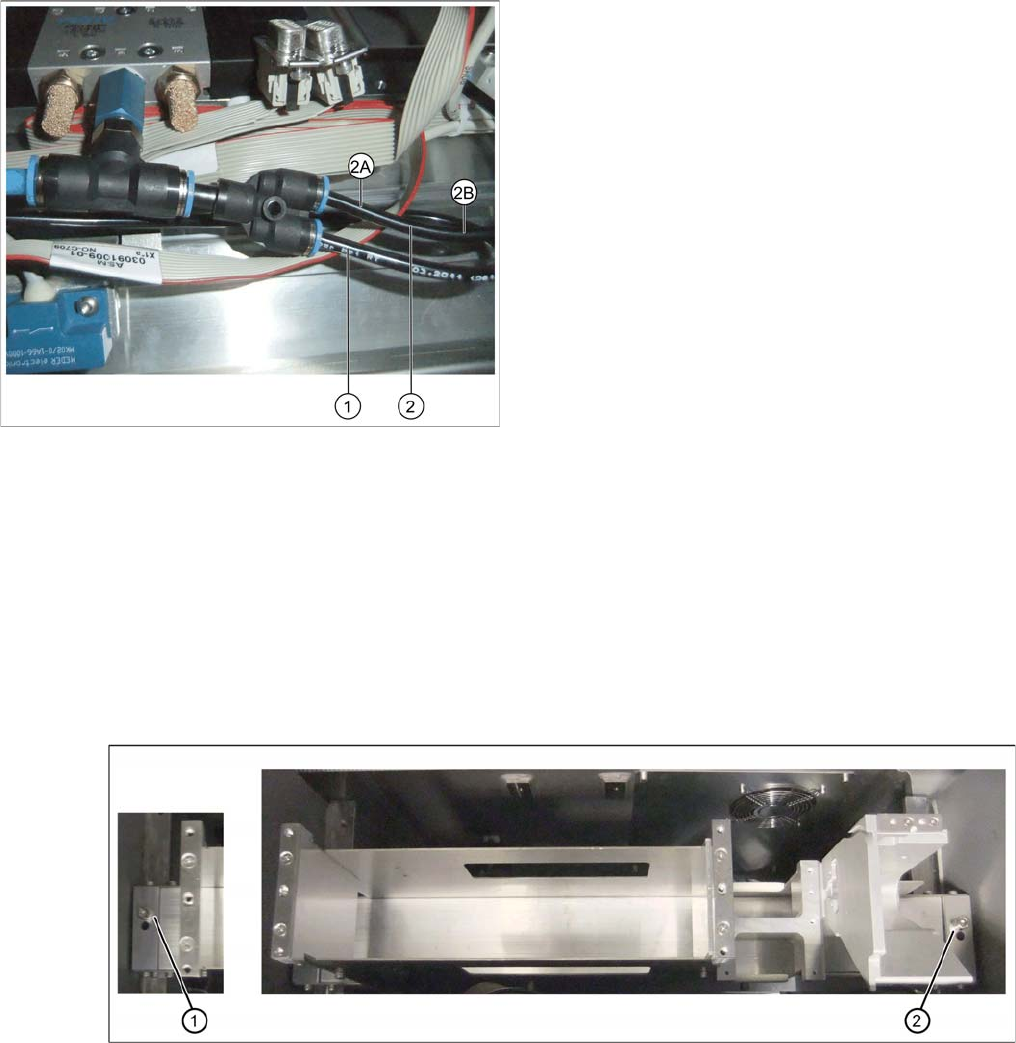

Druckluftanschluss Ausgangszustand
1. Leitung zu PPW 1
2. Schnittposition an Leitung zur Pipettenstation
2A: Ursprüngliche Leitung zur Pipettenstation
2B: Verzweigte Leitung zur Pipettenstation
