Einbau X4i S - PPW zweite Reihe einbauen 3.1.10 PPW erste und zweite Re ihe einsetzen und befestigen 34 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te R eihe - PPW vor MTC 2/WPC 3.1.10 3 . 1 . 1 0 P P W e r s t e u n d z w …
Einbau
3.1.9 PPW zweite Reihe anschließen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 33
3.1.9
3.1.9 PPW zweite Reihe anschließen
PPW zweite Reihe anschließen
► Stellen Sie die Jumper (soweit vorhanden) an den Pipettenwechlsern ein (siehe "4.1.1 Jumper am
Pipettenwechsler" [ ➙ 53]).

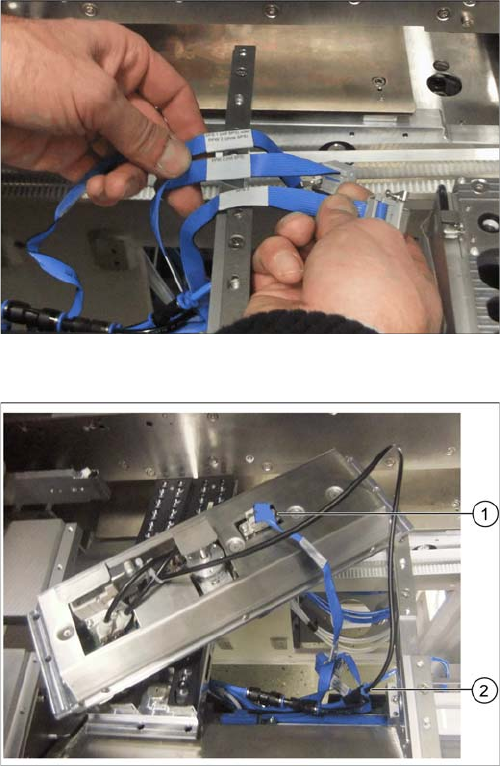

Datenkabel für PPW 2 und SPS
Für die verschiedenen Konfigurationen aus Pipetten-
wechslern mit oder ohne Smart Pin Support (SPS) sind
entsprechend beschriftete Datenkabel in der Maschine
vorbereitet.
▪ X1*a (PPW 1)
▪ x1*b (SPS (1) oder PPW 2 (ohne SPS))
▪ X1*c (PPW 2 mit SPS)
▪ X1*d (SPS2)
Unterseite des PPW 2 mit Datenkabel und Druckluftlei
-
tung
► Schließen Sie das entsprechende Datenkabel an der
Unterseite des PPW 2 an (1).
► Schließen Sie die Druckluftleitung am freien An-
schluss der Y-Kupplung an (2).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.10 PPW erste und zweite Reihe einsetzen und befestigen
34 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.10
3.1.10 PPW erste und zweite Reihe einsetzen und befestigen
PPW erste und zweite Reihe einsetzen und befestigen

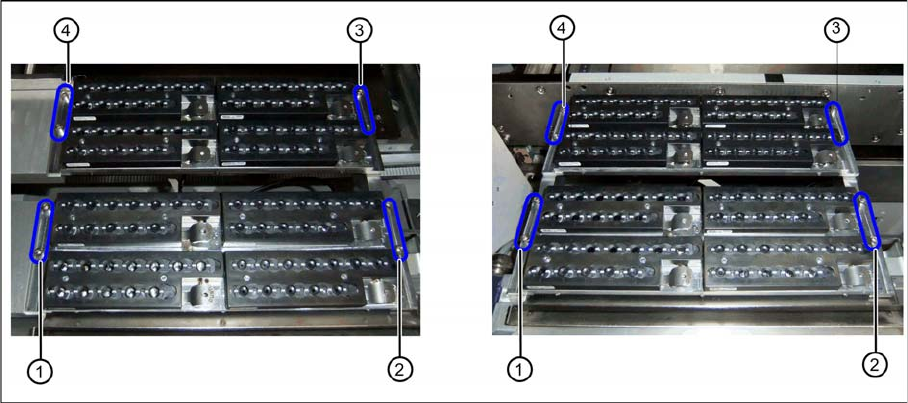

Zwei Pipettenwechsler-Reihen an Stellplatz 2 oder 4 (links) und Stellplatz 1 oder 3 (rechts)
► Setzen Sie die beiden Pipettenwechsler ein und verschrauben Sie diese mit ihren Halterungen:
⇨ PPW erste Reihe an den Positionen (1) bis (2)
⇨ PPW zweite Reihe an den Positionen (3) bis (4)
► Setzen Sie die entsprechenden Magazine ein.
⇨ Der Einbau ist abgeschlossen.
Wenn Sie keinen weiteren Pipettenwechsler einbauen wollen, fahren Sie fort mit den abschließenden
Arbeiten.
3.1.11
3.1.11 Abschließende Arbeiten
Abschließende Arbeiten
► Schieben Sie den BE-Wagen zurück in den jeweiligen Stellplatz.
► Schalten Sie die Maschine wieder ein und fahren Sie den Stationsrechner hoch.
► Führen Sie einen Gesamt-Referenzlauf aus.
► Wechseln Sie in die Bedienebene Service.
► Konfigurieren Sie manuell die zweite Tischposition in der Autokonfiguration.
Tischmarken werden bei der Auftragsvorgabe vermessen.
► Vermessen Sie mit Hilfe der Stationssoftware die maximalen und minimalen Y-Verfahrwege.
► Wählen Sie entweder Maschinenkalibrierung oder Einzelkalibrierung und dort jeweils die Pipetten-
wechslerkalibrierung.
► Kalibrieren Sie nacheinander die Magazinpositionen, Abwurfpositionen und Abholhöhen.
► Kalibrieren Sie die Pipettenstation und, wenn vorhanden, das oder die SPS-Magazine.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 10]
3.1.11.1
3.1.11.1 Einstellungen an der Software
Einstellungen an der Software
► Fügen Sie in SiplacePro den zweiten Pipettenwechsler der Rüstung hinzu.
Einbau
3.2.1 Vorbereitende Arbeiten X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 35
3.2
3.2 X3 S / X4 S - PPW zweite Reihe einbauen
X3 S / X4 S - PPW zweite Reihe einbauen
An den Maschinentypen X3 S und X4 S wird in Konfigurationen ohne MTC und ohne TwinHead der
Grundaufbau PPW zweite Reihe/W5-Magazin [03089888-xx] für den Einbau einer zweiten Pipetten-
wechsler-Reihe verwendet (siehe "3.2.2 Stellplätze 1 bis 4 ohne MTC" [ ➙ 35]).
In Konfigurationen mit MTC und TwinHead an Stellplatz 2 wird der Pipettenwechsler TwinHead für MTC
X-Serie [00119747-xx] verwendet (siehe "3.2.3 Stellplatz 2 mit MTC" [ ➙ 42]).
In Konfigurationen mit WPC wird je nach Kopftyp ein anderer Grundaufbau verwendet (siehe "3.2.4
Stellplatz 2 mit WPC und Twin/CPP" [ ➙ 44]).
3.2.1
3.2.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 10].
► Ziehen Sie den BE-Wagen aus der Maschine.
3.2.2
3.2.2 Stellplätze 1 bis 4 ohne MTC
Stellplätze 1 bis 4 ohne MTC
Sehen Sie dazu auch...
3.2.2.3 Druckluftanschluss vorbereiten [ ➙ 37]
3.2.2.2 PPW erste Reihe ausbauen [ ➙ 36]
3.2.2.1
3.2.2.1 Übersicht
Übersicht
Benötigte Teile aus dem Aufrüstsatz
Grundaufbau PPW zweite Reihe/W5-Magazin
Menge Bezeichnung Artikelnummer
1 Grundaufbau PPW zweite Reihe/W5-Magazin 03089888-xx
2 ISO4762-M8x70-A2-70 03042595-xx
1 Druckluftschlauch Pipettenstation
Der Einbau des Grundträgers für die zweite Pipetten-
wechsler-Reihe [03089888-xx] in Maschinen des Typs
X3 S und X4 S ist für die Stellplätze 1 bis 4 ohne MTC
gleich.
