Einbau 3.1.2 PPW erste Reihe ausbauen X4i S - PPW zweite Reihe einbauen NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 23 Seitenverkleidung einbauen ► Bauen Sie die Seitenverkleidung wieder ein. 3.…
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.1 Vorbereitende Arbeiten
22 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
BE-Einzug versetzen
Befestigungsschrauben
(1) und (2): Befestigungsschrauben auf der linken Seite
des BE-Einzugs
► Entfernen Sie auf der linken und rechten Seite des
BE-Einzugs jeweils die beiden Befestigungsschau-
ben mit einem Inbusschlüssel oder einem T-Griff.
Befestigungspunkt am Maschinenständer
► Entfernen Sie an Position (1) den Kabelbinder.
Einbau
3.1.2 PPW erste Reihe ausbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 23
Seitenverkleidung einbauen
► Bauen Sie die Seitenverkleidung wieder ein.
3.1.2
3.1.2 PPW erste Reihe ausbauen
PPW erste Reihe ausbauen
Bevor Sie die Auflage und Halterung für den "PPW zweite Reihe" einbauen und den Pipettenwechsler
anschließen können, ist es nötig, den Pipettenwechsler in der ersten Reihe auszubauen.
► Ziehen Sie das Anschlusskabel und die Druckluftleitung ab und legen Sie den Pipettenwechsler zur
Seite.

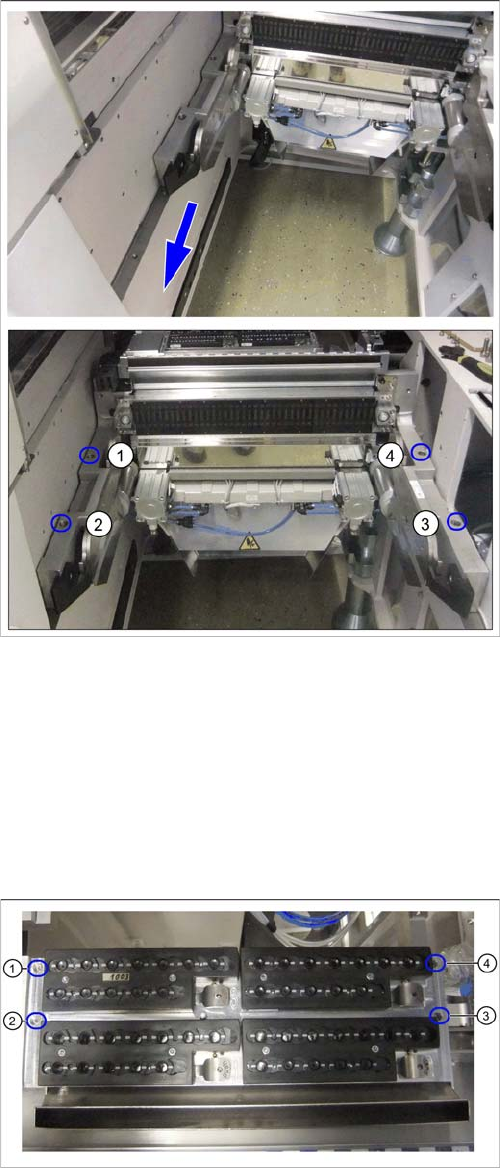

BE-Einzug an zweiter Tischposition
► Ziehen Sie den BE-Einzug um ca. 100 mm nach vorn
in die zweite Tischposition.
► Befestigen Sie den BE-Einzug mit den vier Schrau-
ben (1) bis (4) an seiner neuen Position.
Siehe auch "4.1.2 Einbaupositionen BE-Einzug und ma-
nueller Tisch (Tischpositionen)" [ ➙ 54]
Pipettenwechsler in der ersten Reihe
► Entfernen Sie die Befestigungsschrauben an den Po-
sitionen (1) bis (4).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.3 Druckluftanschluss vorbereiten
24 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.3
3.1.3 Druckluftanschluss vorbereiten
Druckluftanschluss vorbereiten
Für den Anschluss des zweiten Pipettenwechslers müssen Sie die Leitung zur Pipettenstation verzwei-
gen.
► Durchtrennen Sie die Leitung zur Pipettenstation mit einem Seitenschneider etwa 5 cm hinter der Y-
Kupplung.
3.1.4
3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen
Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen
Benötigte Teile aus "Option Auflage ASP speed flex zweite Reihe" [03090225-xx]
Halterung PPW-Option
Leitung zur Pipettenstation verzweigt
1. Y-Kupplung zur Versorgung von Pipettenstation und
PPW 2
2. 2A: Ursprüngliche Leitung zur Pipettenstation
2B: Verzweigte Leitung zur Pipettenstation
3. Leitung zu PPW 1
4. Anschluss für Leitung zu PPW2
► Stecken Sie eine Y-Kupplung (1) auf das
ursprüngliche Leitungsende zur Pipettenstation (2A).
► Stecken Sie das verzweigte Leitungsende zur Pipet-
tenstation (2B) in den entsprechenden Anschluss an
der Y-Kupplung.
► Stecken Sie die Leitung zu PPW2 in Anschluss (4),
wenn Sie diesen einbauen.
Menge Bezeichnung Artikelnummer
2 Halterung PPW-Option 03005337-xx
2 ISO4762-M5x14-A2-70 03043120-xx
An den Stellplätzen 1 und 3 benötigen Sie für die linke
und die rechte Seite die Halterung PPW-Option
[03005337-xx] mit vormontierten Abstimmplatten.
