Einbau X3 S / X4 S - PPW zweite Reihe einbauen 3.2.3 Stellplatz 2 mit MTC 42 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te R eihe - PPW vor MTC 2/WPC 3.2.2.8 3 . 2 . 2 . 8 P P W e r s t e u n d z w e it e R e ih e e in s e…
Einbau
3.2.2 Stellplätze 1 bis 4 ohne MTC X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 41
3.2.2.7
3.2.2.7 PPW zweite Reihe anschließen
PPW zweite Reihe anschließen
► Stellen Sie die Jumper (soweit vorhanden) an den Pipettenwechlsern ein (siehe "4.1.1 Jumper am
Pipettenwechsler" [ ➙ 53]).

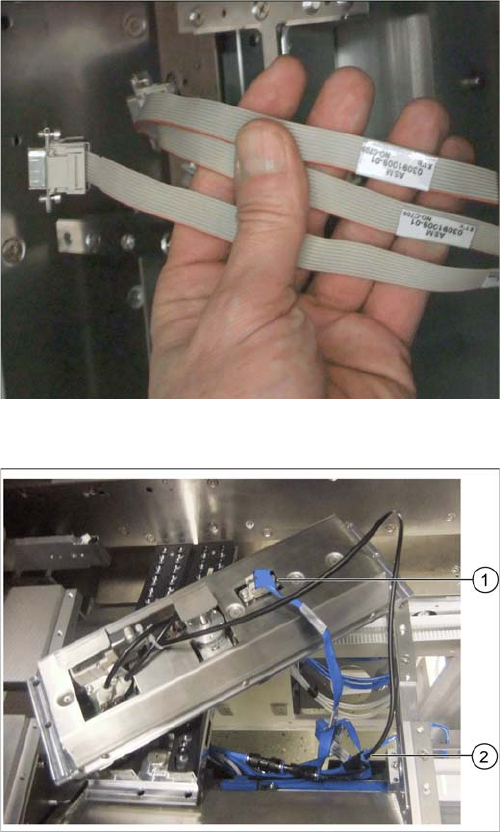

Datenkabel für PPW 2 und SPS
Für die verschiedenen Konfigurationen aus Pipetten-
wechslern mit oder ohne Smart Pin Support (SPS) sind
entsprechend beschriftete Datenkabel in der Maschine
vorbereitet.
▪ X1*a (PPW 1)
▪ X1*b (SPS (1) oder PPW 2 (ohne SPS))
▪ X1*c (PPW 2 mit SPS)
▪ X1*d (SPS2)
Unterseite des PPW 2 mit Datenkabel und Druckluftlei
-
tung (Beispiel an X4i S)
► Schließen Sie das entsprechende Datenkabel an der
Unterseite des PPW 2 an (1).
► Schließen Sie die Druckluftleitung am freien An-
schluss der Y-Kupplung an (2).
Einbau
X3 S / X4 S - PPW zweite Reihe einbauen 3.2.3 Stellplatz 2 mit MTC
42 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.2.2.8
3.2.2.8 PPW erste und zweite Reihe einsetzen und befestigen
PPW erste und zweite Reihe einsetzen und befestigen
3.2.3
3.2.3 Stellplatz 2 mit MTC
Stellplatz 2 mit MTC
3.2.3.1
3.2.3.1 Übersicht
Übersicht
Maschinen der Typen SIPLACE X3 S und X4 S, die mit einem MTC ausgerüstet sind, besitzen bereits
eine Pipettenwechsler-Reihe vor dem MTC.
Wird ein MTC an diesen Maschinentypen nachgerüstet, muss die Pipettenwechsler-Reihe wie hier be-
schrieben montiert werden.
Benötigte Teile
Für diese Konfigurationen benötigen Sie den "Halter Pipettenwechsler TwinHead X-Serie für MTC"
[00119747-xx] und den "Pipettenwechsler TH SX-Serie (Pos. 1)" [00519845-xx].
Voraussetzung
Als Voraussetzung für den Einbau des Pipettenwechslers muss der MTC-Einzugsrahmen
[03009963-xx] bereits eingebaut sein. Beachten Sie dazu die entsprechende Installationsanleitung.

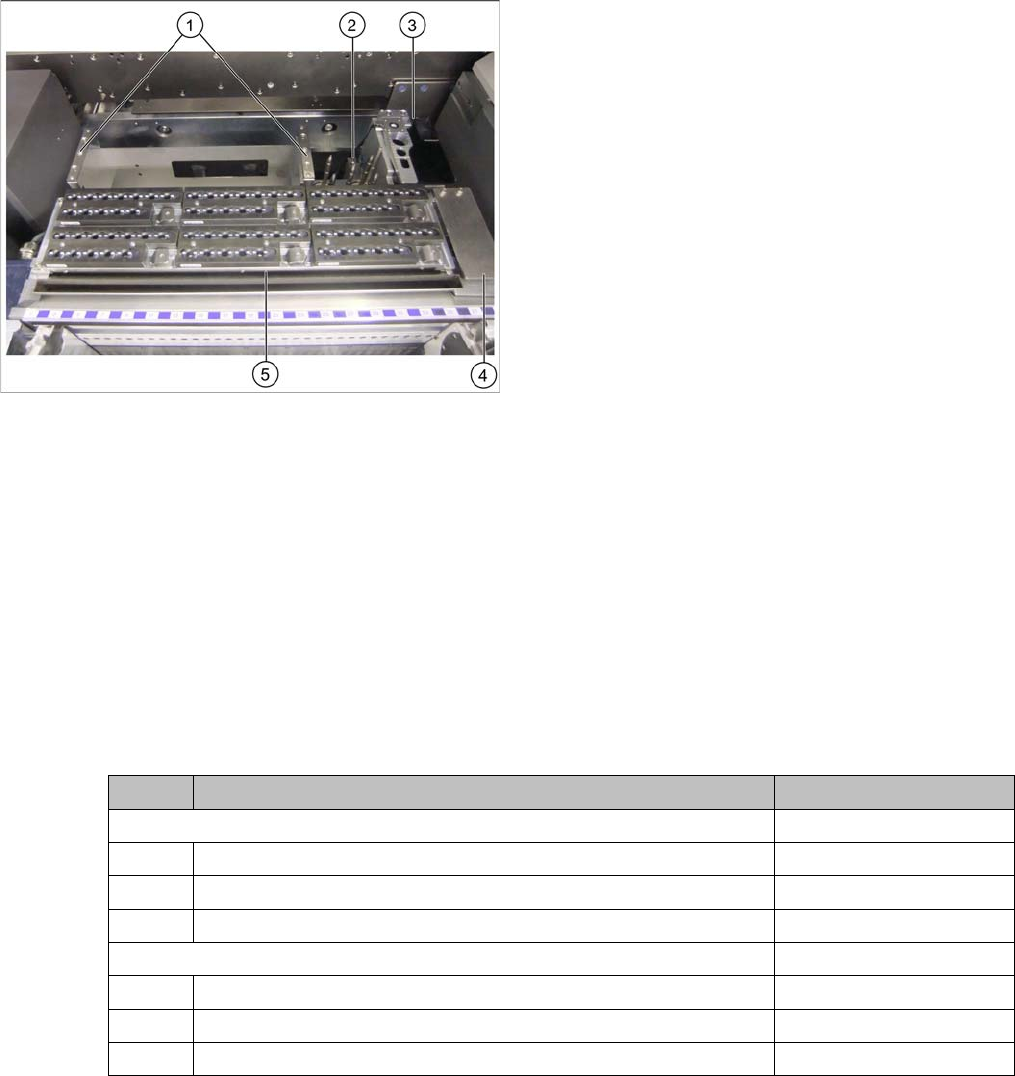

Gesamtansicht
1. Grundträger PPW zweite Reihe
2. W5-Magazin
3. Pipettenstation mit eingesetztem Abwurfbehälter
4. Kodierungsblech
5. PPW erste Reihe mit Magazin
► Setzen Sie die beiden Pipettenwechsler ein und ver-
schrauben Sie diese mit ihren Halterungen.
► Setzen Sie die entsprechenden Magazine ein.
⇨ Der Einbau ist abgeschlossen.
► Wenn Sie keinen weiteren Pipettenwechsler einbau-
en wollen, fahren Sie fort mit Abschnitt "3.2.5
Abschließende Arbeiten" [ ➙ 51].
Menge Bezeichnung Artikelnummer
Halter Pipettenwechsler TwinHead X-Serie mit MTC 00119747-xx
1 Halter Pipettenwechsler IC-Kopf f. X-4 mit MTC 03049891-xx
4 DIN912-M5x14-A2-70 03045068-xx
1 Andruckplatte 03072884-xx
Pipettenwechsler TH SX-Serie (Pos.1) 00519845-xx
1 Pipettenwechsler kpl. / T-H / B-Serie 03062452-xx
4 ISO 4762 - M 5 x 14-8.8, verz.,DSP 03069114-xx
1 Mont.Anl. Pipettenwechsler, SX-Serie 00196578-xx
Einbau
3.2.3 Stellplatz 2 mit MTC X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 43
3.2.3.2
3.2.3.2 Einbau
Einbau
3.2.3.3
3.2.3.3 PPW vor MTC einbauen
PPW vor MTC einbauen

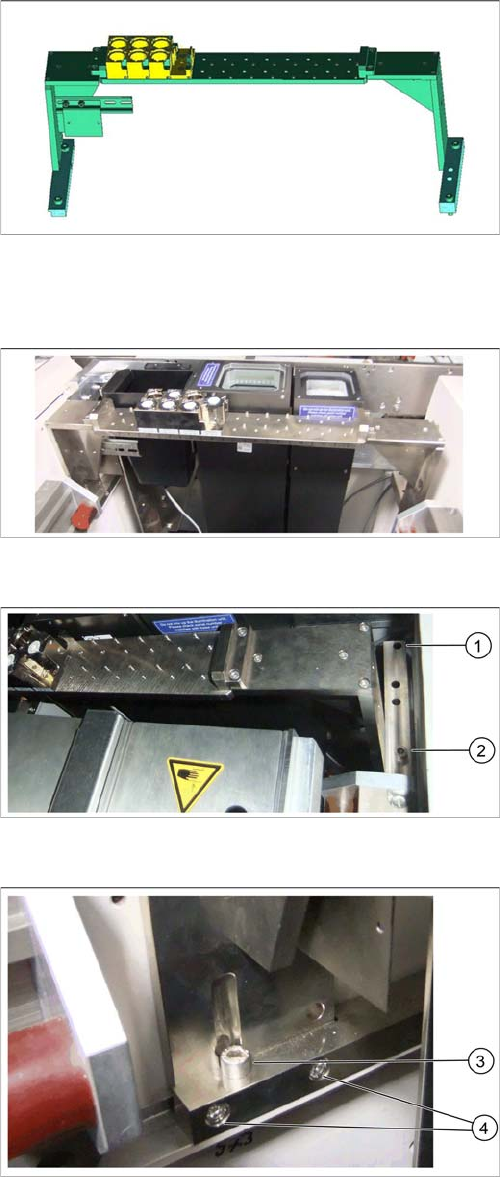

Pipettenwechsler
► Befestigen Sie den Pipettenwechsler mit vier Schrau-
ben DIN912-M5x14-8.8 [03045068-xx] auf den bei-
den Haltern.
Einbauplatz Pipettenwechsler vor MTC
Bevor der Pipettenwechsler auf der Auflagefläche des
BE-Einzugs montiert werden kann, muss die Andruck-
platte aus dem Nachrüstsatz an der linken Seite des Pi-
pettenwechlser-Halters angeschraubt werden.
Rechte Seite
► Montieren Sie die Andruckplatte und setzen Sie den
Pipettenwechsler-Halter in seinen Einbauplatz.
► Fixieren Sie den Pipettenwechsler-Halter an der
Auflagefläche des BE-Einzugs auf der rechten Seiten
mit je einer Schraube an den Positionen (1) und (2).
Linke Seite
► Fixieren Sie den Halter auf der linken Seite entspre-
chend an der vorderen (3) sowie der hinteren Positi-
on (nicht sichtbar auf dem Foto).
(4) zeigt die Befestigungspunkte der Andruckplatte.
