Einbau
X4i S - PPW zweite Reihe einbauen 3.1.7 PPW ASP Auflageplatte einbauen
30 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.7
3.1.7 PPW ASP Auflageplatte einbauen
PPW ASP Auflageplatte einbauen
In Konfigurationen mit Smart Pin Support wird die H-förmige "PPW ASP Auflageplatte für zweite Reihe"
zwischen der ersten Pipettenwechsler-Reihe und der Pipettenstation installiert, wenn zwei W5 Magazine
eingesetzt werden sollen.
Benötigte Teile aus "Option Auflage ASP Speed Flex zweite R. SP1/3" [03097749-xx]
Zusätzlich wird benötigt:
1x Kodierungsblech Behälter komplett [03084178-xx]
Einbau
Menge Bezeichnung Artikelnummer
1 PPW ASP Auflageplatte für zweite Reihe 03090087-xx
4 M4x10 03023262-xx
Kurze Auflageplatte
► Bauen Sie vor dem Einbau der H-förmigen Auflage-
platte die kurze Auflageplatte aus.
► Entfernen Sie die Schrauben an den Positionen (1)
und (2).
H-förmige Auflageplatte
► Fixieren Sie die Auflageplatte mit den vier Schrauben
an den Positionen (1) und (3).
Die Positionen (2) und (4) sind für die Befestigung der
Magazine vorgesehen.
► Befestigen Sie das Magazin für die erste Pipetten-
wechsler-Reihe an Position (2) und das für Reihe 2
an Position (4).
Einbau
3.1.7 PPW ASP Auflageplatte einbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 31
Kodierungsblech

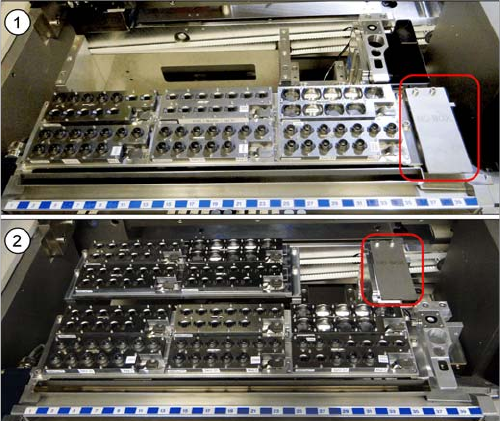

Das Kodierungsblech ("NO BOX") muss je nach Konfigu-
ration an der Pipettenstation in Reihe 1 oder 2 montiert
werden.
1. Mit SPS: 1. Reihe
2. Ohne SPS: 2. Reihe
► Montieren Sie das Kodierungsblech mit zwei Schrau-
ben.
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.8 Höhe kontrollieren
32 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.1.8
3.1.8 Höhe kontrollieren
Höhe kontrollieren
Nach dem Einbau müssen Sie die Höhe der zweiten Pipettenwechsler-Reihe kontrollieren. Bei Konfigu-
rationen mit SPS müssen Sie zusätzlich die Höhe der "Auflageplatte ASP" [03090087-xx] prüfen.
► Schieben Sie für die Messung auf der äußeren Seite den Bestückkopf nach innen.
► Verfahren Sie das Portal so, dass der Bestückkopf ungefähr auf der späteren Pipettenwechsler-Po-
sition steht.
Höhe der zweiten Pipettenwechsler-Reihe kontrollieren
Höhe der Auflage (ASP) für das SPS-Magazin kontrollieren
HINWEIS
Verkratzen der Magnetleiste vermeiden
Achten Sie darauf, dass die Messschieberspitze für die Innenmessung nicht die Magnetleiste
berührt, da diese sonst verkratzen kann.

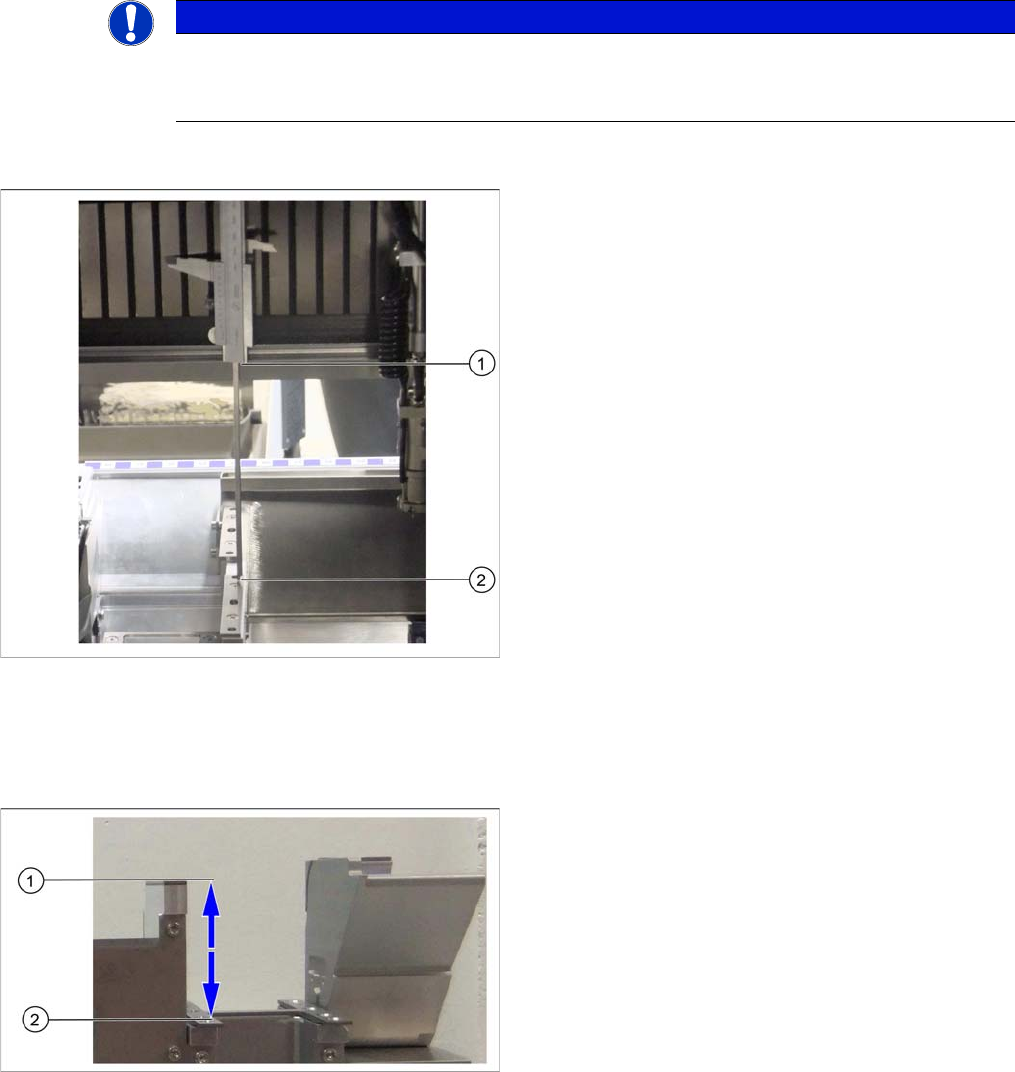

Höhe kontrollieren am Beispiel Halterung für die zweite
Reihe
► Kontrollieren Sie die Höhe der eingebauten Auflagen
bzw. Halterungen für die zweite Reihe.
► Setzen Sie den Messschieber senkrecht auf die
Oberkante der unteren Linearführung der X-Achse
auf (1) und messen Sie bis zur Auflagefläche an der
Auflage bzw. Halterung (2).
⇨ Der ideale Messwert beträgt 150,0 mm +/
-0,2 mm.
► Sollte der Abstand kleiner sein, müssen Sie entspre-
chend die Abstimmplatten unter den Auflageflächen
entfernen und die Messung wiederholen.
Höhe der Auflage für das SPS-Magazin kontrollieren
(X3 S/X4 S stellvertretend für das Messprinzip)
Wenn die Höhe der zweiten Pipettenwechsler korrekt auf
150,0 mm +/- 0,2 mm eingestellt ist, müssen Sie den Ab-
stand zwischen Pipettenwechsler und der Auflage ASP
kontrollieren:
► Setzen Sie den Messschieber senkrecht auf die
Auflagefläche des Pipettenwechslers (1) und messen
Sie bis zur Auflage ASP (2).
⇨ Der ideale Messwert beträgt 77 mm +/-0,2 mm.
► Sollte der Abstand außerhalb der Toleranz liegen,
müssen Sie entsprechend Abstimmplättchen einset-
zen oder entfernen.
