Einbau

X3 S / X4 S - PPW zweite Reihe einbauen 3.2.4 Stellplatz 2 mit WPC und Twin/CPP

48 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC

3.2.4.6

3.2.4.6 Pipettenstation umbauen

Pipettenstation umbauen

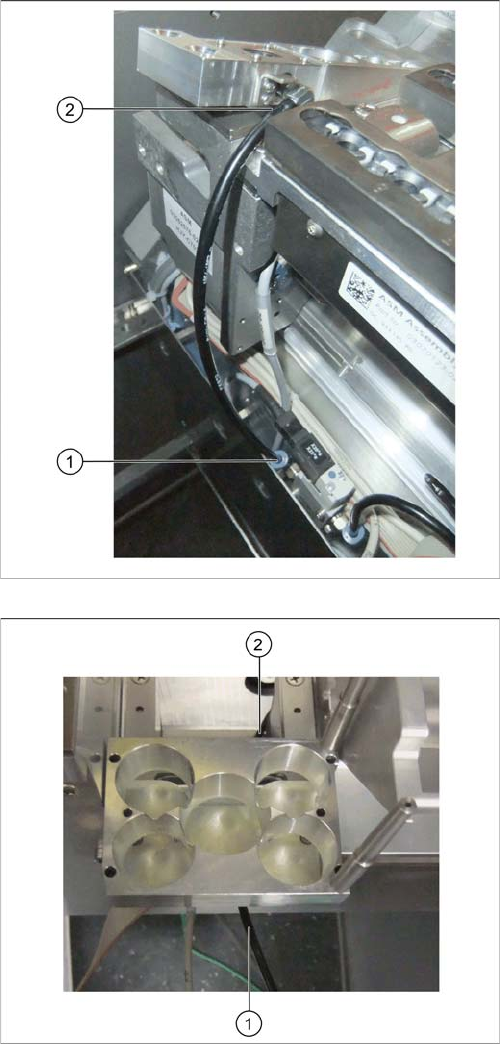

► Ziehen Sie die Druckluftleitung vom Ventil (1) und

dem Anschluss an der Pipettenstation (2) ab.

► Stecken Sie die Druckluftleitung aus dem Umrüstsatz

am Ventil an (1).

► Bauen Sie den Sensor Abwurfbehälter der ersten Pi-

pettenwechsler-Reihe aus.

► Führen Sie die Druckluftleitung für die Pipettenstation

unter der Auflage für das W5-Magazin durch (1) und

hinter den Grundträger (2).

Einbau

3.2.4 Stellplatz 2 mit WPC und Twin/CPP X3 S / X4 S - PPW zweite Reihe einbauen

NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 49

► Setzen Sie die Pipettenstation in den Grundträger

ein.

► Führen Sie die Druckluftleitung durch die Nut am

Grundträger (1) und schließen Sie die Leitung an der

Pipettenstation an.

► Setzen Sie den Abwurfbehälter in die zweite Reihe

um.

► Montieren Sie in der ersten Reihe entsprechend das

Kodierungsblech.

► Führen Sie das Sensorkabel zwischen der Auflage

für das W5-Magazin und dem Behälter für die Pipet-

tenstation durch (1) und (2). Achten Sie dabei darauf,

dass das Kabel nicht eingequetscht oder geknickt

wird.

► Bauen Sie den Sensor Abwurfbehälter am

Grundträger für die zweite Pipettenwechsler-Reihe

ein und befestigen Sie ihn mit den beiden zuvor ent-

fernten Schrauben (3).

Einbau

X3 S / X4 S - PPW zweite Reihe einbauen 3.2.4 Stellplatz 2 mit WPC und Twin/CPP

50 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC

3.2.4.7

3.2.4.7 PPW zweite Reihe anschließen

PPW zweite Reihe anschließen

► Stellen Sie die Jumper (soweit vorhanden) an den Pipettenwechlsern ein (siehe "4.1.1 Jumper am

Pipettenwechsler" [ ➙ 53]).

Datenkabel für PPW 2 und SPS

Für die verschiedenen Konfigurationen aus Pipetten-

wechslern mit oder ohne Smart Pin Support (SPS) sind

entsprechend beschriftete Datenkabel in der Maschine

vorbereitet.

▪ X1*a (PPW 1)

▪ X1*b (SPS (1) oder PPW 2 (ohne SPS))

▪ X1*c (PPW 2 mit SPS)

▪ X1*d (SPS2)

Unterseite des PPW 2 mit Datenkabel und Druckluftlei

tung (Beispiel an X4i S)

► Schließen Sie das entsprechende Datenkabel an der

Unterseite des PPW 2 an (1).

► Schließen Sie die Druckluftleitung am freien An-

schluss der Y-Kupplung an (2).
