Einbau
3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" einbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 25
Einbau
Halterung anstecken – Beispiel rechte Seite
► Stecken Sie die Halterung für die zweite Reihe je-
weils von links an der Halterung für die erste Pipet-
tenwechsler-Reihe auf.
► Drücken Sie die Halterung fest an, so dass die beiden
Passstifte (1) und (2) komplett in den entsprechen-
den Bohrungen der vorderen Halterung sitzen.
Halterung verschrauben – Beispiel rechte Seite
► Verschrauben Sie die Halterung für die zweite Reihe
jeweils von links (1).
Einbau
X4i S - PPW zweite Reihe einbauen 3.1.4 Stellplatz 1 und 3 – "Option Auflage ASP Speed Flex zweite R. SP1/3" ein-
26 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
► In Konfigurationen ohne Smart Pin Support fahren Sie fort mit Abschnitt "3.1.8 Höhe kontrollieren"
[➙32].
► In Konfigurationen mit Smart Pin Support fahren Sie fort mit Abschnitt "3.1.7 PPW ASP Auflageplatte
einbauen" [ ➙ 30].
Sehen Sie dazu auch...
3.1.5 Stellplatz 2 und 4 – "Option Auflage ASP speed flex zweite Reihe" einbauen [ ➙ 27]
Halterung PPW-Option eingebaut (linke Seite)
1. Passstifte
2. Fixierungsschraube
Halterung PPW-Option eingebaut (rechte Seite)
1. Passstifte
2. Fixierungsschraube
Einbau
3.1.5 Stellplatz 2 und 4 – "Option Auflage ASP speed flex zweite Reihe" einbauen X4i S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 27
3.1.5
3.1.5 Stellplatz 2 und 4 – "Option Auflage ASP speed flex zweite Reihe" einbauen
Stellplatz 2 und 4 – "Option Auflage ASP speed flex zweite Reihe" einbauen

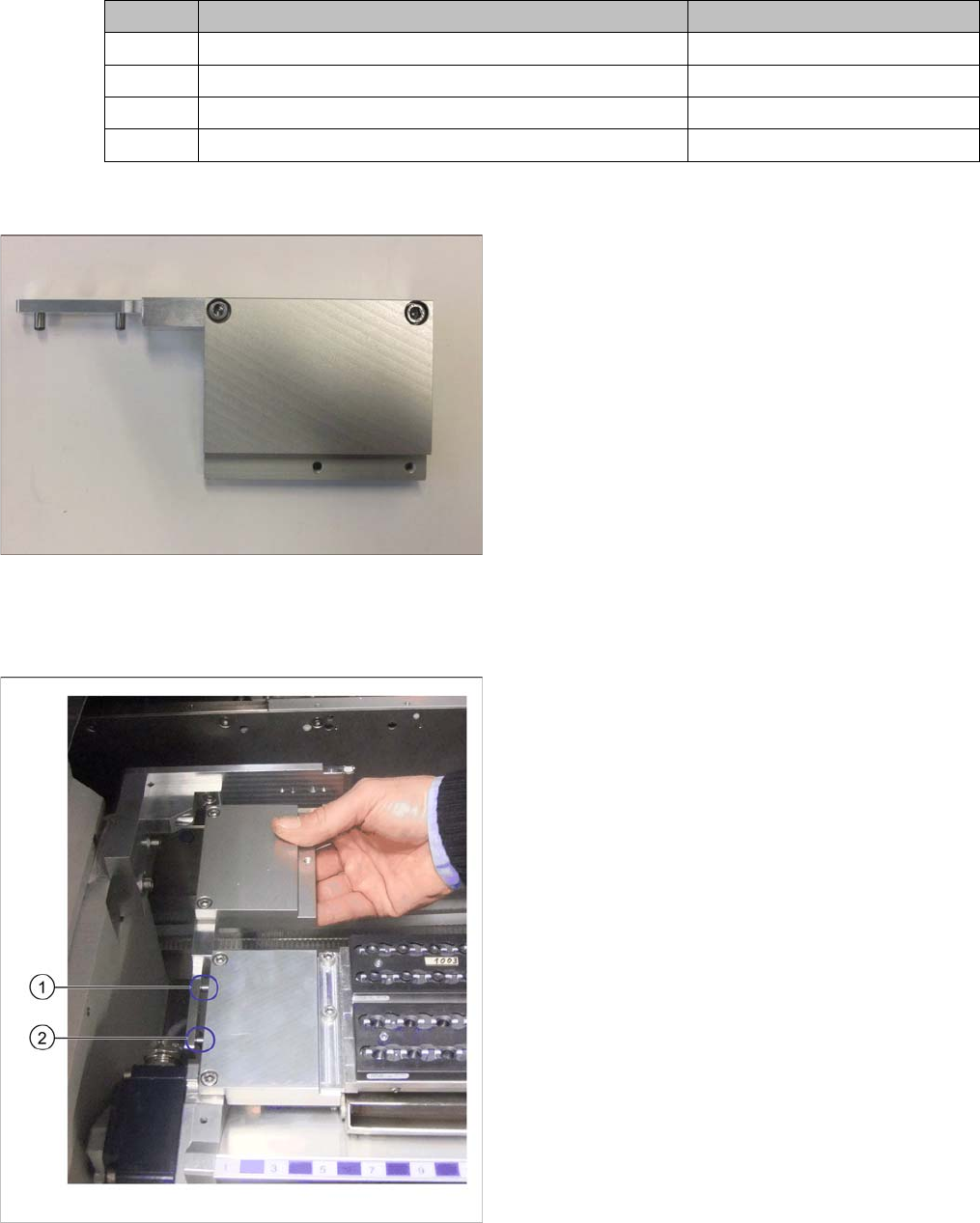

Benötigte Teile aus "Option Auflage ASP speed flex zweite Reihe" [03090225-xx]
Option Auflage ASP speed flex zweite Reihe
Einbau
Menge Bezeichnung Artikelnummer
1 Halterung PPW-Option 03005337-xx
1 ISO4762-M5x14-A2-70 03043120-xx
1 ASP Adapter 03089973-xx
2 ISO4762-M5x14-A2-70 03043120-xx
Option Auflage ASP speed flex zweite Reihe
An den Stellplätzen 2 und 4 benötigen Sie für die linke
Seite die vormontierte "Option Auflage ASP speed flex
zweite Reihe".
Auflage anstecken
► Stecken Sie die Auflage für die zweite Reihe an der
Halterung für die Auflage der ersten Pipettenwechs-
ler-Reihe an.
► Drücken Sie die Auflage fest an, so dass die beiden
Passstifte (1) und (2) komplett in den entsprechen-
den Bohrungen der vorderen Halterung sitzen.
