Einbau X3 S / X4 S - PPW zweite Reihe einbauen 3.2.4 Stellplatz 2 mit W PC und Twin/CPP 50 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te R eihe - PPW vor MTC 2/WPC 3.2.4.7 3 . 2 . 4 . 7 P P W z w e it e R e ih e a n s c h …
Einbau
3.2.4 Stellplatz 2 mit WPC und Twin/CPP X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 49
► Setzen Sie die Pipettenstation in den Grundträger
ein.
► Führen Sie die Druckluftleitung durch die Nut am
Grundträger (1) und schließen Sie die Leitung an der
Pipettenstation an.
► Setzen Sie den Abwurfbehälter in die zweite Reihe
um.
► Montieren Sie in der ersten Reihe entsprechend das
Kodierungsblech.

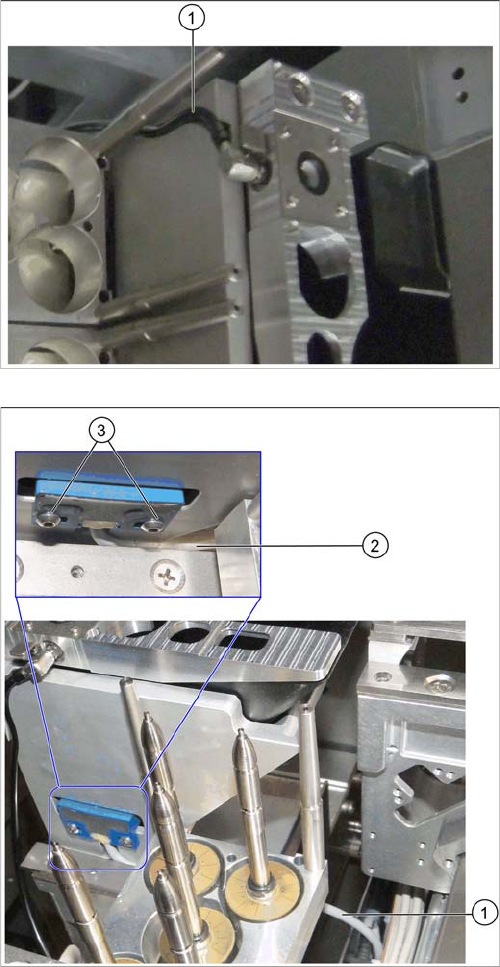

► Führen Sie das Sensorkabel zwischen der Auflage
für das W5-Magazin und dem Behälter für die Pipet-
tenstation durch (1) und (2). Achten Sie dabei darauf,
dass das Kabel nicht eingequetscht oder geknickt
wird.
► Bauen Sie den Sensor Abwurfbehälter am
Grundträger für die zweite Pipettenwechsler-Reihe
ein und befestigen Sie ihn mit den beiden zuvor ent-
fernten Schrauben (3).
Einbau
X3 S / X4 S - PPW zweite Reihe einbauen 3.2.4 Stellplatz 2 mit WPC und Twin/CPP
50 NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC
3.2.4.7
3.2.4.7 PPW zweite Reihe anschließen
PPW zweite Reihe anschließen
► Stellen Sie die Jumper (soweit vorhanden) an den Pipettenwechlsern ein (siehe "4.1.1 Jumper am
Pipettenwechsler" [ ➙ 53]).
Datenkabel für PPW 2 und SPS
Für die verschiedenen Konfigurationen aus Pipetten-
wechslern mit oder ohne Smart Pin Support (SPS) sind
entsprechend beschriftete Datenkabel in der Maschine
vorbereitet.
▪ X1*a (PPW 1)
▪ X1*b (SPS (1) oder PPW 2 (ohne SPS))
▪ X1*c (PPW 2 mit SPS)
▪ X1*d (SPS2)
Unterseite des PPW 2 mit Datenkabel und Druckluftlei
-
tung (Beispiel an X4i S)
► Schließen Sie das entsprechende Datenkabel an der
Unterseite des PPW 2 an (1).
► Schließen Sie die Druckluftleitung am freien An-
schluss der Y-Kupplung an (2).
Einbau
3.2.5 Abschließende Arbeiten X3 S / X4 S - PPW zweite Reihe einbauen
NC Row 2 - NC in Front of MTC 2/WPC PPW 2te Reihe - PPW vor MTC 2/WPC 51
3.2.4.8
3.2.4.8 PPW einsetzen und befestigen
PPW einsetzen und befestigen
3.2.5
3.2.5 Abschließende Arbeiten
Abschließende Arbeiten
► Schieben Sie den BE-Wagen zurück in den jeweiligen Stellplatz.
► Schalten Sie die Maschine wieder ein und fahren Sie den Stationsrechner hoch.
► Führen Sie einen Gesamt-Referenzlauf aus.
► Wechseln Sie in die Bedienebene Service.
► Wählen Sie entweder Maschinenkalibrierung oder Einzelkalibrierung und dort jeweils die Pipetten-
wechsler-Kalibrierung.
► Kalibrieren Sie nacheinander die Magazinpositionen, Abwurfpositionen und Abholhöhen.
► Wählen Sie entweder Maschinenkalibrierung oder Einzelkalibrierung und dort jeweils die Pipetten-
wechsler-Kalibrierung.
► Kalibrieren Sie nacheinander die Magazinpositionen, Abwurfpositionen und Abholhöhen.
► Kalibrieren Sie die Pipettenstation und, wenn vorhanden, das oder die SPS-Magazine.
3.2.5.1
3.2.5.1 Einstellungen an der Software
Einstellungen an der Software
► Fügen Sie in SiplacePro den zweiten Pipettenwechsler der Rüstung hinzu.
PPW einsetzen
1. Grundträger PPW zweite Reihe
2. Einbauplatz W5-Magazin
3. Pipettenstation
► Setzen Sie den Pipettenwechsler ein und verschrau-
ben Sie diesen mit den Halterungen.
► Setzen Sie die entsprechenden Magazine ein.
⇨ Der Einbau ist abgeschlossen.
► Wenn Sie keinen weiteren Pipettenwechsler einbau-
en wollen, fahren Sie fort mit Abschnitt "3.2.5
Abschließende Arbeiten" [ ➙ 51].
