3. 线路板程序的说明
本使用说明书中的贴装坐标以右前侧为原点。
3.1 共 通
Note
使用于双重搬送 ( 选项 )。
1206-001
3. 线路板程序的说明
2OM-1732
2-3-2
3.2 线路板
(B01) 线路板

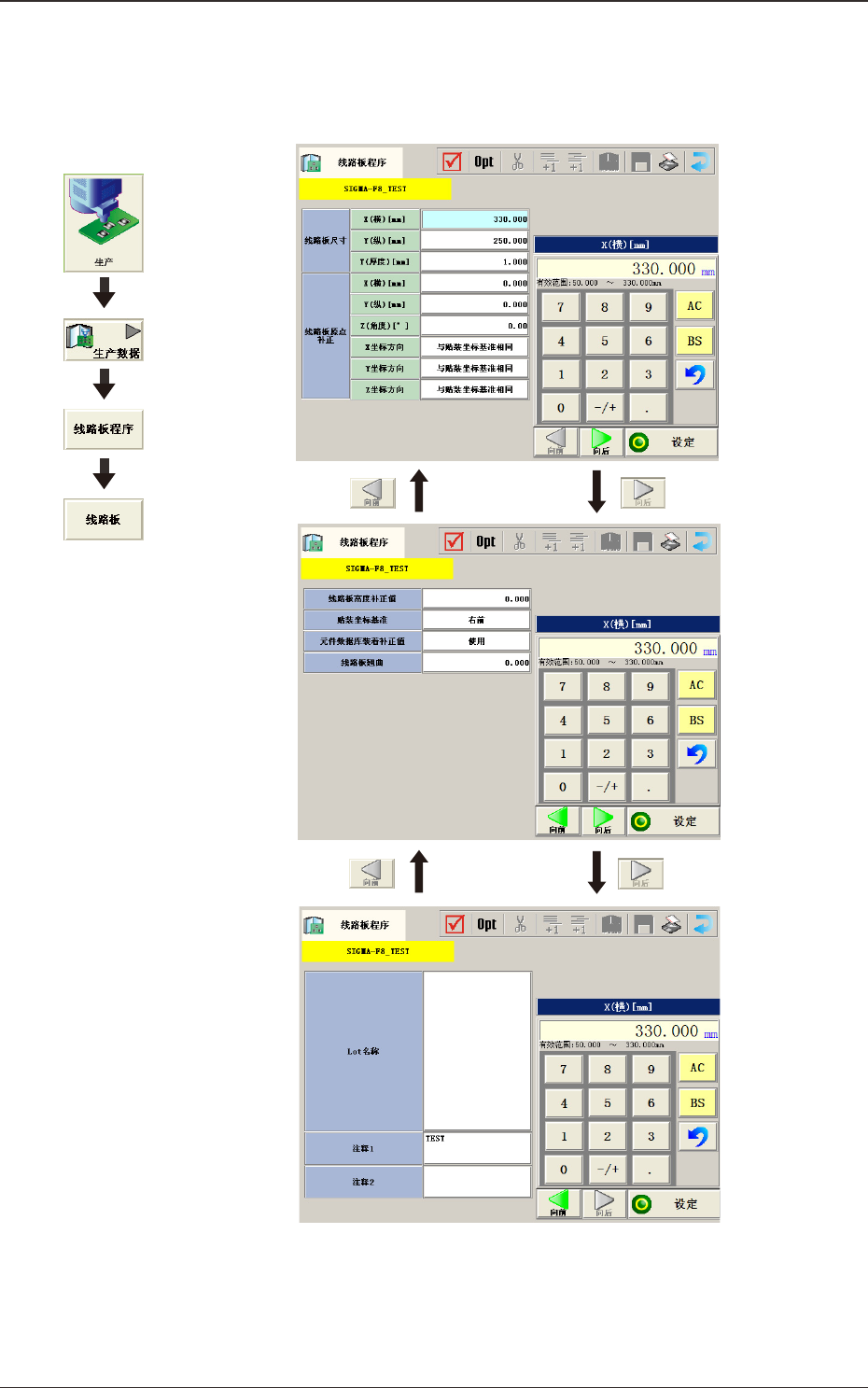

Fig.2B3-1
界面展开
1209-002
3.2 线路板
2OM-1732
2-3-3
(B01_01)
线路板尺寸
X( 横 )、Y( 纵 )、T( 厚度 )[mm]
设定生产线路板的外形尺寸。
Y(纵)
T(厚度)
线路板
X(横)
线路板流动方向

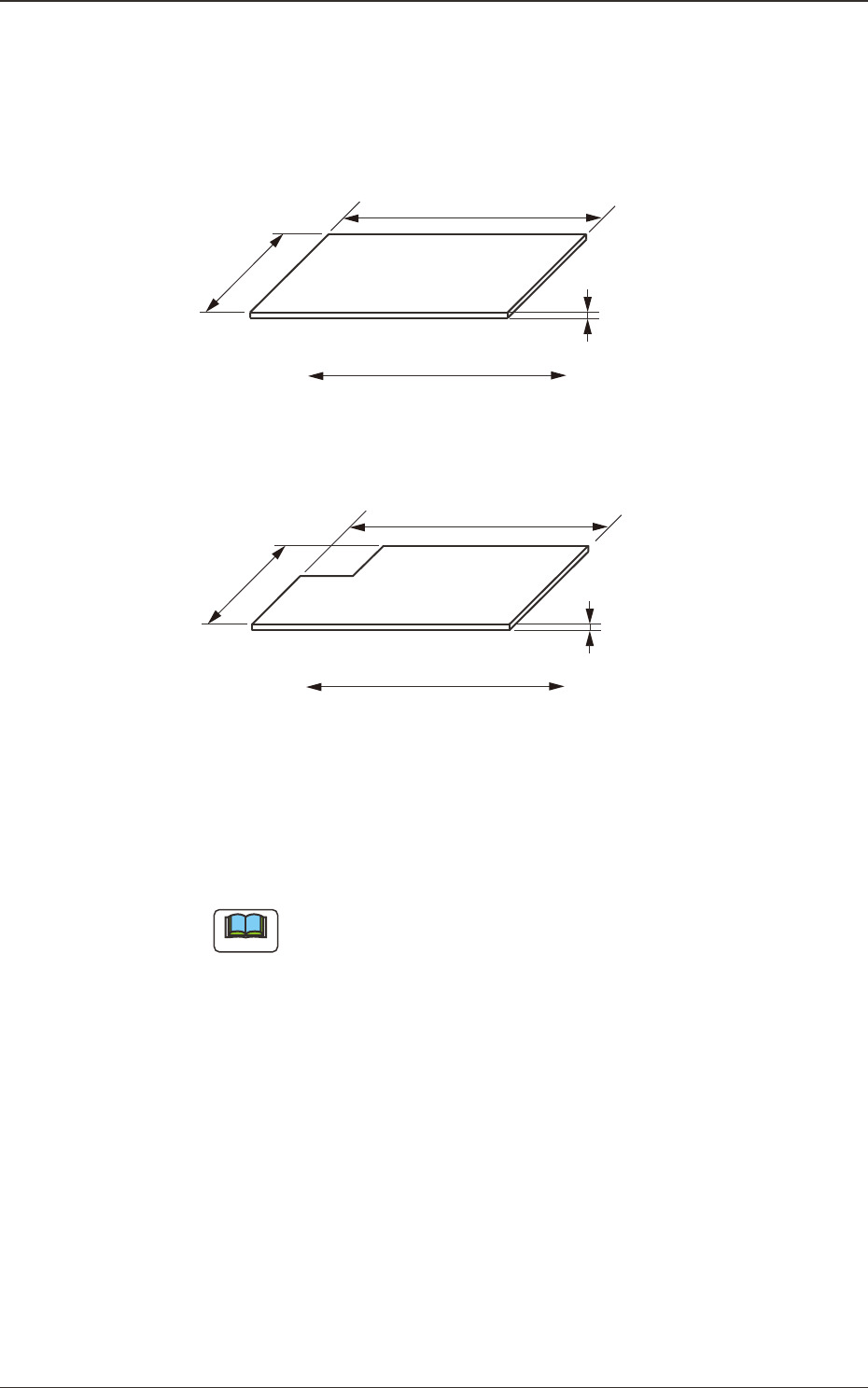

Fig.2B3-2
有缺口的线路板时，如下。
Y(纵)
X(横)
T(厚度)
线路板
线路板流动方向
Fig.2B3-3
•
数据的设定范围
X:50 ～ 330
Y:50 ～ 250
T:0.3 ～ 5.0
Note
(a)根据
“
前后工序模式设定
”
Tab 的
“
线路板定位方法
”
数据的选择，
自动修正贴装位置时使用 X( 横 ) 尺寸，因此请正确输入。
(b)Y( 纵 ) 尺寸作为实行传送带宽度自动调整时的目标宽度使用。
(c)用紧固板进行线路板紧固定位时，T( 厚度 ) 尺寸作为支撑台上
升位置目标值使用。
