2OM-1732 1-4-7 [1] “ 指定运行方式 ” 选择 进行所选择按钮的设定。 变更设定时，请按下 [ 应用 ] 按钮，确定设定。 [2] 共通按钮 [ 初期値 ( 初始值 )] 按钮 将设定条件返回到初始值。 [ 应用 ] 按钮 应用变更的设定。 [ 取消 ] 按钮 返回到未应用设定变更的状态。 1209-002 4.2 指定运行方式
2OM-1732
1-4-6
4.2 指定运行方式

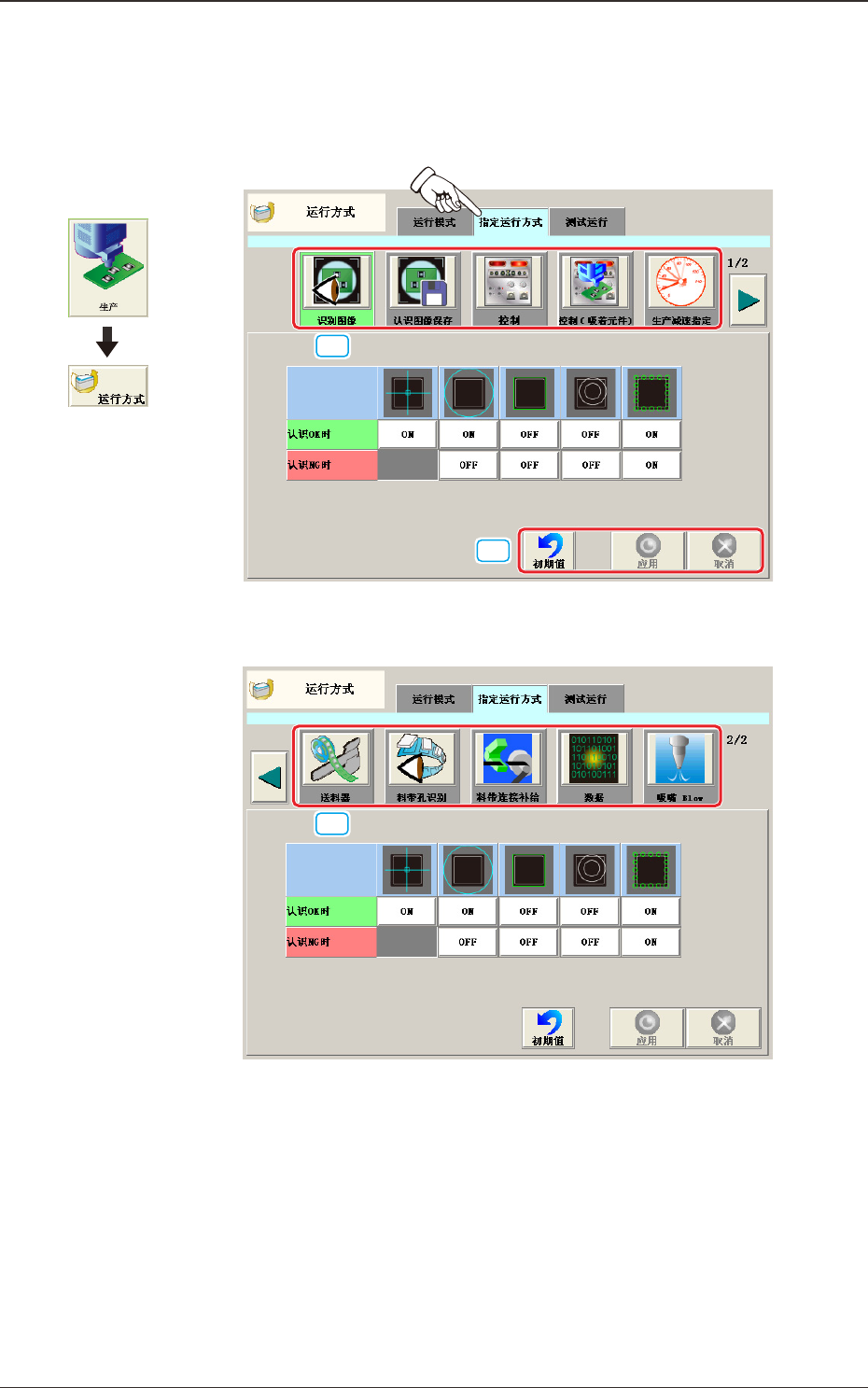

按下 [ 指定运行方式 ]Tab，便显示作为初始显示界面的
“
指定运行方式
”
选项卡 ( 第一页 )。
[1]
[2]
Fig.2A4-7
“
指定运行方式
”
选项卡 ( 第一页 )
[1]
Fig.2A4-8
“
指定运行方式
”
选项卡 ( 第二页 )
界面展开
1209-002
4.2 指定运行方式
2OM-1732
1-4-7
[1]
“
指定运行方式
”
选择
进行所选择按钮的设定。
变更设定时，请按下 [ 应用 ] 按钮，确定设定。
[2]
共通按钮
[ 初期値 ( 初始值 )] 按钮
将设定条件返回到初始值。
[ 应用 ] 按钮
应用变更的设定。
[ 取消 ] 按钮
返回到未应用设定变更的状态。
1209-002
4.2 指定运行方式
2OM-1732
1-4-8

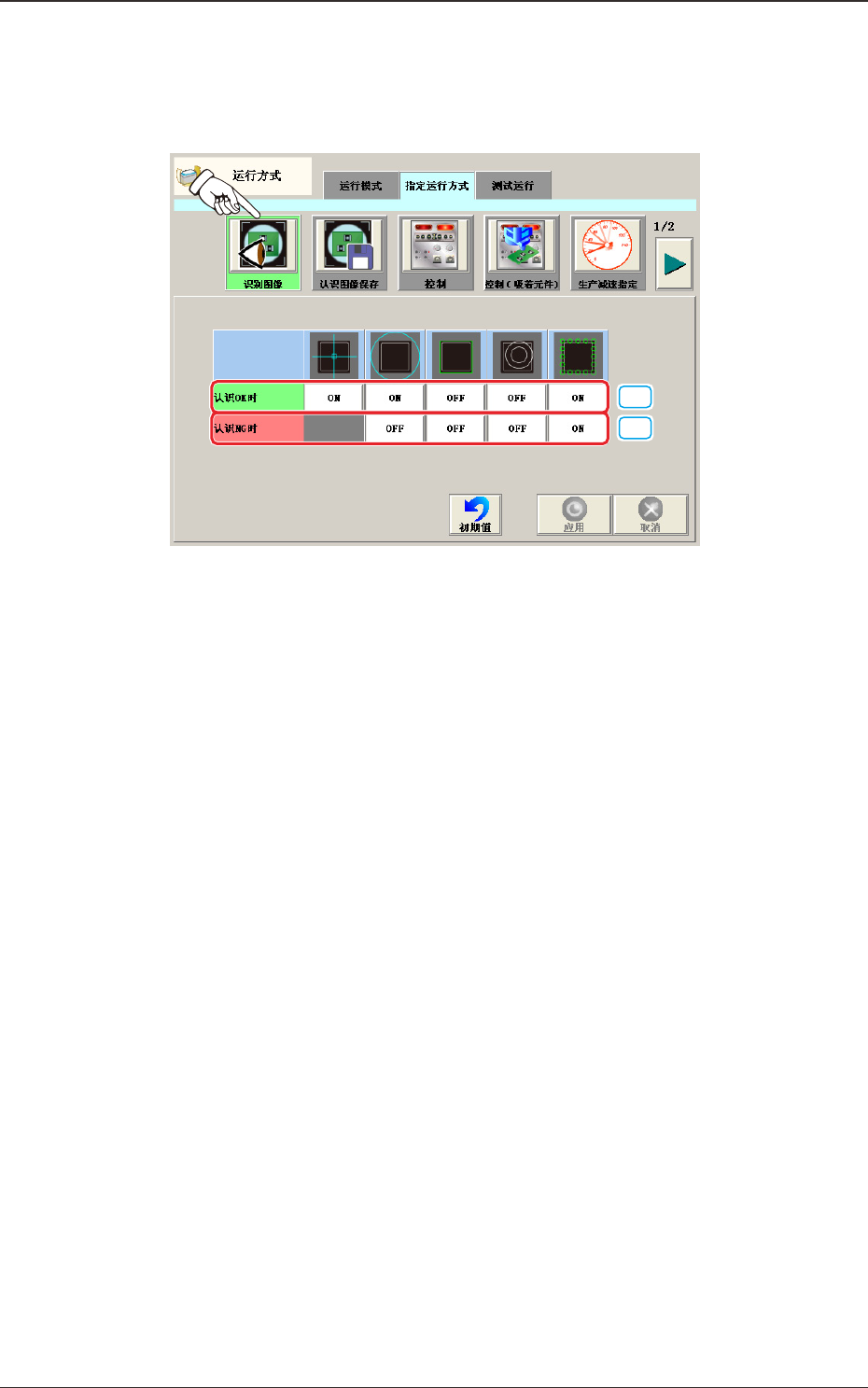

4.2.1 识别图像
在
“
指定运行方式
”
选项卡中，按下 [ 识别图像 ]按钮，便显示以下界面。
设定显示识别结果时的曲线图显示。
[1]
[2]
Fig.2A4-9
[1] 认识 ( 识别 )OK 时
识别结果正常时，用以下按钮显示
“
ON
”
指定的曲线图。
[ 十字 ] 按钮
在识别对象物中心画出十字。
[ 圆 ] 按钮
在识别对象物中心画出圆。
[ 外形 ] 按钮
画出识别对象物的外形。
[ 吸嘴外形 ] 按钮
识别元件时，画出吸嘴外形。
[ 检出位置 ] 按钮
画出检出区域和检出边角、边缘的位置。
