2OM-1732 6-5-4 [8] 吸嘴配置编集 ( 编辑 ) 按下 [ 吸嘴配置编集 ] 按钮，便显示 “ 吸嘴配置数据编集 ” 界面。 Fig.2F5-4 [9] 吸嘴识别结果 按下 [ 吸嘴识别结果 ] 按钮，便显示 “ 吸嘴识别结果 ” 界面。 Fig.2F5-5 1206-001 5. 吸嘴交换
2OM-1732
6-5-3
安装头吸嘴配置设定
按下 [ 安装头吸嘴配置 ]Tab，便切换到
“
安装头吸嘴配置
”
选项卡。
按下想要改写安装头吸嘴配置数据的储料器按钮，再按 [ 设定 ] 按钮，
便进行数据的改写。
Fig.2F5-3
Note
(a) 配置设定仅能设定对应于吸嘴储料器的吸嘴 ( 高速吸嘴储料器的
情况为高速吸嘴、中异形吸嘴储料器的情况为中异形吸嘴 )。
(b) 对面侧有可配置设定的吸嘴储料器时，也可以设定在对面侧。
1206-001
5. 吸嘴交换
2OM-1732
6-5-4
[8] 吸嘴配置编集 ( 编辑 )
按下 [ 吸嘴配置编集 ] 按钮，便显示
“
吸嘴配置数据编集
”
界面。
Fig.2F5-4
[9] 吸嘴识别结果
按下 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
Fig.2F5-5
1206-001
5. 吸嘴交换
2OM-1732
6-5-5

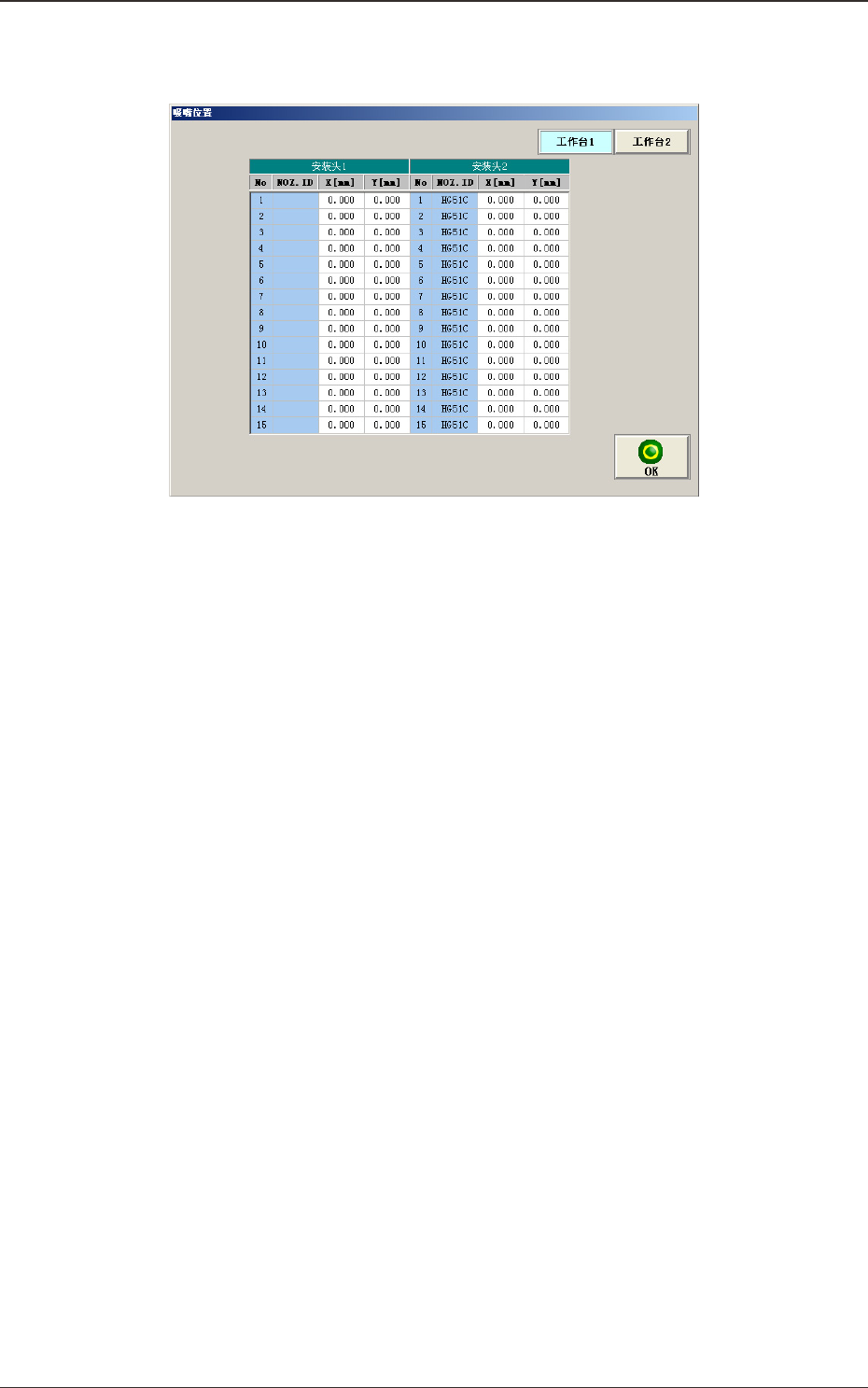

[10] [ 吸嘴位置 ] 按钮
显示各吸嘴位置的教示结果。
Fig.2F5-6
1209-002
5. 吸嘴交换
