2OM-1732
2-3-5

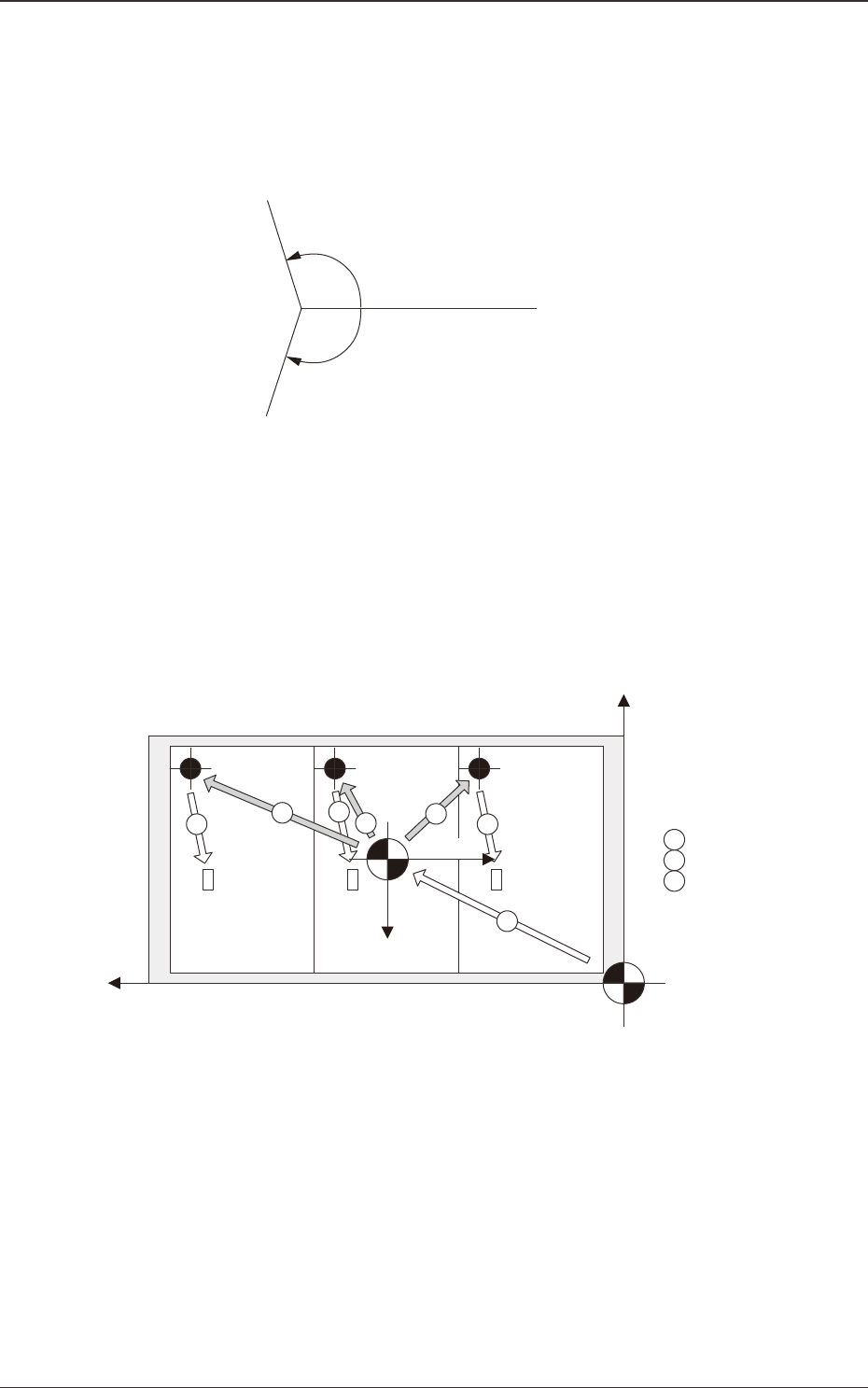

Z( 角度 )［
°
］
设定贴装元件角度的补正值。
被添加到贴装数据 (P) 所指示的所有元件的
“
Z 数据
”
中。
逆时针补正元件贴装角度时，加
“
+
”
( 正号 );顺时针补正时，加
“
-
”
( 负号 )。
0o
＋○.○○°
－○.○○°
Fig.2B3-5
X 坐标方向、Y 坐标方向
从以下选择贴装坐标基准系的 X、Y 坐标方向。
与贴装坐标基准相同
:坐标方向与装置坐标相同时进行选择。
与贴装坐标进行不同:坐标方向与装置坐标相反时进行选择。
装置原点
线路板原点
贴装坐标基准
Y+
X+
X+
Y+
1
2
3
2
2
3
3
1
2
3
:线路板原点补正值
:分割线路板原点
:贴装坐标
装置坐标系
装置坐标系
Fig.2B3-6
Z 角度方向
从以下选择贴装坐标基准的 Z 角度方向。
与贴装坐标基准相同
:角度方向与装置坐标相同时进行选择。
与贴装坐标基准不同:角度方向与装置坐标相反时进行选择。
1206-001
3.2 线路板
2OM-1732
2-3-6
(B01_03)
线路板高度补正值［mm］
在元件贴装部用此补正值设定对线路板上面基准的吸嘴下降量。
此补正值适用于线路板程序的所有元件。
通常
通常请设定为
“
+0.000
”
( 零 )。

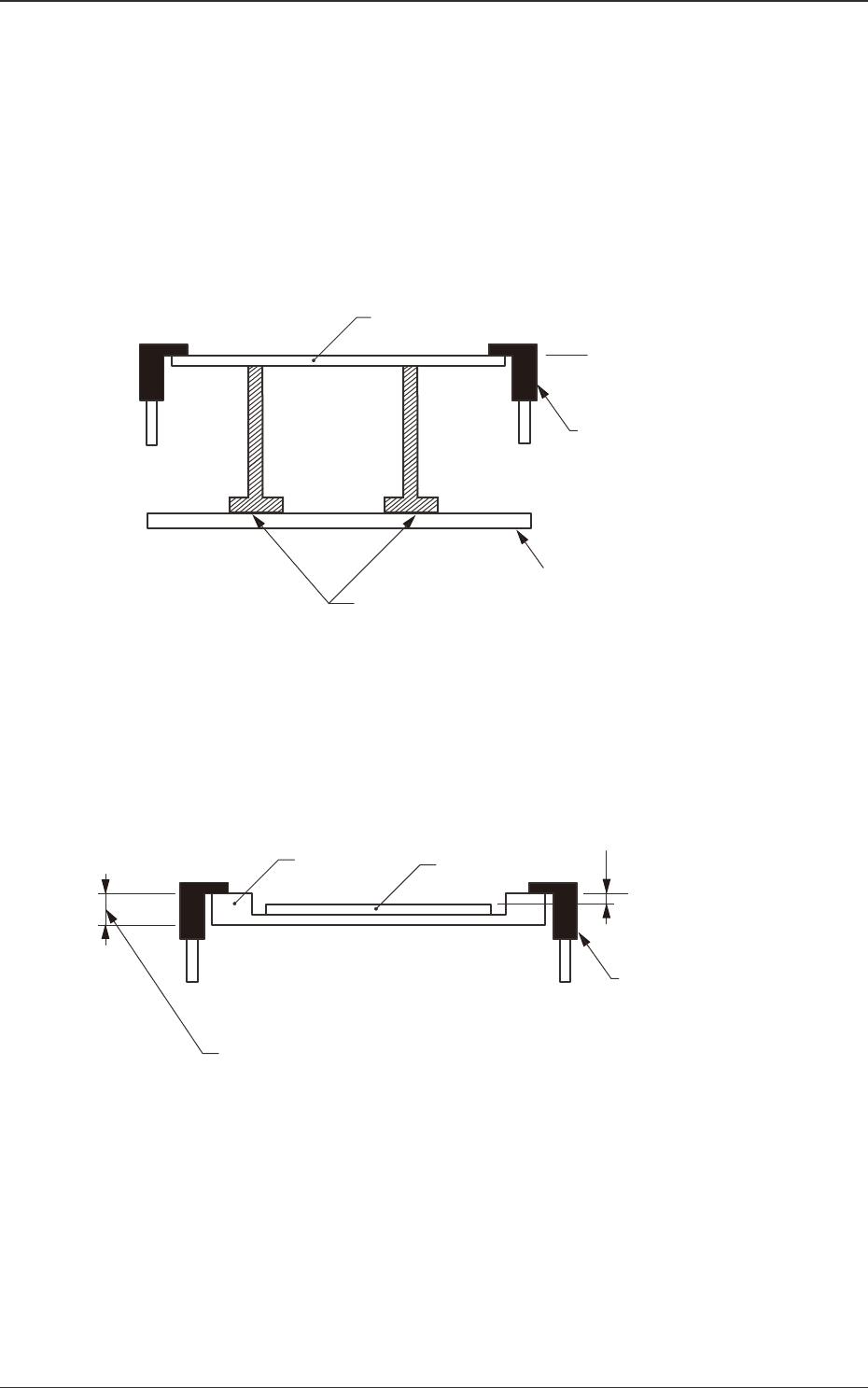

下图是线路板上面在线路板支撑销的作用下，维持在线路板上面基
准的状态。
线路板
线路板上面基准
支撑销
支撑台
滑道
Fig.2B3-7
治具线路板使用示例
下图是线路板上面处于比线路板上面基准低的状态。
此时，补正值如果设定为
“
线路板上面基准 +a
”
，可进行正确的元件
贴装。
线路板
治具线路板
T(厚度)
线路板上面基准
滑道
a
Fig.2B3-8
1206-001
3.2 线路板
2OM-1732
2-3-7
(B01_04)

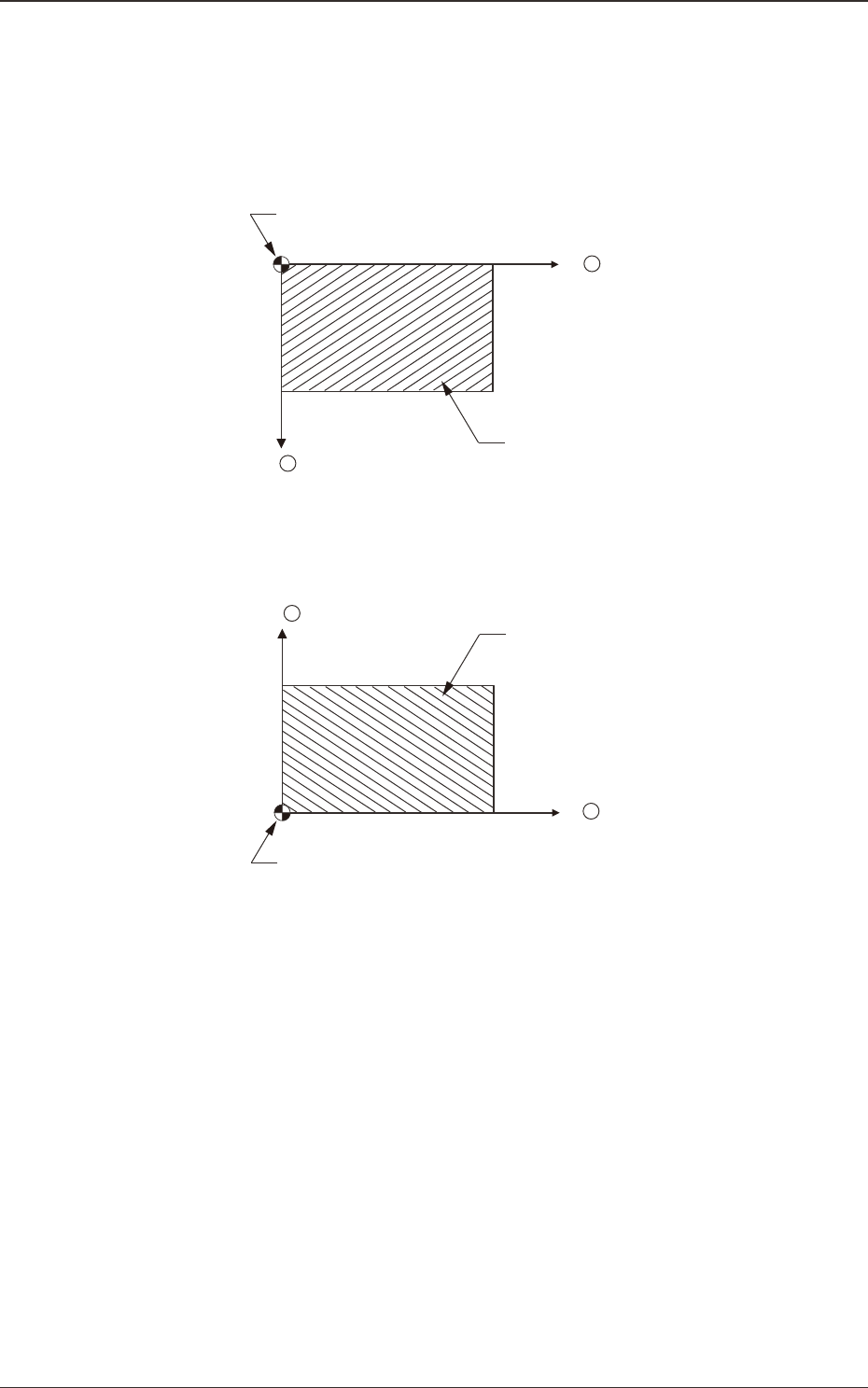

贴装坐标基准
设定贴装坐标基准。
按照前工序和后工序的装置，设定基准。
左后: 以左后基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-9
左前: 以左前基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-10
