2OM-1732-003Y_F8_生产&设定菜单.pdf - 第63页
2OM-1732 1-2-7 吸取率信息 显示吸取率降低的送料器信息。 Fig.2A2-7 “ 吸取率信息 ” 界面 线路板完成间隔 将各工作台的线路板完成间隔 ( 前次线路板与此次线路板最终步骤贴装 完了时点之间的间隔 ) 按最新顺序最多显示 500 件。 Note (a) 只能测定第二块之后的间隔，因此第一块线路板的完成时点上显 示 “ --- ” 。 (b) 装置状态处于停止中、暂停时，其线路板被中止测量，并显示 “ --…
2OM-1732
1-2-6
[4] 信息显示部
显示生产信息、元件补给信息、吸取率信息。
用位于显示部右下面的按钮切换各信息的显示。

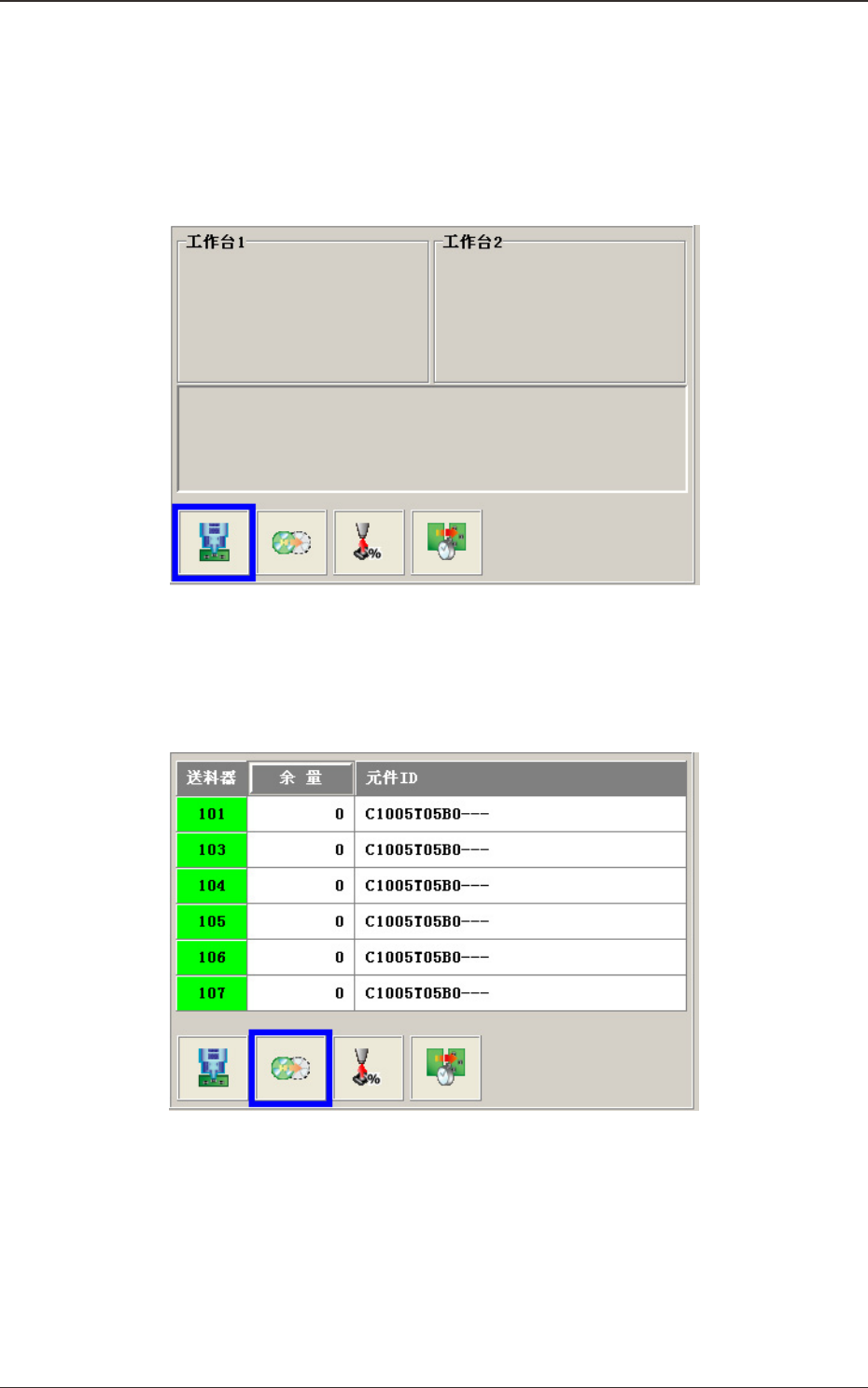

生产信息
按下显示切换按钮 ( 左 ) 便显示。
Fig.2A2-5
“
生产信息
”
界面
元件补给信息
显示需要补给的送料器信息。
Fig.2A2-6
“
元件补给信息
”
界面
1209-002
2.1 本机界面
2OM-1732
1-2-7
吸取率信息
显示吸取率降低的送料器信息。
Fig.2A2-7
“
吸取率信息
”
界面
线路板完成间隔
将各工作台的线路板完成间隔 ( 前次线路板与此次线路板最终步骤贴装
完了时点之间的间隔 ) 按最新顺序最多显示 500 件。
Note
(a)只能测定第二块之后的间隔，因此第一块线路板的完成时点上显
示
“
---
”
。
(b)装置状态处于停止中、暂停时，其线路板被中止测量，并显示
“
---
”
。
(c)整体的状态处于
“
停止中
”
时，履历将被自动保存到
“
D:\mdata\
MachDt\PcbInt.csv
”
。
Fig.2A2-8
“
线路板完成间隔
”
界面
1209-002
2.1 本机界面
2OM-1732
1-2-8
[5] 停止模式
[ 单板 ] 按钮
结束在装线路板的生产后，排出线路板停止生产运行。
[ 周期 ] 按钮
结束在装线路板的元件贴装后，停止生产运行。
1209-001
2.1 本机界面
