2OM-1732 1-2-9 2.2 生产线界面 进行生产线的运行状态确认以及生产线操作。 显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板 搬送部的图像、生产信息等。 [1] [6] [7] [3] [4] [2] [5] [5] Fig.2A2-9 [1] [ 本机 ]/[ 生产线 ] 切换按钮 切换本机界面、生产线界面。 [2] No. 显示生产线装置的编号。 [3] 运行状况 显示生产线装置…
2OM-1732
1-2-8
[5] 停止模式
[ 单板 ] 按钮
结束在装线路板的生产后，排出线路板停止生产运行。
[ 周期 ] 按钮
结束在装线路板的元件贴装后，停止生产运行。
1209-001
2.1 本机界面
2OM-1732
1-2-9

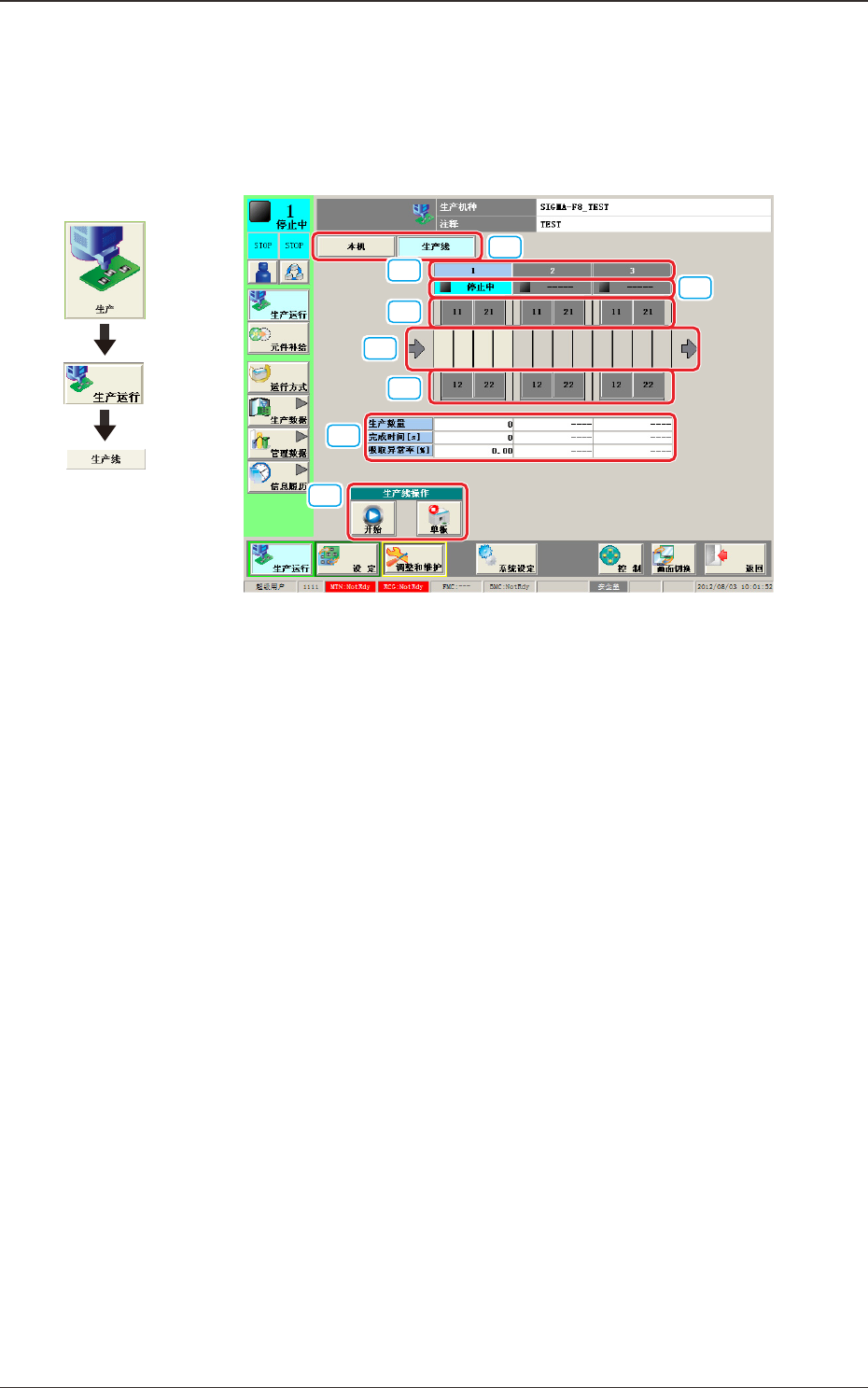

2.2 生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像、生产信息等。
[1]
[6]
[7]
[3]
[4]
[2]
[5]
[5]
Fig.2A2-9
[1] [ 本机 ]/[ 生产线 ] 切换按钮
切换本机界面、生产线界面。
[2] No.
显示生产线装置的编号。
[3] 运行状况
显示生产线装置的运行状况。
运行中 : 生产运行中。
停止中 : 停止中。
暂停 : 暂停中。
[4] 线路板搬送部
显示当前的线路板搬送状况。
绿色: 有线路板的状态
灰色: 无线路板的状态
[5]
送料器安装台部
显示送料器安装台的有无。
界面展开
1209-002
2.2 生产线界面
2OM-1732
1-2-10
[6] 生产线操作
[ 开始 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的连动开始。
Note
(a)也可以从生产线上的某台装置开始进行。
(b)请在操作侧的装置处于生产运行可能的状态下进行。处于非生产
运行可能的状态时，不能进行连动开始。
(c)连动开始时，塔灯闪烁 3 秒钟，响起蜂鸣器。
[ 单板 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的线路板单板。
Note
也可以从生产线上的某台装置开始进行。
[7] 生产信息
显示 SIGMA 系列生产线的生产信息。
生产数量
显示当前时点的线路板生产数量。
完成时间 [S]
显示生产数量的完成时间。
吸取异常率 [%]
显示对生产数量的吸取异常率。
1209-002
