2OM-1732 6-5-3 安装头吸嘴配置设定 按下 [ 安装头吸嘴配置 ]Tab，便切换到 “ 安装头吸嘴配置 ” 选项卡。 按下想要改写安装头吸嘴配置数据的储料器按钮，再按 [ 设定 ] 按钮， 便进行数据的改写。 Fig.2F5-3 Note (a) 配置设定仅能设定对应于吸嘴储料器的吸嘴 ( 高速吸嘴储料器的 情况为高速吸嘴、中异形吸嘴储料器的情况为中异形吸嘴 )。 (b) 对面侧有可配置设定的吸嘴储料器时，也可以设定在对面侧…
2OM-1732
6-5-2
[5] [ 动作 ] 按钮
用吸嘴操作按钮选择作业，按此按钮，在 10 秒钟内再按操作台的 [START] 按
钮，便执行选定吸嘴的操作。
Note
实行作业时，如果缺少吸嘴，就在
“
吸嘴检测
”
界面显示缺少的吸嘴。
Reference
关于
“
吸嘴检测
”
界面，请参照
“
第六章 3. 机种切换
”
界面章节。
[6] [ 全原点 ] 按钮
进行全原点复位。
[7] [ 安装头 / 吸嘴配置设定 ] 按钮
可以读出在线路板程序中设定的吸嘴配置数据，并反映到设定中。
吸嘴贮备器 ( 储料器 ) 配置设定
按下想要改写吸嘴储料器配置数据的储料器按钮，再按 [ 设定 ] 按钮，
便进行数据的改写。
按下 [ 吸嘴贮备器配置 ]Tab，便切换到以下选项卡。
Fig.2F5-2
1209-002
5. 吸嘴交换
2OM-1732
6-5-3

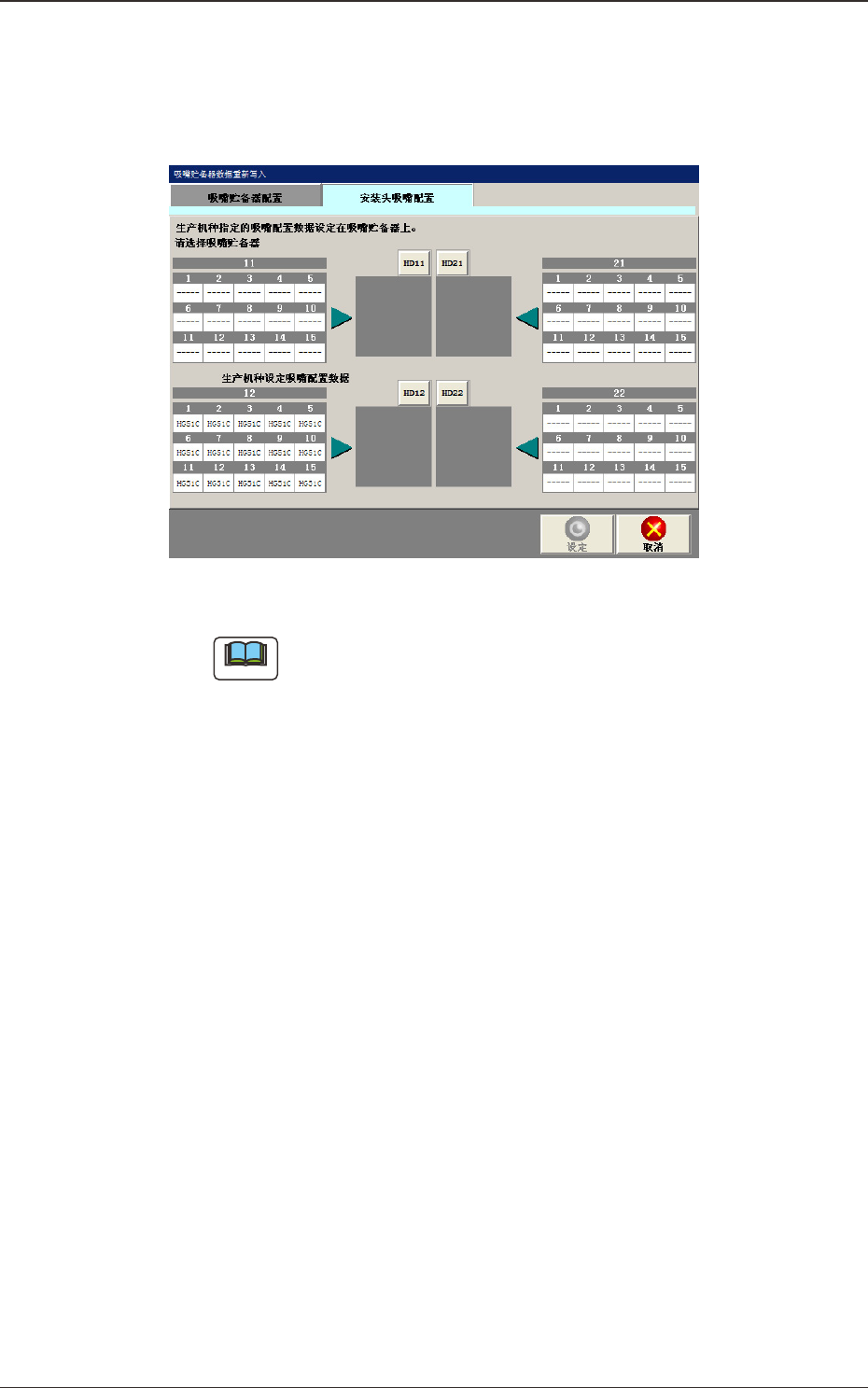

安装头吸嘴配置设定
按下 [ 安装头吸嘴配置 ]Tab，便切换到
“
安装头吸嘴配置
”
选项卡。
按下想要改写安装头吸嘴配置数据的储料器按钮，再按 [ 设定 ] 按钮，
便进行数据的改写。
Fig.2F5-3
Note
(a) 配置设定仅能设定对应于吸嘴储料器的吸嘴 ( 高速吸嘴储料器的
情况为高速吸嘴、中异形吸嘴储料器的情况为中异形吸嘴 )。
(b) 对面侧有可配置设定的吸嘴储料器时，也可以设定在对面侧。
1206-001
5. 吸嘴交换
2OM-1732
6-5-4

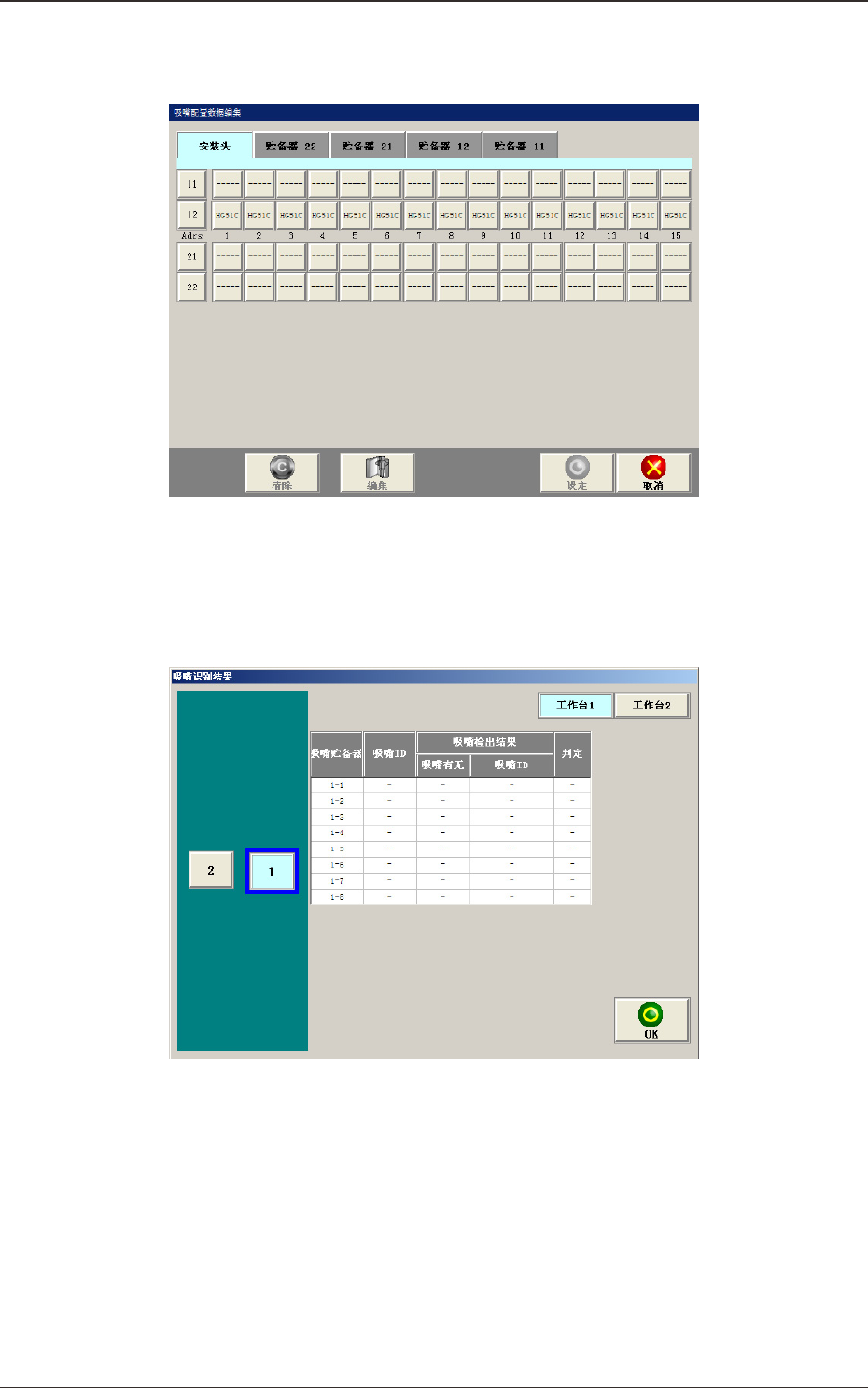

[8] 吸嘴配置编集 ( 编辑 )
按下 [ 吸嘴配置编集 ] 按钮，便显示
“
吸嘴配置数据编集
”
界面。
Fig.2F5-4
[9] 吸嘴识别结果
按下 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
Fig.2F5-5
1206-001
5. 吸嘴交换
