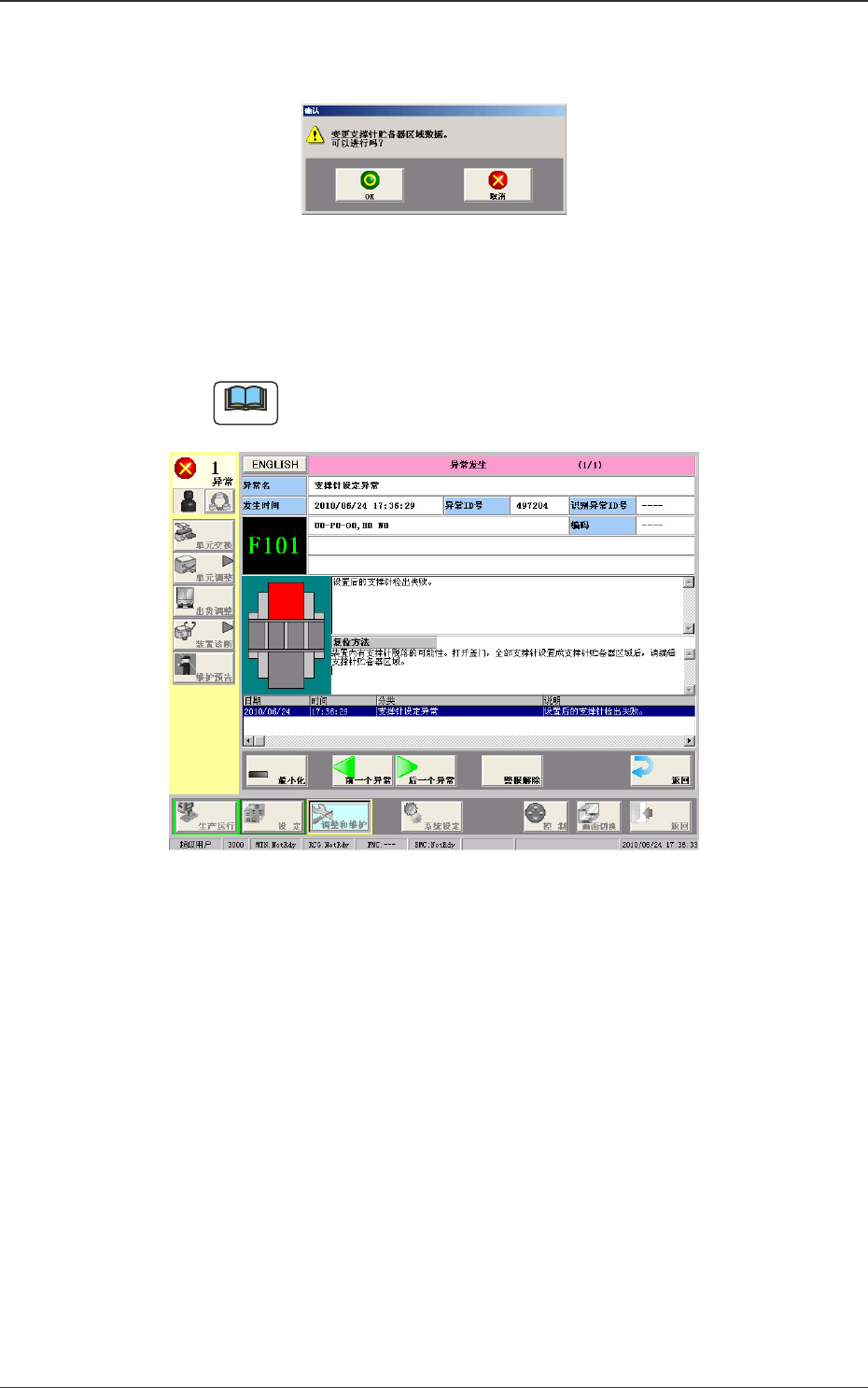

(12) 按下 [ 应用 ] 按钮。
( 显示
“
确认
”
界面。)
Fig.2F4-13
(13) 按下 [OK] 按钮。
( 结束编辑。)
Note
发生错误时，需要重新设定线路板支撑销。
请从步骤 (3) 开始进行作业。
Fig.2F4-14
1206-001
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-5-1
5. 吸嘴交换
进行吸嘴交换的批量设定或手动设定操作。
[1]
[2]
[4]
[5]
[6]
[7]
[3] [3] [2]
[8]
[9]
[10]

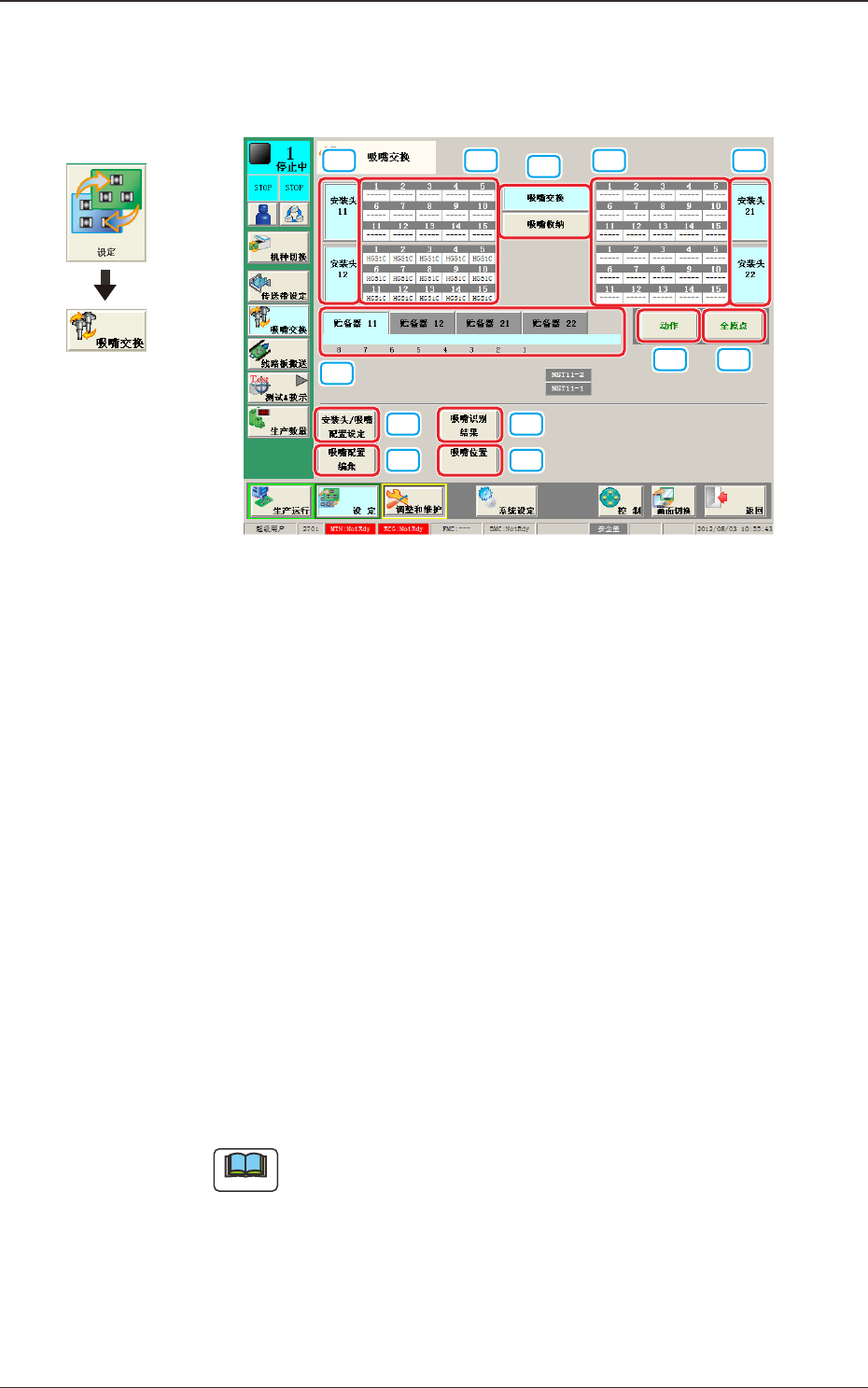

Fig.2F5-1
[1] 吸嘴储料器状态显示部
显示吸嘴储料器的状态。
设定为跳过的地址的背景颜色变为黄色。
[2] 贴装吸嘴状态显示部
显示贴装在各安装头上的吸嘴的状态。
[3] 安装头选择按钮
选择进行吸嘴交换的安装头。
选定按钮的背景颜色变为浅蓝色。
[4]
吸嘴操作按钮
配置有以下按钮。按下按钮选择操作后，按下 [ 动作 ] 按钮，在 10 秒
钟内再按操作台的 [START] 按钮，便执行选定吸嘴的操作。
[ 吸嘴交换 ] 按钮
贴装头上贴装吸嘴。
Note
通过将机种切换后的吸嘴准备于增设 ( 选项 ) 的吸嘴储料器，使吸嘴
收纳和吸嘴贴装连续动作。
[ 吸嘴收纳 ] 按钮
将吸嘴收纳到吸嘴储料器中。
界面展开
1209-002
5. 吸嘴交换
2OM-1732
6-5-2
[5] [ 动作 ] 按钮
用吸嘴操作按钮选择作业，按此按钮，在 10 秒钟内再按操作台的 [START] 按
钮，便执行选定吸嘴的操作。
Note
实行作业时，如果缺少吸嘴，就在
“
吸嘴检测
”
界面显示缺少的吸嘴。
Reference
关于
“
吸嘴检测
”
界面，请参照
“
第六章 3. 机种切换
”
界面章节。
[6] [ 全原点 ] 按钮
进行全原点复位。
[7] [ 安装头 / 吸嘴配置设定 ] 按钮
可以读出在线路板程序中设定的吸嘴配置数据，并反映到设定中。
吸嘴贮备器 ( 储料器 ) 配置设定
按下想要改写吸嘴储料器配置数据的储料器按钮，再按 [ 设定 ] 按钮，
便进行数据的改写。
按下 [ 吸嘴贮备器配置 ]Tab，便切换到以下选项卡。

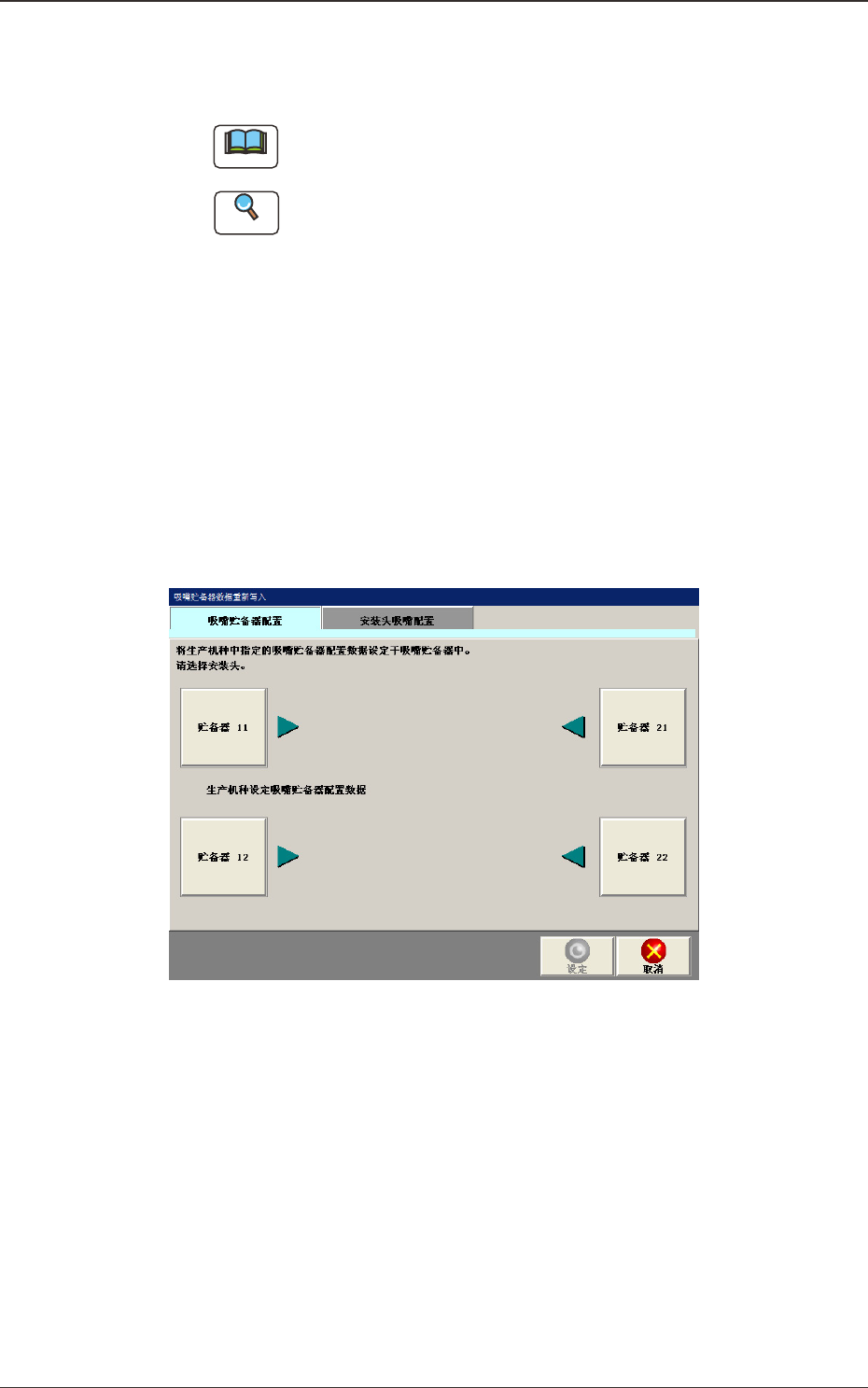

Fig.2F5-2
1209-002
5. 吸嘴交换
