2OM-1732 6-7-26 1209-001 7.4 贴装位置补正教示 [ ] 按钮 : 可以将显示在识别界面显示领域内的图像移动到想要显 示的部分。 [ ] 按钮 : 将显示的图像和图表的位置对齐时使用。
2OM-1732
6-7-251209-001
7.4 贴装位置补正教示
[3] 显示图像操作按钮
在
“
停止中
”
时可以用以下按钮切换对识别图像显示领域中显示的图像
进行放大或移动等操作的模式。
[
] 按钮 : 通常操作模式
[
] 按钮 : 图像移动模式
按下 [
] 按钮切换到图像移动模式后 ( 指针形状变为
记号。)，在想要移动的图像上拖拽 ( 按住鼠标的左
按钮移动 )。
[
] 按钮 : 图像放大模式
按下 [
] 按钮移行到图像放大模式后 ( 指针形状变为
记号。)，点击想要放大的图像或在图像上点击鼠标
的左按钮，图像便以指针位置为中心被放大。
想要固定位置而放大时，请将指针对准图像的中心后放
大。
[
] 按钮 : 图像缩小模式
按下 [
] 按钮移行到图像缩小模式后 ( 指针形状变为
记号。)，点击想要缩小的图像或在图像上点击鼠标
的左按钮，图像便以指针位置为中心被缩小。
想要固定位置而缩小时，请将指针对准图像的中心后缩
小。
[
] 按钮 : 图像实际大小显示模式 ( 将图像显示为实际大小。)
按下 [
] 按钮移行到图像实际大小显示模式后 ( 指针
形状变为
记号。)，点击想要实际大小显示的图像
或在图像上点击鼠标的左按钮，图像便以指针位置为中
心被实际大小显示。
想要固定位置而实际大小显示时，请将指针对准图像的
中心后，进行实际大小显示。
[
] 按钮 : 满画布显示模式 ( 在识别图像显示领域中满画布显示图
像。)
按下 [
] 按按钮移行到满画布显示模式后 ( 指针形状
变为
记号。)，点击想要满画布显示的图像或在图
像上点击鼠标的左按钮，图像便以指针位置为中心被满
画布显示。
想要固定位置而在识别图像显示领域上满画布显示图像
时，请将指针对准图像的中心后，进行满画布显示模式
下的显示。
2OM-1732
6-7-261209-001
7.4 贴装位置补正教示
[ ] 按钮 : 可以将显示在识别界面显示领域内的图像移动到想要显
示的部分。
[
] 按钮 : 将显示的图像和图表的位置对齐时使用。
2OM-1732
6-7-271209-002

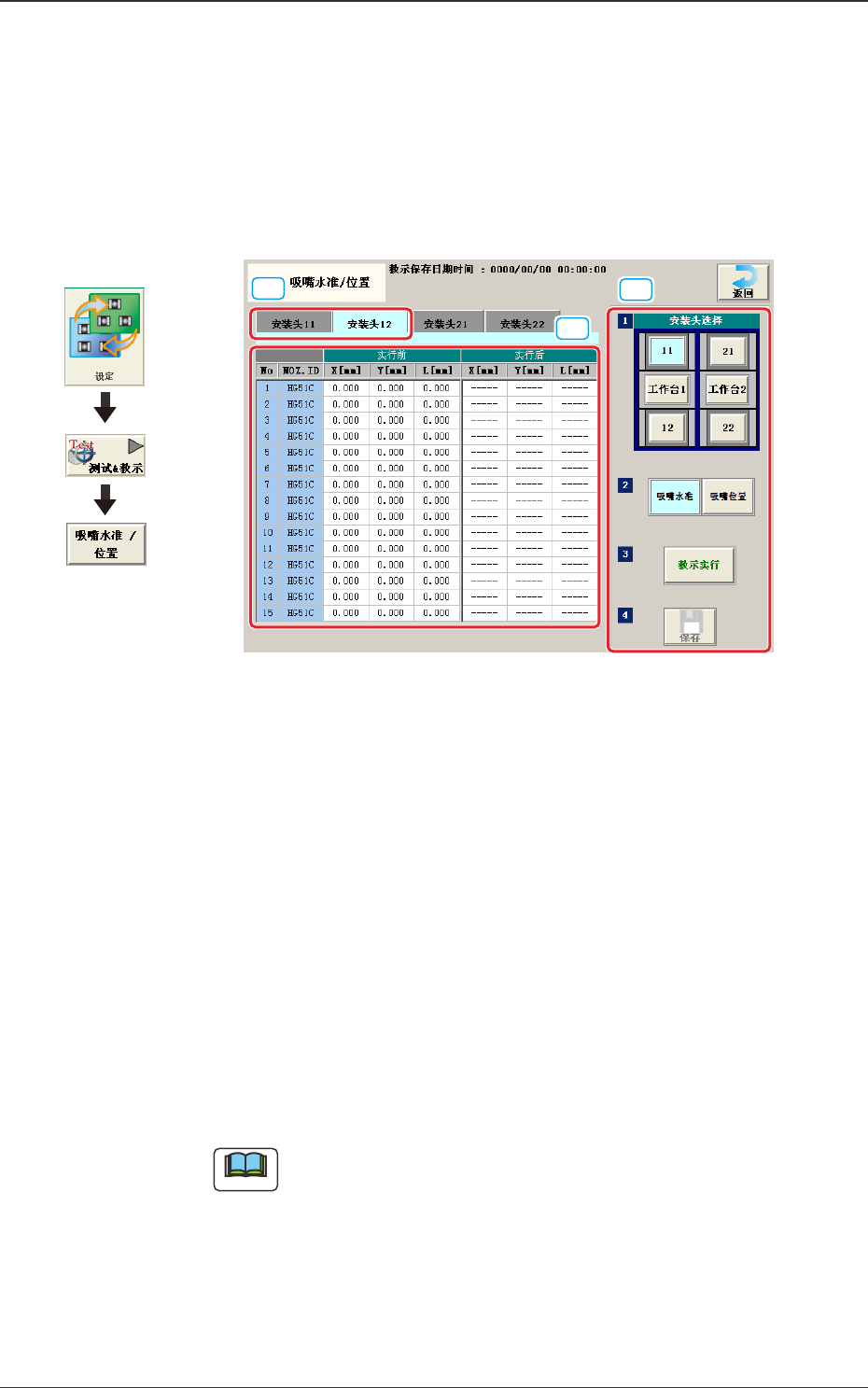

7.5 吸嘴水准 / 位置
7.5 吸嘴水准 / 位置
吸嘴水准
对贴装在安装头的通常吸嘴的吸嘴下面水准的补正值进行教示。
吸嘴位置
对安装头旋转中心和吸嘴顶端位置的基准值的偏差进行教示。
[2]
[1]
[3]
Fig.2F7-22
[1] 安装头切换 Tab
切换各教示对应的安装头显示界面。
[2] 教示数据显示部
显示指定安装头吸嘴的教示数据。
[3] 教示步骤显示部
配置有教示中使用的按钮。
安装头选择
用图像显示表示各吸嘴对应的安装头位置的按钮。
请选择教示吸嘴对应的安装头。
按各工作台进行教示时，请选择 [ 工作台 1] 或 [ 工作台 2]。
Note
在安装头选择中，选择安装头时，界面显示也跟着切换。
界面展开
