[10] [ 吸嘴位置 ] 按钮
显示各吸嘴位置的教示结果。
Fig.2F5-6
1209-002
5. 吸嘴交换
2OM-1732
6-5-61206-001
2OM-1732
6-6-11209-002
6. 线路板移载
6. 线路板移载

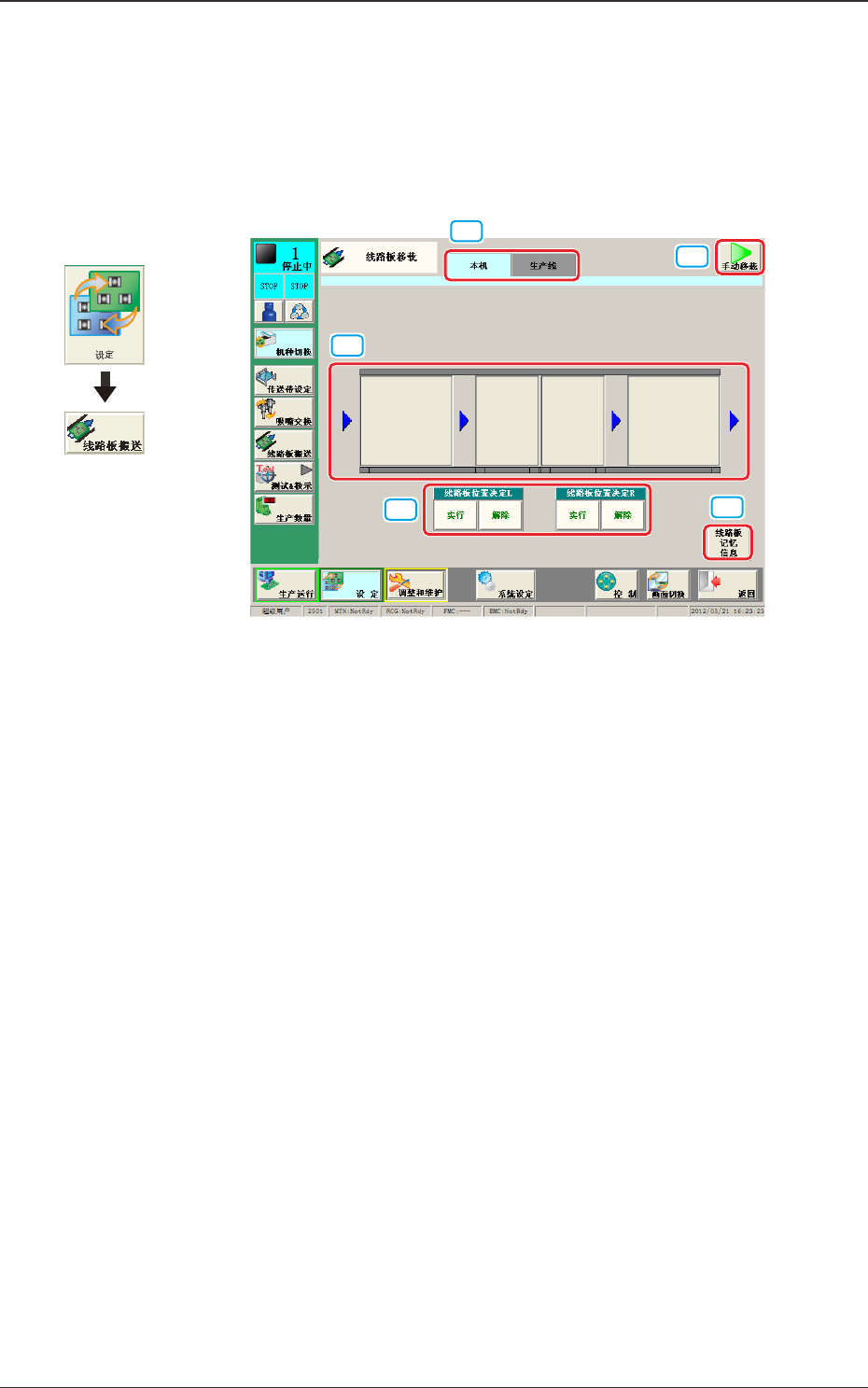

6.1 本机界面
可以将传送带各模块上的线路板搬送到下一个模块。
[3]
[1]
[2]
[5]
[4]
Fig.2F6-1
[1] 本机 / 生产线切换按钮
切换本机界面、生产线界面。
[2] [ 手动移载 ] 按钮
手动进行线路板定位。
[3] 传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[4]
线路板位置决定 ( 定位 )( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就上升，线路板被定位。
按下 [ 解除 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就下降，线路板定位被解除。
界面展开
