2OM-1732 6-4-10 (12) 按下 [ 应用 ] 按钮。 ( 显示 “ 确认 ” 界面。) Fig.2F4-13 (13) 按下 [OK] 按钮。 ( 结束编辑。) Note 发生错误时，需要重新设定线路板支撑销。 请从步骤 (3) 开始进行作业。 Fig.2F4-14 1206-001 4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-4-9
(8) 按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)

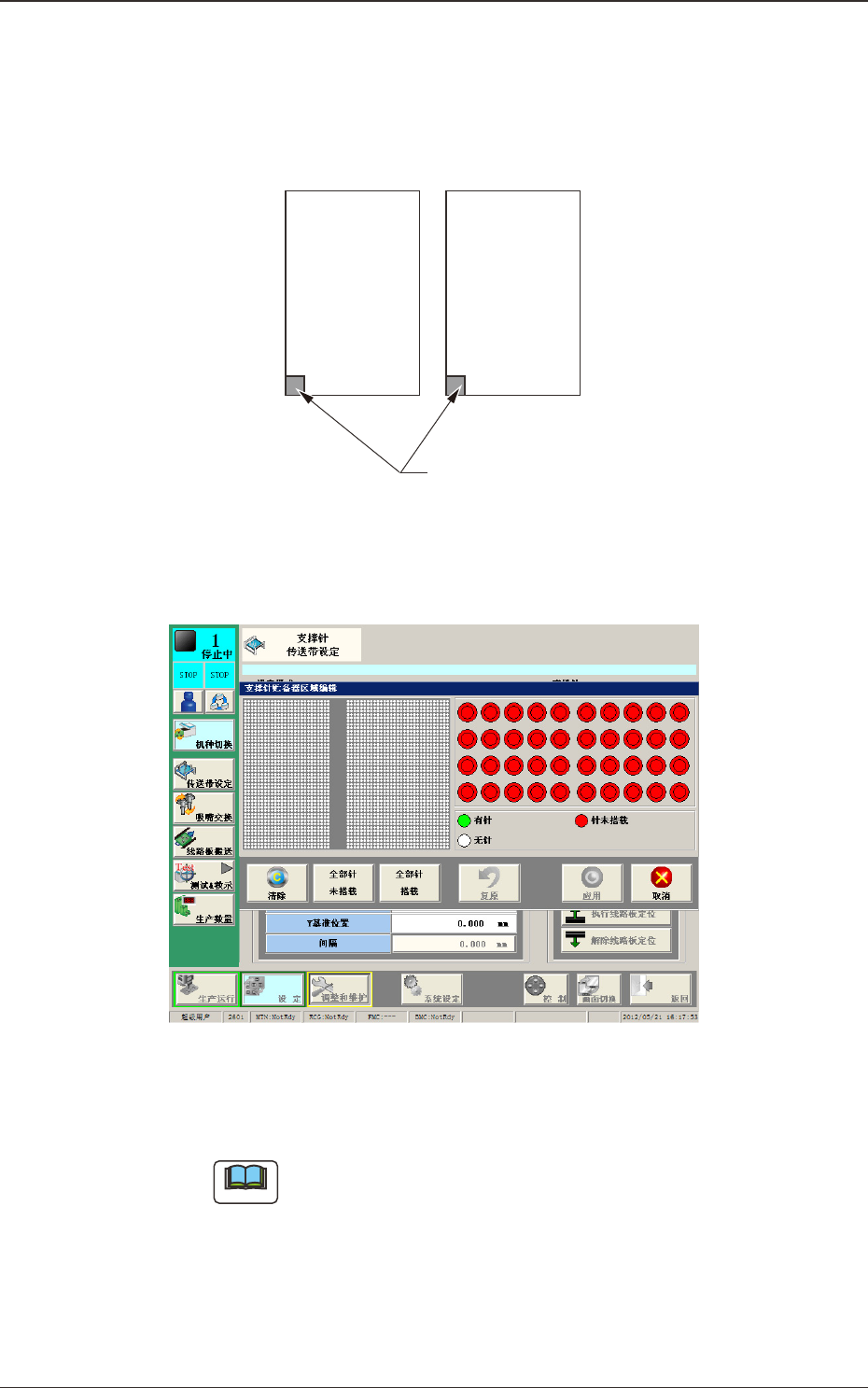

(9)
用线路板定位部选择按钮，选择进行编辑的保管区域。
L侧 R侧
保管区域
Fig.2F4-11
(10) 按下 [ 支撑针贮备器区域编辑 ] 按钮，显示以下界面。
Fig.2F4-12
(11) 编辑保管区域图像显示部，与保管区域的支撑销的设置状态对齐。
Note
在设定中发生错误而停止时，按下 [ 清除 ] 按钮，删掉支撑台的线路
板支撑销配置数据。
1209-002
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-4-10
(12) 按下 [ 应用 ] 按钮。
( 显示
“
确认
”
界面。)
Fig.2F4-13
(13) 按下 [OK] 按钮。
( 结束编辑。)
Note
发生错误时，需要重新设定线路板支撑销。
请从步骤 (3) 开始进行作业。
Fig.2F4-14
1206-001
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-5-1
5. 吸嘴交换
进行吸嘴交换的批量设定或手动设定操作。
[1]
[2]
[4]
[5]
[6]
[7]
[3] [3] [2]
[8]
[9]
[10]
Fig.2F5-1
[1] 吸嘴储料器状态显示部
显示吸嘴储料器的状态。
设定为跳过的地址的背景颜色变为黄色。
[2] 贴装吸嘴状态显示部
显示贴装在各安装头上的吸嘴的状态。
[3] 安装头选择按钮
选择进行吸嘴交换的安装头。
选定按钮的背景颜色变为浅蓝色。
[4]
吸嘴操作按钮
配置有以下按钮。按下按钮选择操作后，按下 [ 动作 ] 按钮，在 10 秒
钟内再按操作台的 [START] 按钮，便执行选定吸嘴的操作。
[ 吸嘴交换 ] 按钮
贴装头上贴装吸嘴。
Note
通过将机种切换后的吸嘴准备于增设 ( 选项 ) 的吸嘴储料器，使吸嘴
收纳和吸嘴贴装连续动作。
[ 吸嘴收纳 ] 按钮
将吸嘴收纳到吸嘴储料器中。
界面展开
1209-002
5. 吸嘴交换
