2OM-1732 2-3-21 (C04) 设定 Fig.2B3-22 (C04_01) 传送带宽度 在切换机种时，设定是否进行传送带宽度的设定。 界面展开 1209-002 3.3 操 作
2OM-1732
2-3-20
(C03_01)
线路板识别设定
共通:用生产线共通设定进行线路板识别。
个别:用每台装置的设定进行线路板识别。
(C03_02)
指定横梁
选择指定进行全体线路板识别和分割线路板识别的横梁的数据。
横梁 1 :请只在横梁 1 进行线路板识别时选择。
横梁 2 :请只在横梁 2 进行线路板识别时选择。
自动 ( 单横梁 ) :装置判断横梁 1、2 中哪一个最适合后，进行单个
横梁的线路板识别。
双横梁 :请在横梁 1 和横梁 2 两个横梁进行线路板识别时选
择。
Note
各个线路板识别与该线路板识别指定横梁无关，在进行元件贴装的横
梁执行线路板识别。
(C03_03)
顺序
是指定线路板识别实行定时的数据。
建议通常设定
“
吸取元件后
”
。
Note
设定为
“
吸取元件后
”
，在向线路板定位部搬入线路板动作中吸取元
件，进行元件识别。
从而在识别线路板后，可立即贴装元件，因此可有效缩短线路板完成
时间。
吸取元件后:吸取贴装元件后进行线路板识别。
吸取元件前:在吸取元件前进行线路板识别。
在吸取元件的状态下，无法进行线路板识别时进行选择。
1206-001
3.3 操 作
2OM-1732
2-3-21

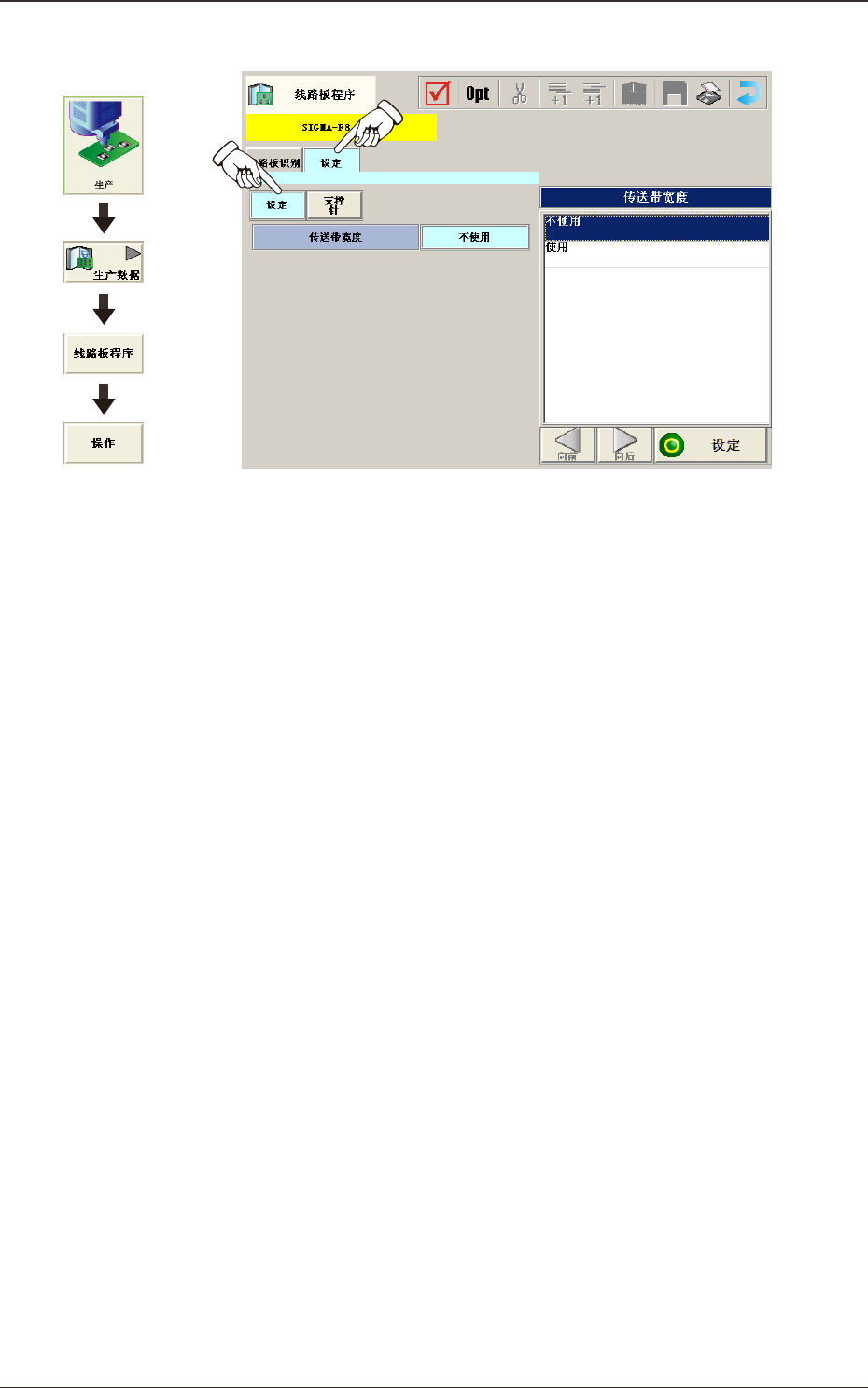

(C04) 设定
Fig.2B3-22
(C04_01)
传送带宽度
在切换机种时，设定是否进行传送带宽度的设定。
界面展开
1209-002
3.3 操 作
2OM-1732
2-3-22

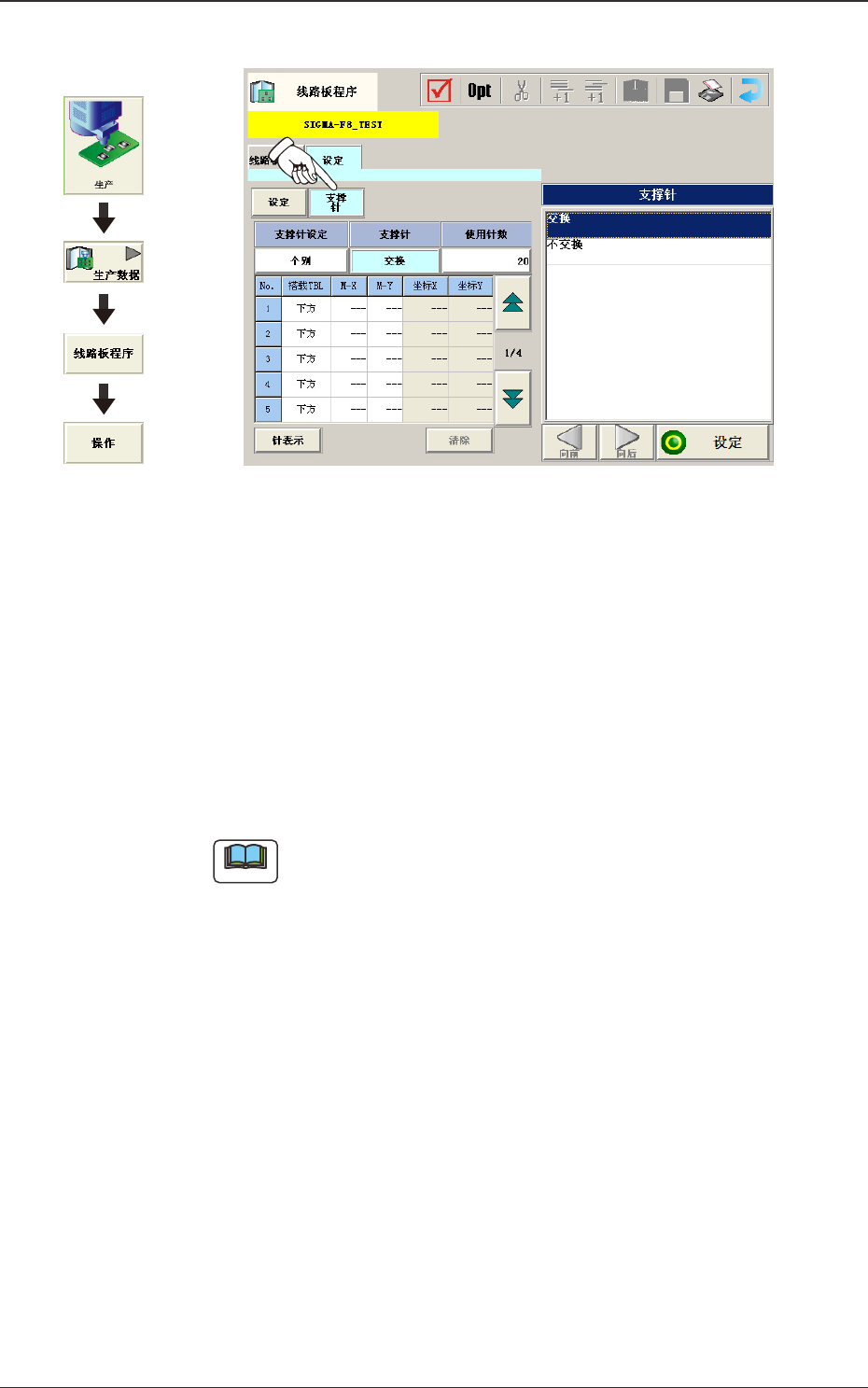

(C05) 支撑针 ( 支撑销 )
Fig.2B3-23
(C05_01)
支撑针设定
从共通、个别选择设定。
共通
设定为生产线共通数据。
个别
设定为装置个别的数据。
Note
生产线搭载在多台装置时，生产线共通数据在生产线内所有装置
(SIGMA-F8) 上的设定都相同，装置个别数据可按每台装置设定个别
数据。
(C05_02)
支撑针
在切换机种时，设定是否进行支撑销的自动设定。
(C05_03)
使用针数
设定在生产运行中使用的针数。
•
数据的设定范围
1 ～ 20 本
界面展开
1209-002
3.3 操 作
