2OM-1732
1-4-1
4. 运行方式
设定进行生产运行时各种运行方式指定的限制和测试运行时的动作方法。
[1]
Fig.2A4-1
[1] Tab 及选项卡
运行方式界面分为以下 3 个选项卡，按下 Tab，便显示各选项卡。
Table 2A4-1
Tab 内 容
运行模式 进行运行模式的切换、生产的中断。
指定运行方式 进行运行速度减速指定等运行方式的设定。
测试运行 进行测试运行的设定。
界面展开
1206-001
4. 运行方式
2OM-1732
1-4-2
4.1 运行模式
[3]
[1]
[2]
Fig.2A4-2
[1] 运行模式
按以下按钮切换运行模式。
[ 贴装 ] 按钮 :进行生产运行时选择此按钮。
[ 通过 ] 按钮 :进行通过运行时选择此按钮。
设定通过运行时，在
“
生产运行
”
界面的上部
“
状态显示
”
中，显示
“
通过
”
。
状态显示
Fig.2A4-3
[2] 启动方式
按以下按钮，指定启动方式。
[ 自动 ] 按钮 :自动开始。
[1 个元件贴装 ] 按钮:贴装指定的 1 个元件后停止。
界面展开
1206-001
4.1 运行模式
2OM-1732
1-4-3
[3] 运行中断
按下运行中断按钮，
“
暂停
”
状态被解除，装置便进入
“
停止中
”
状态。
Note
在生产运行中按下操作台的 [STOP] 按钮时等装置进入
“
暂停
”
状态
时，运行中断按钮被激活。
•
补给元件时或测试运行时的生产运行的开始
指定启动方式、启动步骤，按下操作台的 [START] 按钮，开始生产运行。
按下
“
启动方式
”
的 [ 半自动指定步骤 ] 按钮，如下切换界面。
[1]
[2] [3]

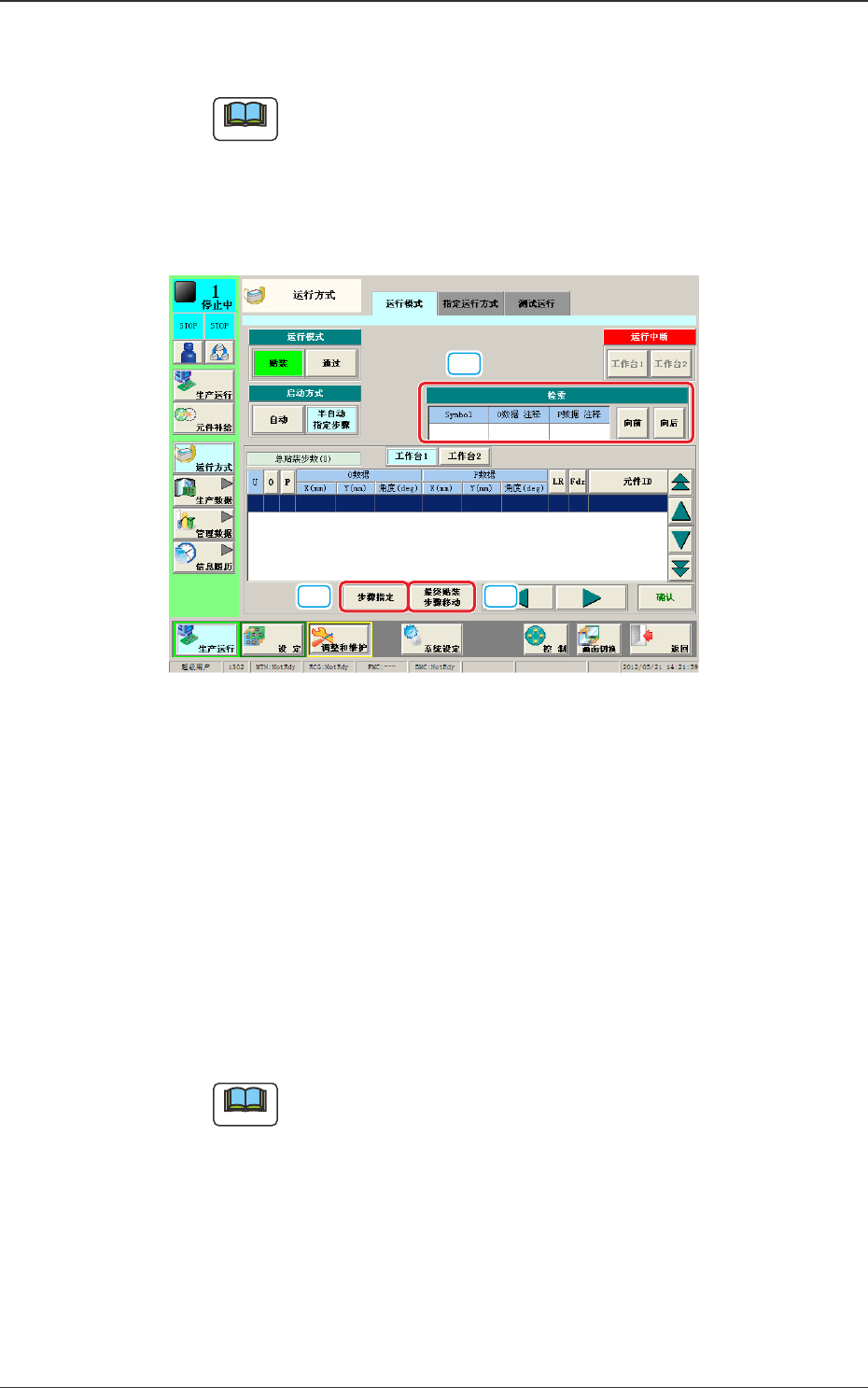

Fig.2A4-4
“
运行模式
”
选项卡
[1] 检索
在 Symbol( 符号 )、O 数据注释、P 数据注释输入字符，可按 [ 向前 ]
按钮、[ 向后 ] 按钮，依次进行检索。
[2] [ 步骤指定 ] 按钮
想要从线路板程序的任意一个步骤 No. 开始运行时，指定开始步骤
No.。
选择的指定步骤的背景颜色显示为蓝色。
在按下 [ 步骤指定 ] 按钮显示的输入界面，可以依次指定开始步骤
No.U、O、P。
Note
通常按元件实际贴装顺序显示。通过按下 [O] 或 [P] 按钮，可以按升
序重新排列。
即使重新排列，也不会改变元件实际贴装顺序。
[3] [ 最终贴装步骤移动 ] 按钮
移动到最终贴装的步骤。
1209-002
4.1 运行模式
