2OM-1732
6-4-2
[2] 吸嘴交换
[ 吸嘴收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将吸嘴收纳到吸
嘴贮备器 ( 储料器 ) 内。
[3] 支撑针 ( 支撑销 )
[ 支撑针全收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将支撑销收纳达
到保管区域。
[ 支撑针贮备器 ( 保管 ) 区域编辑 ] 按钮
手动移动线路板支撑销或发生错误时，进行保管区域的编辑。
按下 [ 支撑针贮备器区域编辑 ] 按钮，便显示
“
支撑针贮备器区域编
辑
”
界面。
Reference
“
支撑针贮备器区域编辑
”
界面的详细内容请参照
“
第六章
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
”
章节。
[4] 线路板定位部选择按钮
选择进行设定作业侧的线路板定位部。
[L 侧 ] 按钮 : 线路板定位 L 部
[R 侧 ] 按钮 : 线路板定位 R 部
[5]
线路板位置定位
[ 执行线路板定位 ] 按钮 : Z 夹板和支撑台上升，线路板被定位。
[ 解除线路板定位 ] 按钮 : Z 夹板和支撑台下降，线路板定位被解除。
[6] 传送带宽度
线路板尺寸 Y( 纵 )、Y 基准位置
显示生产机种线路板程序数据中设定的线路板尺寸 Y( 纵 )、Y 基准位
置。
[ 间隔 ( 余量 )] 按钮
为传送带宽度和线路板之间保持余裕的数据。
实际的传送带宽度为
“
线路板尺寸 Y( 纵 )
”
+
“
余量 ( 建议值 :0.5mm)
”
。
1209-002
4. 传送带设定
2OM-1732
6-4-3
4.1 线路板支撑销和传送带宽度的设定步骤
•
手动更换支撑销时
线路板支撑销是为适当保持线路板上面的高度、获得贴装稳定性而设置
的。
传送带宽度设定不正确时，无法正确安装线路板支撑销。
Note
贴装 0402、0603 元件时，确保线路板的平坦度很重要。
请使用支撑销或支撑治具。
关于支撑治具的制作，请咨询雅马哈发动机株式会社的营业部门或销售
代理店。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
Procedure

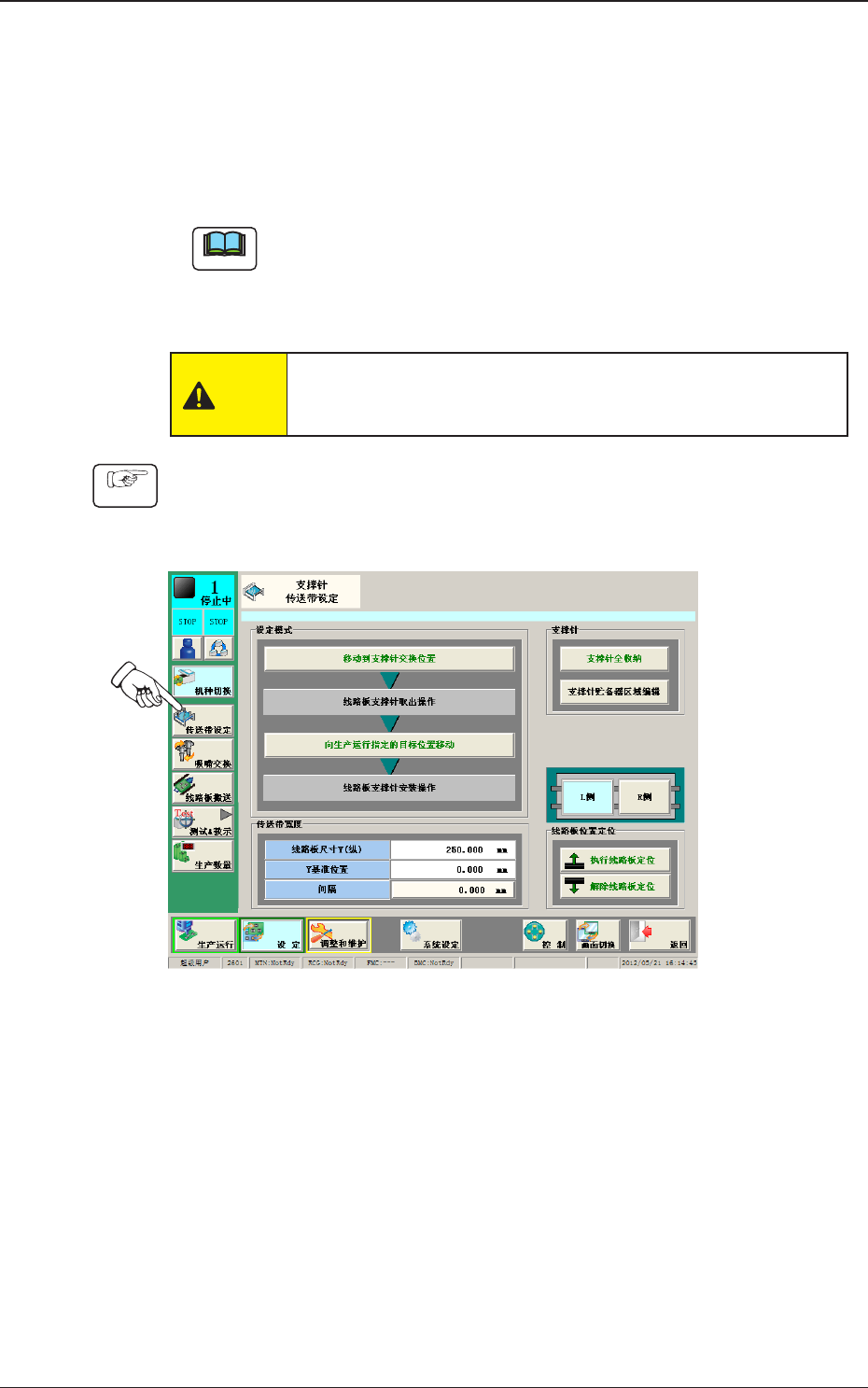

(1)按下子菜单栏的 [ 传送带设定 ] 按钮，显示
“
支撑针 ( 支撑销 )传送
带设定
”
界面。
Fig.2F4-4
(2)按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度放宽到最大宽度。)
(3)按下机盖锁定开关。
( 透明盖锁定被解除。)
(4)打开透明盖，拆卸支撑销。
(5)关闭透明盖，按下机盖锁定开关。
1209-002
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1732
6-4-4
(6) 按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
(7)
按下机盖锁定开关，亮开关灯。
( 透明盖锁定被解除。)
(8) 打开透明盖。
(9)
将线路板支撑销垂直插入到支撑台的孔内。
( 将线路板支撑销分散设置，以便均等支撑整体对象线路板。)
Notice
在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，就
有可能变形，因此请注意。
(10) 确认支撑台上没有遗落的线路板支撑销。
( 请确认支撑台孔内没有掉入元件或垃圾。)
(11) 关闭透明盖。
(12)
按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)

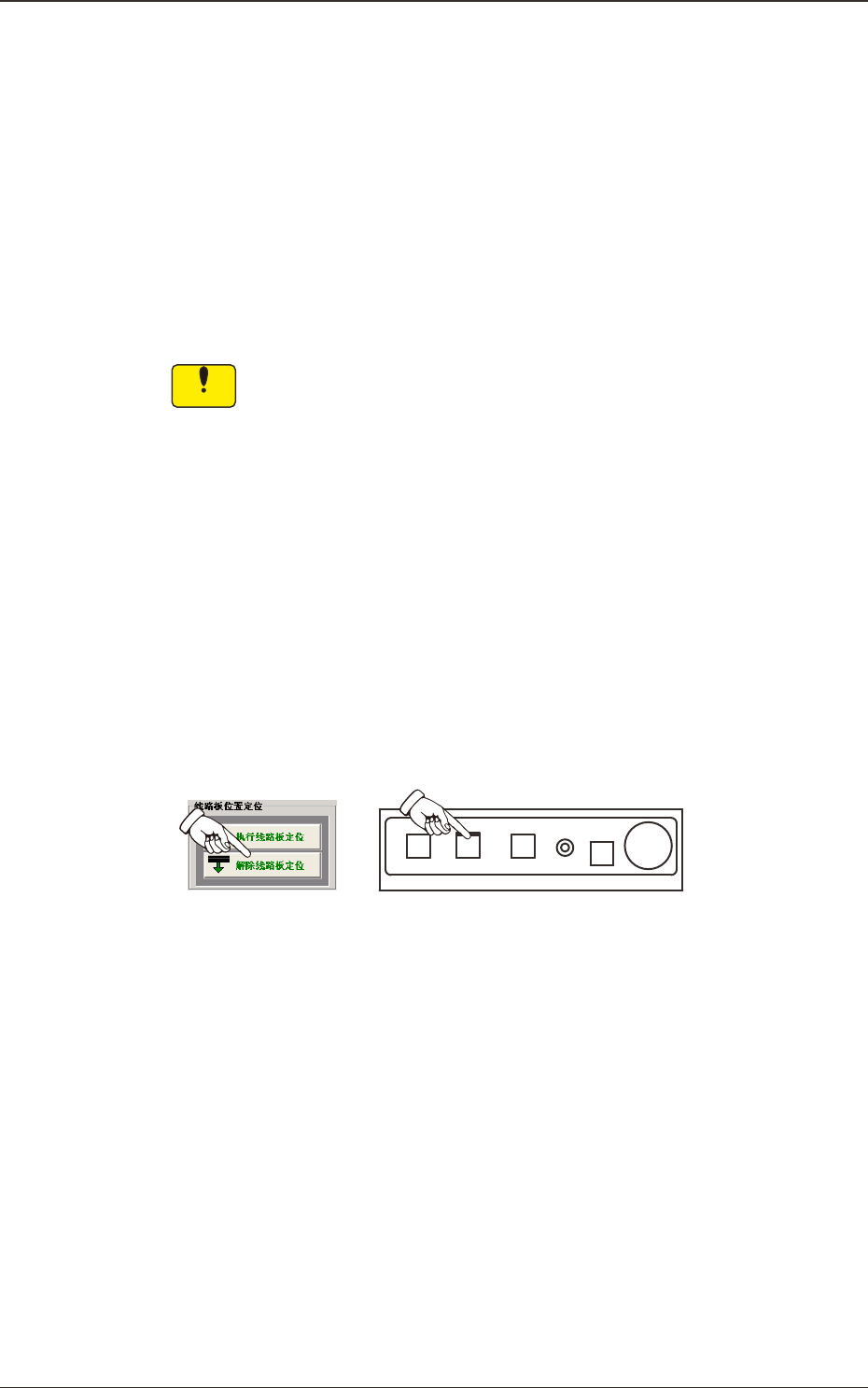

(13) 按下
“
线路板位置定位
”
的 [ 解除 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 支撑台下降。)
Fig.2F4-5
1206-001
4.1 线路板支撑销和传送带宽度的设定步骤
