2OM-1732 6-4-1 1209-002 4. 传送带设定 4. 传送带设定 显示 “ 支撑针 传送带设定 ” 界面。 [1] [2] [3] [4] [5] [6] Fig.2F4-1 [1] 设定模式 进行支撑销的变更、支撑针保管区域的编辑作业时使用。 Note 显示根据生产机种线路板程序的设定而有所不同。 Fig.2F4-2 支撑销的设定为 “ 更换 ( 自动更换 ) ” 时显示上述内容。 Fig.2F4-3 支撑销的设定为…
2OM-1732
6-3-41206-001
2OM-1732
6-4-11209-002
4. 传送带设定
4. 传送带设定
显示
“
支撑针 传送带设定
”
界面。
[1]
[2]
[3]
[4]
[5]
[6]

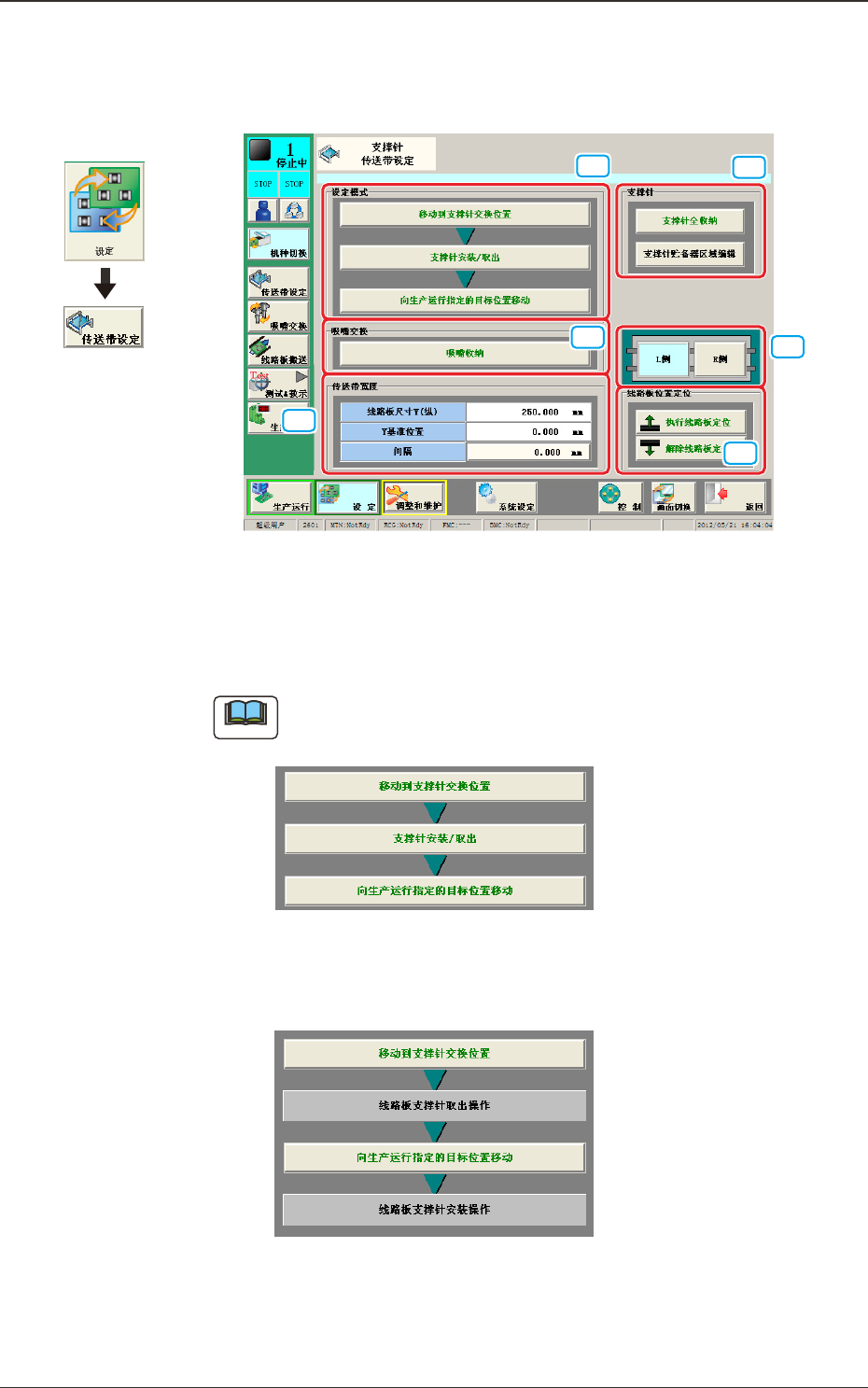

Fig.2F4-1
[1] 设定模式
进行支撑销的变更、支撑针保管区域的编辑作业时使用。
Note
显示根据生产机种线路板程序的设定而有所不同。
Fig.2F4-2
支撑销的设定为
“
更换 ( 自动更换 )
”
时显示上述内容。
Fig.2F4-3
支撑销的设定为
“
不更换 ( 手动更换 )
”
时显示上述内容。
界面展开
2OM-1732
6-4-2
[2] 吸嘴交换
[ 吸嘴收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将吸嘴收纳到吸
嘴贮备器 ( 储料器 ) 内。
[3] 支撑针 ( 支撑销 )
[ 支撑针全收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将支撑销收纳达
到保管区域。
[ 支撑针贮备器 ( 保管 ) 区域编辑 ] 按钮
手动移动线路板支撑销或发生错误时，进行保管区域的编辑。
按下 [ 支撑针贮备器区域编辑 ] 按钮，便显示
“
支撑针贮备器区域编
辑
”
界面。
Reference
“
支撑针贮备器区域编辑
”
界面的详细内容请参照
“
第六章
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
”
章节。
[4] 线路板定位部选择按钮
选择进行设定作业侧的线路板定位部。
[L 侧 ] 按钮 : 线路板定位 L 部
[R 侧 ] 按钮 : 线路板定位 R 部
[5]
线路板位置定位
[ 执行线路板定位 ] 按钮 : Z 夹板和支撑台上升，线路板被定位。
[ 解除线路板定位 ] 按钮 : Z 夹板和支撑台下降，线路板定位被解除。
[6] 传送带宽度
线路板尺寸 Y( 纵 )、Y 基准位置
显示生产机种线路板程序数据中设定的线路板尺寸 Y( 纵 )、Y 基准位
置。
[ 间隔 ( 余量 )] 按钮
为传送带宽度和线路板之间保持余裕的数据。
实际的传送带宽度为
“
线路板尺寸 Y( 纵 )
”
+
“
余量 ( 建议值 :0.5mm)
”
。
1209-002
4. 传送带设定
