2OM-1732 2-3-37 (E02)吸嘴贮备器 ( 储料器 )11、12、21、22 在 “ 吸嘴配置 ” 界面中， 按下 [ 吸嘴贮备器 11]、 [ 吸嘴贮备器 12]、 [ 吸 嘴贮备器 21] 或 [ 吸嘴贮备器 22]Tab，便显示以下界面。 Fig.2B3-34 (E02_01)吸嘴贮备器 11、12、21、22 地址贮备器类型 1 ～ 15 是将吸嘴配置在吸嘴储料器指定位置 ( 地址贮备器类型 ) 的数据。 高…
2OM-1732
2-3-36
3.5 吸嘴配置
(E01)吸嘴配置
在
“
吸嘴配置
”
界面中，按下 [ 吸嘴配置 ]Tab，便显示以下界面。

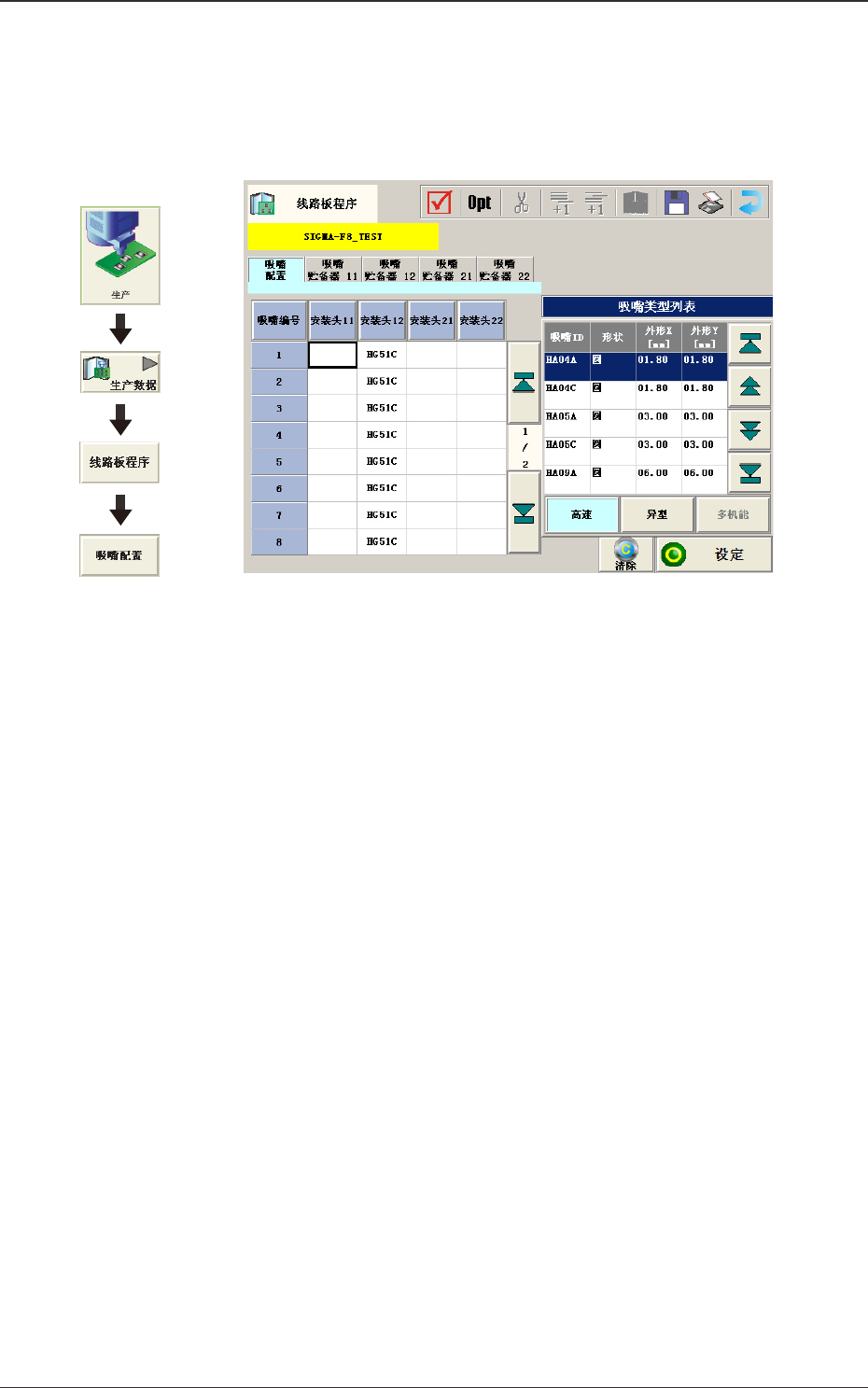

Fig.2B3-33
(E01_01)吸嘴配置
安装头 11、12、21、22
吸嘴编号 1 ～ 15
是将吸嘴配置在安装头指定位置 ( 吸嘴配置 No.) 的数据。
1209-002
3.5吸嘴配置
界面展开
2OM-1732
2-3-37
(E02)吸嘴贮备器 ( 储料器 )11、12、21、22
在
“
吸嘴配置
”
界面中，按下 [ 吸嘴贮备器 11]、[ 吸嘴贮备器 12]、[ 吸
嘴贮备器 21] 或 [ 吸嘴贮备器 22]Tab，便显示以下界面。

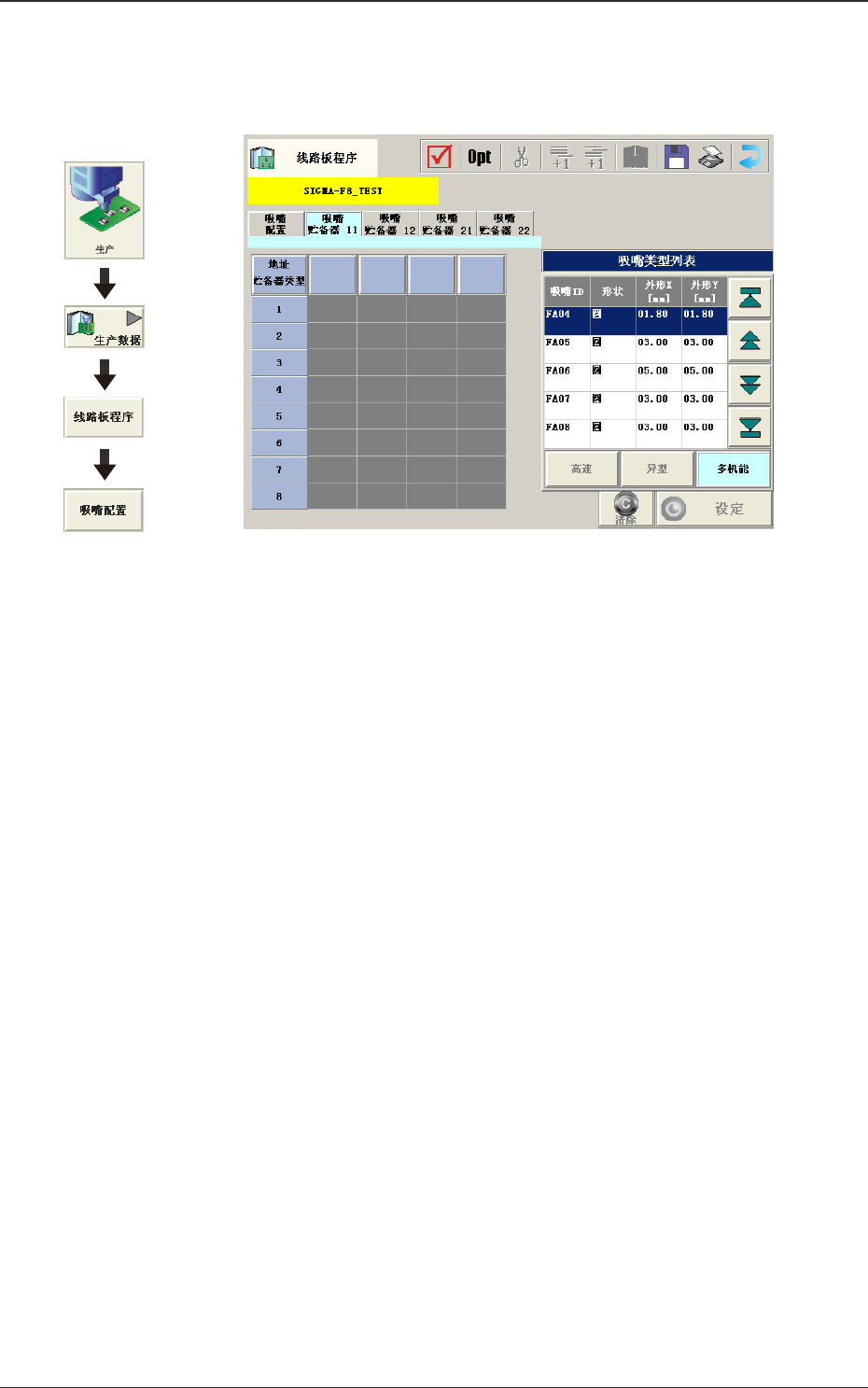

Fig.2B3-34
(E02_01)吸嘴贮备器 11、12、21、22
地址贮备器类型 1 ～ 15
是将吸嘴配置在吸嘴储料器指定位置 ( 地址贮备器类型 ) 的数据。
高速 : 1 ～ 15
界面展开
1209-002
3.5吸嘴配置
2OM-1732
2-3-38
3.6 元件配置
(F01)元件配置
在
“
元件配置
”
界面中，按下 [ 模块 1] 或 [ 模块 2]Tab，便显示以下
界面。

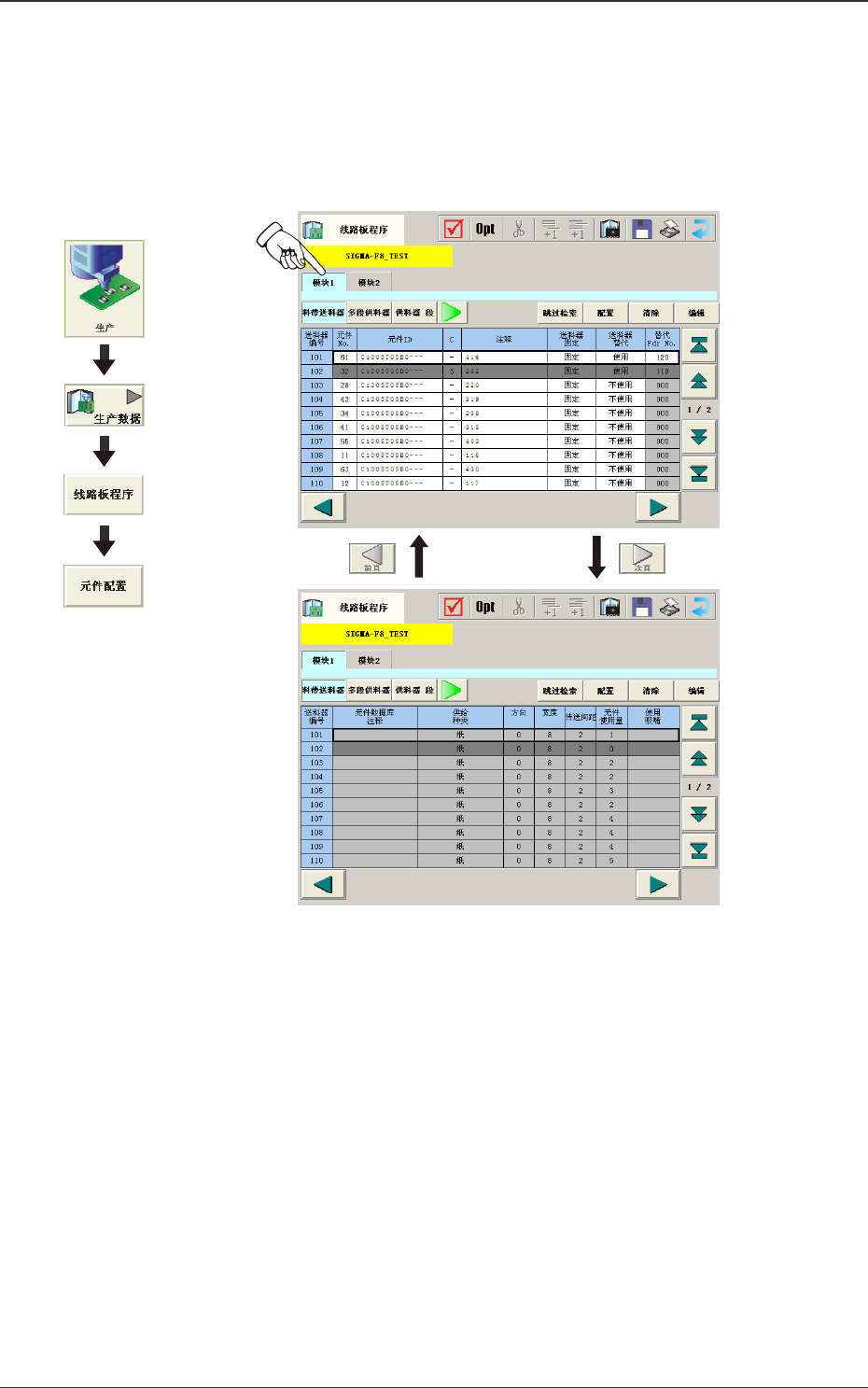

Fig.2B3-35
(F01_01)
送料器编号
是表示元件配置数据的送料器编号。
模块 1 : 101 ～ 150
模块 2 : 201 ～ 250
(F01_02)
元件 ID
设定元件 ID。
界面展开
1209-002
3.6元件配置
