2OM-1732 2-3-24 3.4 控 制 (D01) 控制 在 “ 控制 ” 界面中，按下 [ 控制 ]Tab，便显示以下界面。 Fig.2B3-25 (D01_01) 运行形式 选择运行形式设定为 “ 生产 ” 或 “ 通过 ” 。 通常选择 “ 生产 ” 。 生产 :进行生产运行。 通过 :进行通过运行。 Note 将设定为 “ 通过 ” 的线路板程序安装在生产机种数据时，真空泵自动 被设为 OFF。 界面…
2OM-1732
2-3-23
(C05_04)
搭载 TBL
设定支撑销的搭载支撑台为下方或上方。
(C05_05)
M-X、M-Y
设定支撑销的位置 (M-X、M-Y)。
坐标 X、坐标 Y
显示设定的支撑销的坐标。
•
数据的设定范围
上方
M-X:1 ～ 26
M-Y:1 ～ 45
下方
M-X:1 ～ 31
M-Y:1 ～ 45
Note

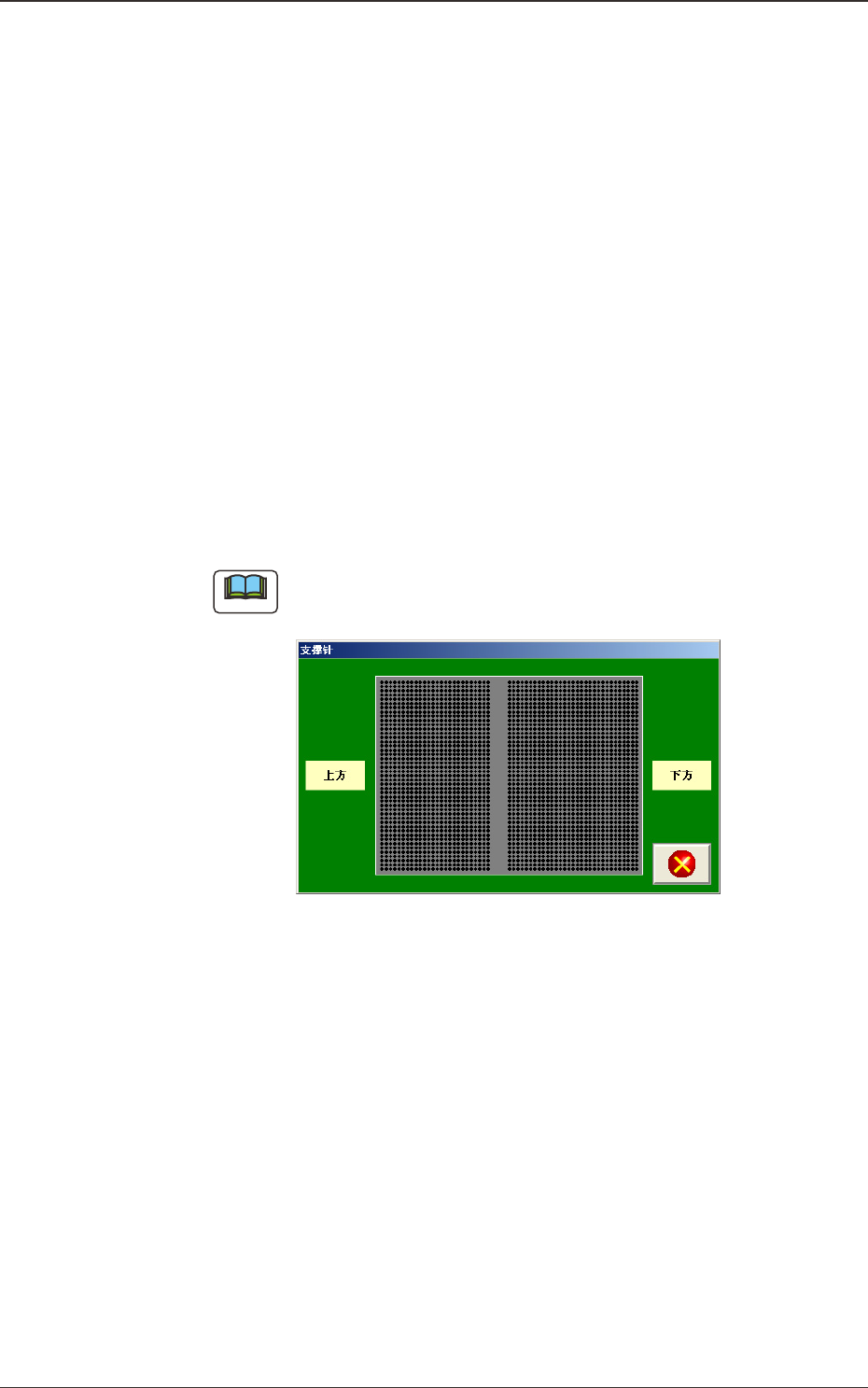

(a)按下 [ 针表示 ( 销显示 )] 按钮，便显示
“
支撑针 ( 支撑销 )
”
对
话框，可以确认支撑销的位置。
Fig.2B3-24
(b)按下 [ 清除 ] 按钮，所选编号的支撑销被清除。
1209-002
3.3 操 作
2OM-1732
2-3-24
3.4 控 制
(D01) 控制
在
“
控制
”

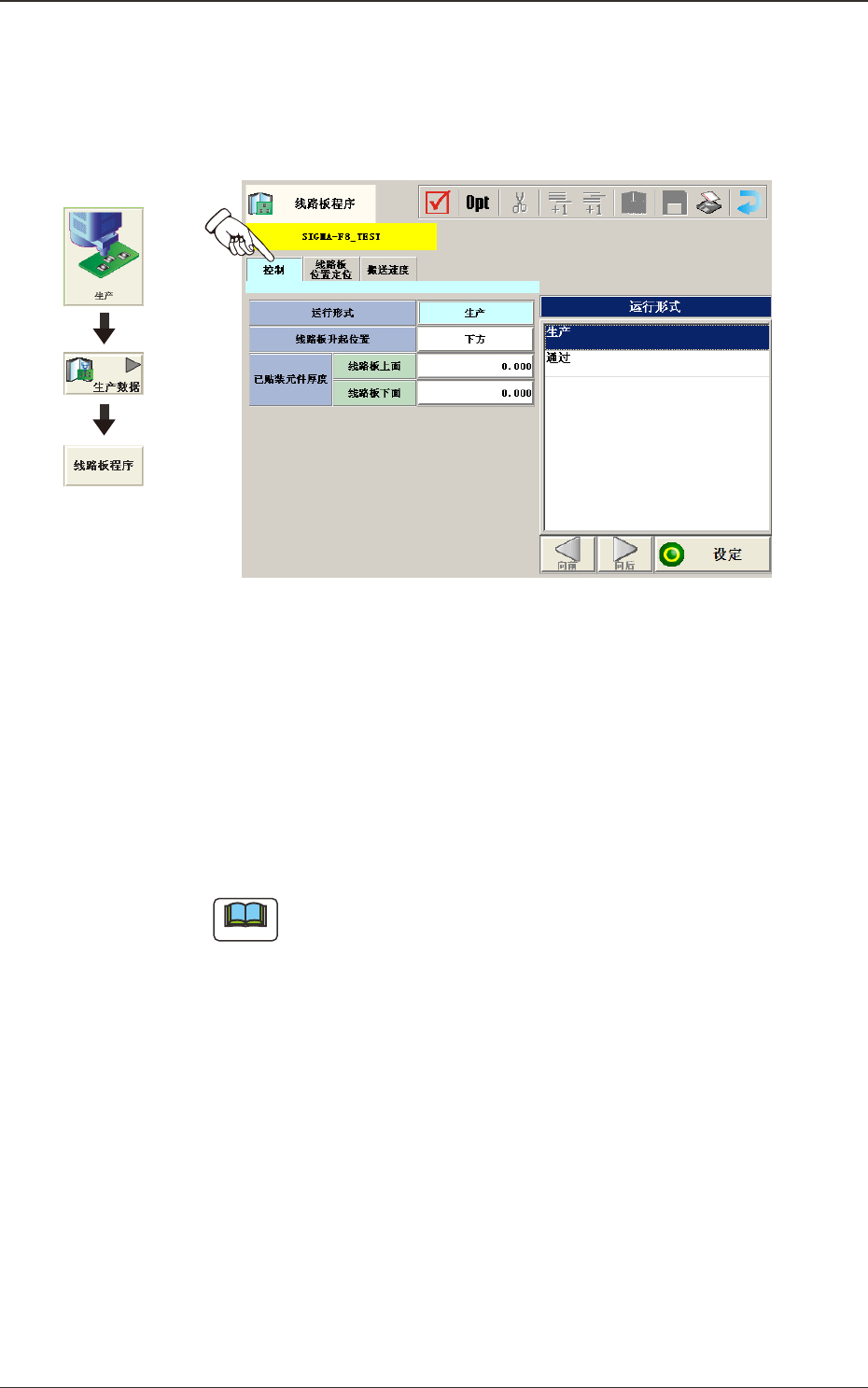

界面中，按下 [ 控制 ]Tab，便显示以下界面。
Fig.2B3-25
(D01_01)
运行形式
选择运行形式设定为
“
生产
”
或
“
通过
”
。
通常选择
“
生产
”
。
生产:进行生产运行。
通过:进行通过运行。
Note
将设定为
“
通过
”
的线路板程序安装在生产机种数据时，真空泵自动
被设为 OFF。
界面展开
1209-002
3.4 控 制
2OM-1732
2-3-25
(D01_02)
线路板升起位置
选择线路板的升起位置。
下方
在下方进行贴装。
Note
线路板升起位置为下方固定。
生产位置
Fig.2B3-26
1209-002
3.4 控 制
