2OM-1732
4-2-11
2.3 各吸嘴信息
分别显示各安装头 / 吸嘴的吸取信息。
在
“
装置生产信息
”
界面中，按下 [ 各吸嘴信息 ]Tab，便显示以下选项卡。
[5] [6] [7][2][1] [3] [4] [8] [9] [10]
Fig.2D2-9
“
各吸嘴信息
”
选项卡 (1/2)
[11]
[12]
[13]
[14]
Fig.2D2-10
“
各吸嘴信息
”
选项卡 (2/2)
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 吸嘴编号 ] 按钮，便返回到初始显示 ( 吸嘴编号顺序 )。
每个安装头分别显示吸嘴生产信息的界面。
按下按钮，便切换为对应的安装头的界面。
1206-001
2.3 各吸嘴信息
2OM-1732
4-2-12
[1] 吸嘴编号
是吸嘴编号。
[2]
吸着回数 ( 吸取次数 )[A]
各吸嘴吸取动作次数。
[3] 异常合计 [B]
在 [5] ～ [13] 中检出的合计次数。
[4]
异常率 [B]/[A](%)
异常合计数对吸取次数的百分比。
[5] 无元件 ( 传感器 )
元件状态检测传感器检出各吸嘴
“
无元件
”
的合计次数。
[6]
无元件 ( 认识 ( 识别 ))
在识别处理中检出各吸嘴
“
无元件
”
的合计次数。
[7] 元件立直 ( 立起 )( 传感器 )
元件状态检测传感器检测出各吸嘴
“
元件立直
”
的合计次数。
[8] 元件认识异常
在识别处理中检出各吸嘴异常的合计次数。
[9]
元件厚度异常
元件状态检测传感器检出各吸嘴
“
元件厚度异常
”
的合计次数。
[10] 吸者偏离 ( 吸取偏差 )( 认识 )
在识别处理中各吸嘴吸取偏差异常判定的次数。
[11]
元件姿势 ( 认识 )
在识别处理中各吸嘴的发生正反面判定异常及极性判定异常的次数。
[12] 测记值 ( 计测值 ) 异常
成为计测值异常的各送料器的合计次数。
[13]
共面性异常
各送料器检出
“
共面性异常
”
的合计次数。选项贴装时检出的异常。
[14] 各送料器更新时间
显示各吸嘴更新时间。
1206-001
2.3 各吸嘴信息
2OM-1732
4-2-13

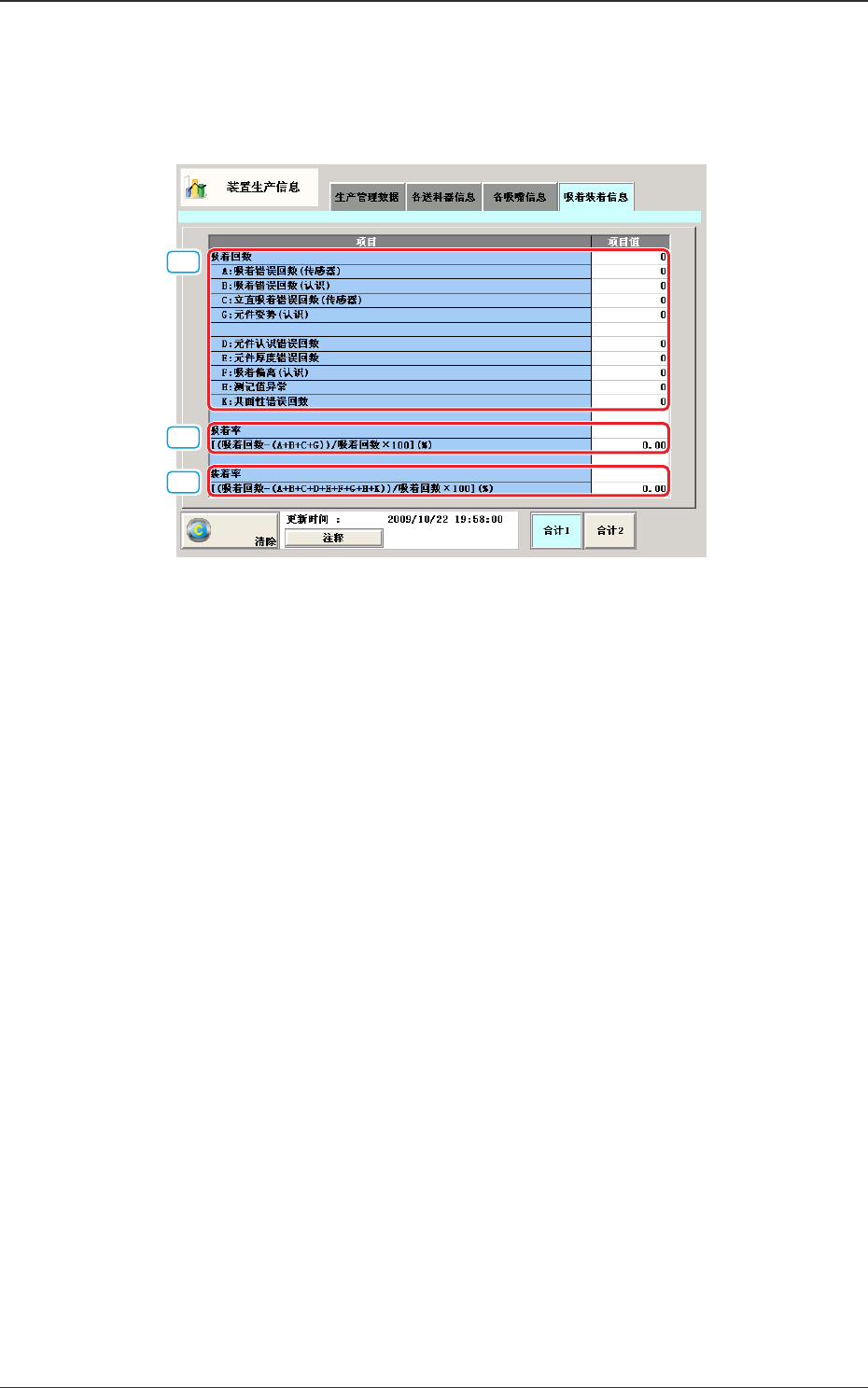

2.4 吸着装着信息 ( 吸取贴装信息 )
在
“
装置生产信息
”
界面中，按下 [ 吸着装着信息 ]Tab，便显示以下选
项卡。
[1]
[2]
[3]
Fig.2D2-11
“
吸着装着信息
”
选项卡
[1] 吸着回数 ( 吸取次数 )
元件的吸取次数。
A. 吸着错误回数 ( 吸取错误次数 )( 传感器 )
元件状态检测传感器检测出
“
无元件
”
的次数。
( 元件识别 NG 中元件状态检测传感器 NG 时 )
B. 吸着错误回数 ( 认识 ( 识别 ))
在元件识别处理中检出
“
无元件
”
的次数。
C. 立直吸着错误回数 ( 传感器 )
元件识别处理中判定为 OK，但用元件状态检测传感器检测出 NG 的次
数。
G. 元件姿势 ( 认识 )
在识别处理中判定为
“
正反面判定异常
”
及
“
极性判定异常
”
的次数。
D. 元件认识错误回数
在识别处理中，判定为 NG 的次数。
E. 元件厚度错误回数
元件状态检测传感器检测出
“
元件厚度异常
”
的次数。
1206-001
2.4 吸着装着信息 ( 吸取贴装信息 )
