2OM-1732 4-2-10 [1] 送料器编号 是送料器编号。 [2] 吸着回数 ( 吸取次数 )[A] 各送料器吸取元件数 ( 吸取动作次数 ) 的合计。 [3] 异常合计 [B] 在 [5] ～ [13] 中检出的合计次数。 [4] 异常率 [B]/[A](%) 异常合计数对吸取元件数的百分比。 [5] 无元件 ( 传感器 ) 元件状态检测传感器检出各送料器 “ 无元件 ” 的合计次数。 [6] 无元件 ( 认识 ( 识别 ))…
2OM-1732
4-2-9
2.2 各送料器信息
在
“
装置生产信息
”
界面中，按下 [ 各送料器信息 ]Tab，便显示以下选
项卡。
[5] [6] [7] [8] [9][1] [2] [3] [4]
Fig.2D2-7
“
各送料器信息
”
选项卡 (1/2)
[10]
[15]
[11]
[12]
[13]
[14]
Fig.2D2-8
“
各送料器信息
”
选项卡 (2/2)
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 送料器编号 ] 按钮，便返回到初始显示 ( 送料器编号顺序 )。
每个送料器安装台分别显示各送料器吸取信息的选项卡。
按下按钮，便切换为对应的送料器安装台选项卡。
1209-002
2.2 各送料器信息
2OM-1732
4-2-10
[1] 送料器编号
是送料器编号。
[2]
吸着回数 ( 吸取次数 )[A]
各送料器吸取元件数 ( 吸取动作次数 ) 的合计。
[3] 异常合计 [B]
在 [5] ～ [13] 中检出的合计次数。
[4]
异常率 [B]/[A](%)
异常合计数对吸取元件数的百分比。
[5] 无元件 ( 传感器 )
元件状态检测传感器检出各送料器
“
无元件
”
的合计次数。
[6]
无元件 ( 认识 ( 识别 ))
在识别处理中检出各送料器
“
无元件
”
的合计次数。
[7] 元件立直 ( 立起 )( 传感器 )
元件状态检测传感器检测出各送料器
“
元件立直
”
的合计次数。
[8] 元件认识异常
在识别处理中检出各送料器异常的合计次数。
[9]
元件厚度异常
元件状态检测传感器检出各送料器
“
元件厚度异常
”
的合计次数。
[10] 吸者偏离 ( 吸取偏差 )( 认识 )
在识别处理中各送料器吸取偏差异常判定的合计次数。
[11]
元件姿势 ( 认识 )
在识别处理中各送料器的发生正反面判定异常及极性判定异常的合计
次数。
[12] 测记值 ( 计测值 ) 异常
各送料器发生计测值异常的合计次数。
[13]
共面性异常
各送料器检出
“
共面性异常
”
的合计次数。选项贴装时检出的异常。
[14] 元件断料回数 ( 次数 )
各送料器检出
“
元件断料
”
的合计次数。
[15] 各送料器更新时间
显示各送料器更新时间。
1206-001
2.2 各送料器信息
2OM-1732
4-2-11

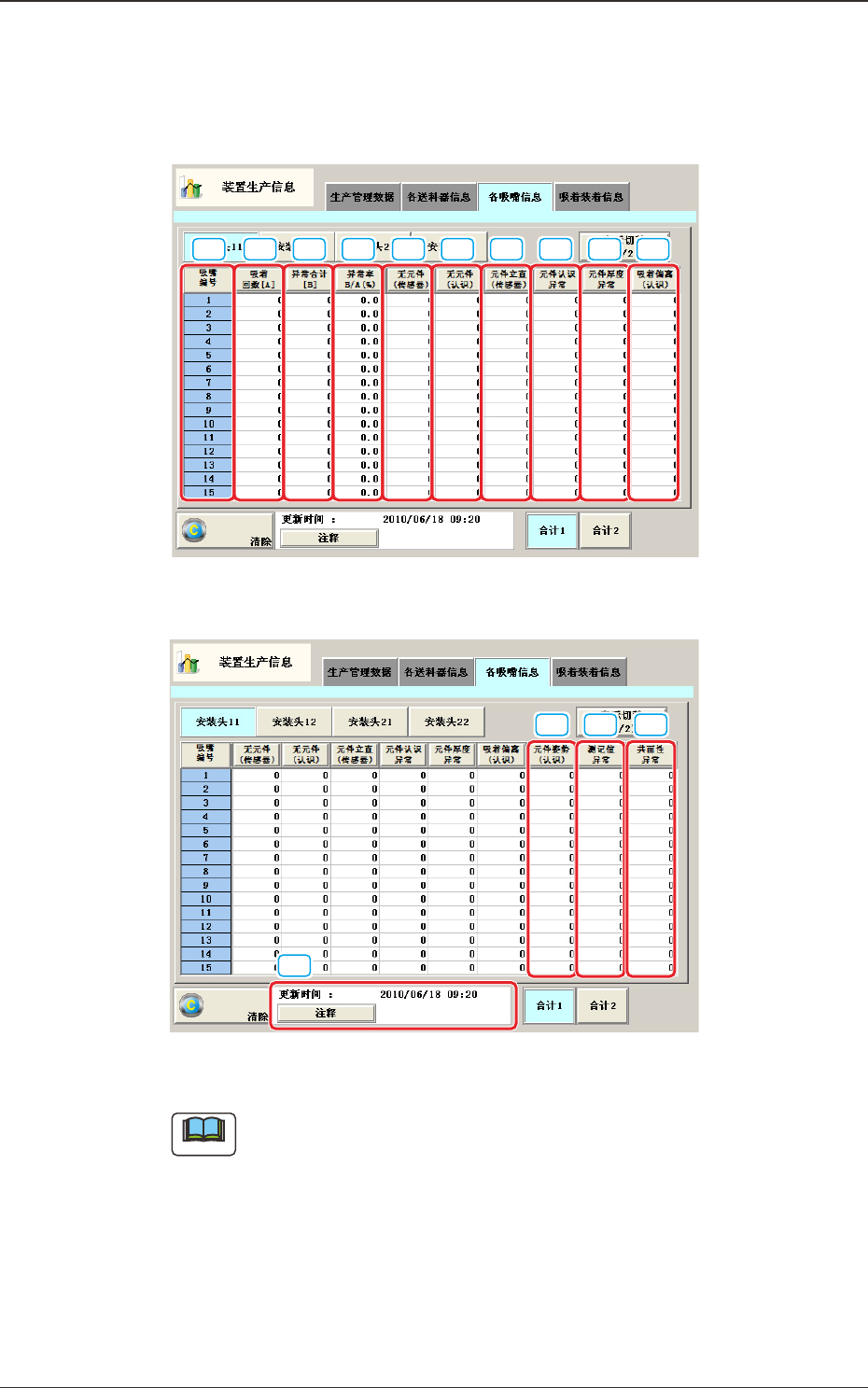

2.3 各吸嘴信息
分别显示各安装头 / 吸嘴的吸取信息。
在
“
装置生产信息
”
界面中，按下 [ 各吸嘴信息 ]Tab，便显示以下选项卡。
[5] [6] [7][2][1] [3] [4] [8] [9] [10]
Fig.2D2-9
“
各吸嘴信息
”
选项卡 (1/2)
[11]
[12]
[13]
[14]
Fig.2D2-10
“
各吸嘴信息
”
选项卡 (2/2)
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 吸嘴编号 ] 按钮，便返回到初始显示 ( 吸嘴编号顺序 )。
每个安装头分别显示吸嘴生产信息的界面。
按下按钮，便切换为对应的安装头的界面。
