2OM-1732-003Y_F8_生产&设定菜单.pdf - 第290页
2OM-1732 6-7-10 1209-001 7.2 贴装坐标教示 7.2.2 目视对齐模式时的识别界面 在 “ 贴装坐标教示 ” 界面中，按下 [ 周期运行 ] 按钮或 [ 指定步骤 ] 按钮、 [ 教示实行 ] 按钮中的任意按钮，便显示以下界面。 [1] [2] [3] [4] [5] Fig.2F7-8 [1] 显示图像操作按钮 切换对识别图像显示领域中显示的图像进行放大或移动等操作的模式。 Reference 关于各按钮的说…
2OM-1732
6-7-91209-001
7.2 贴装坐标教示
[ ] 按钮 : 可以将显示在识别界面显示领域内的图像移动到想要显
示的部分。
2OM-1732
6-7-101209-001
7.2 贴装坐标教示

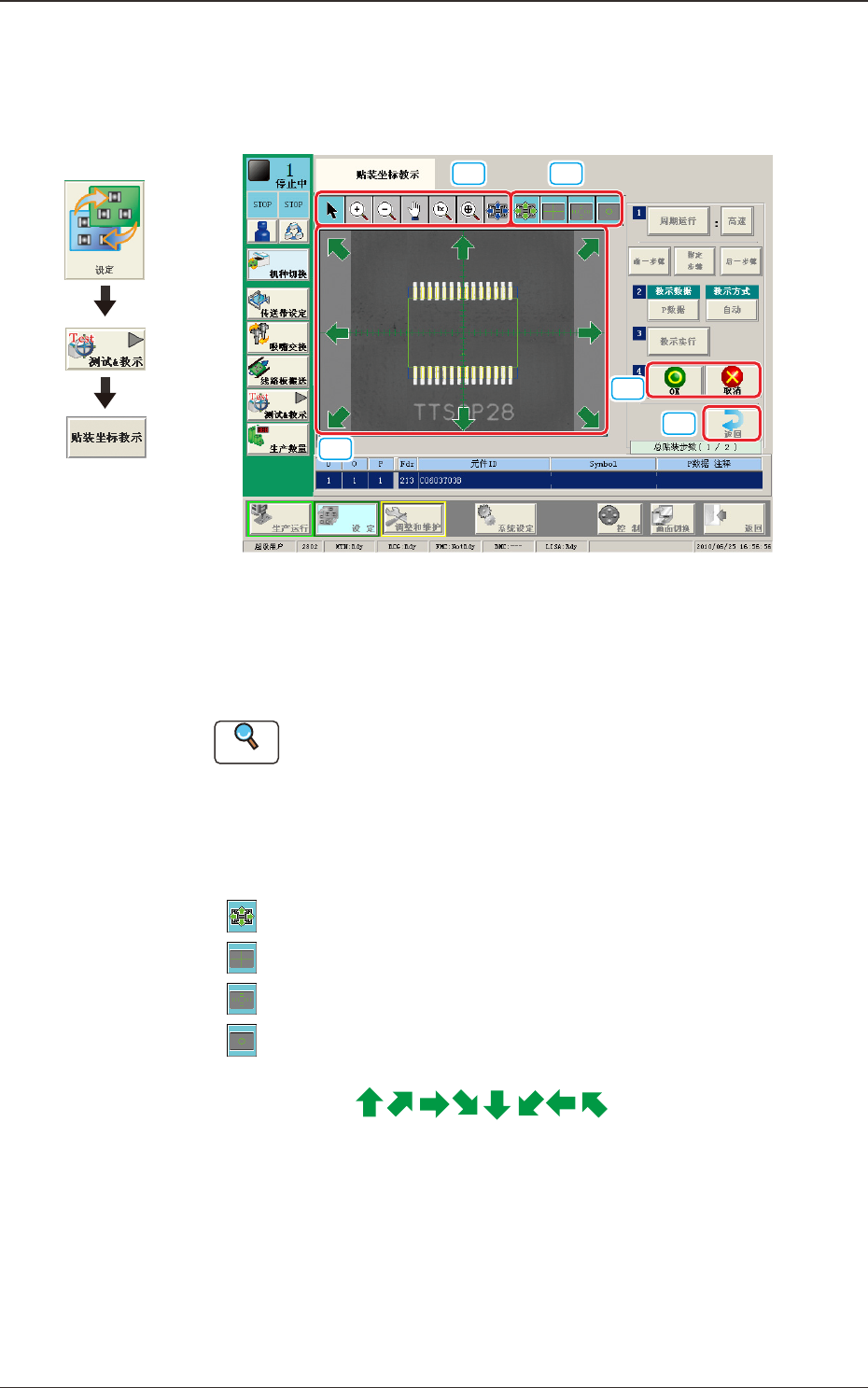

7.2.2 目视对齐模式时的识别界面
在
“
贴装坐标教示
”
界面中，按下 [ 周期运行 ] 按钮或 [ 指定步骤 ] 按钮、
[ 教示实行 ] 按钮中的任意按钮，便显示以下界面。
[1] [2]
[3]
[4]
[5]
Fig.2F7-8
[1] 显示图像操作按钮
切换对识别图像显示领域中显示的图像进行放大或移动等操作的模式。
Reference
关于各按钮的说明，请参照
“
第六章 7.2.1 贴装坐标教示的识别界
面
”
[3] 显示图像操作按钮。
[2] 显示图表选择按钮
选择显示的目视对齐的图解种类。
( 可以复选 )
[
] 按钮 : 对齐显示的图像和图表的位置时使用。
[
] 按钮 : 选择表示照相机中心的十字线显示有无。
[
] 按钮 : 选择刻度显示的有无。
[
] 按钮 : 选择目视对齐对象标记的略图显示有无。
[3] 图表移动按钮 (
按钮 )
点击识别图像显示领域内的箭头所指方向，图像便移动。
界面展开
2OM-1732
6-7-111209-001
7.2 贴装坐标教示
[4] [OK] 按钮
确定目视对齐位置。
[ 取消 ] 按钮
中断目视对齐。
[5]
[ 返回 ] 按钮
返回到贴装坐标教示界面。
