2OM-1732
6-7-11209-002
7. 测试 & 教示
7. 测试 & 教示

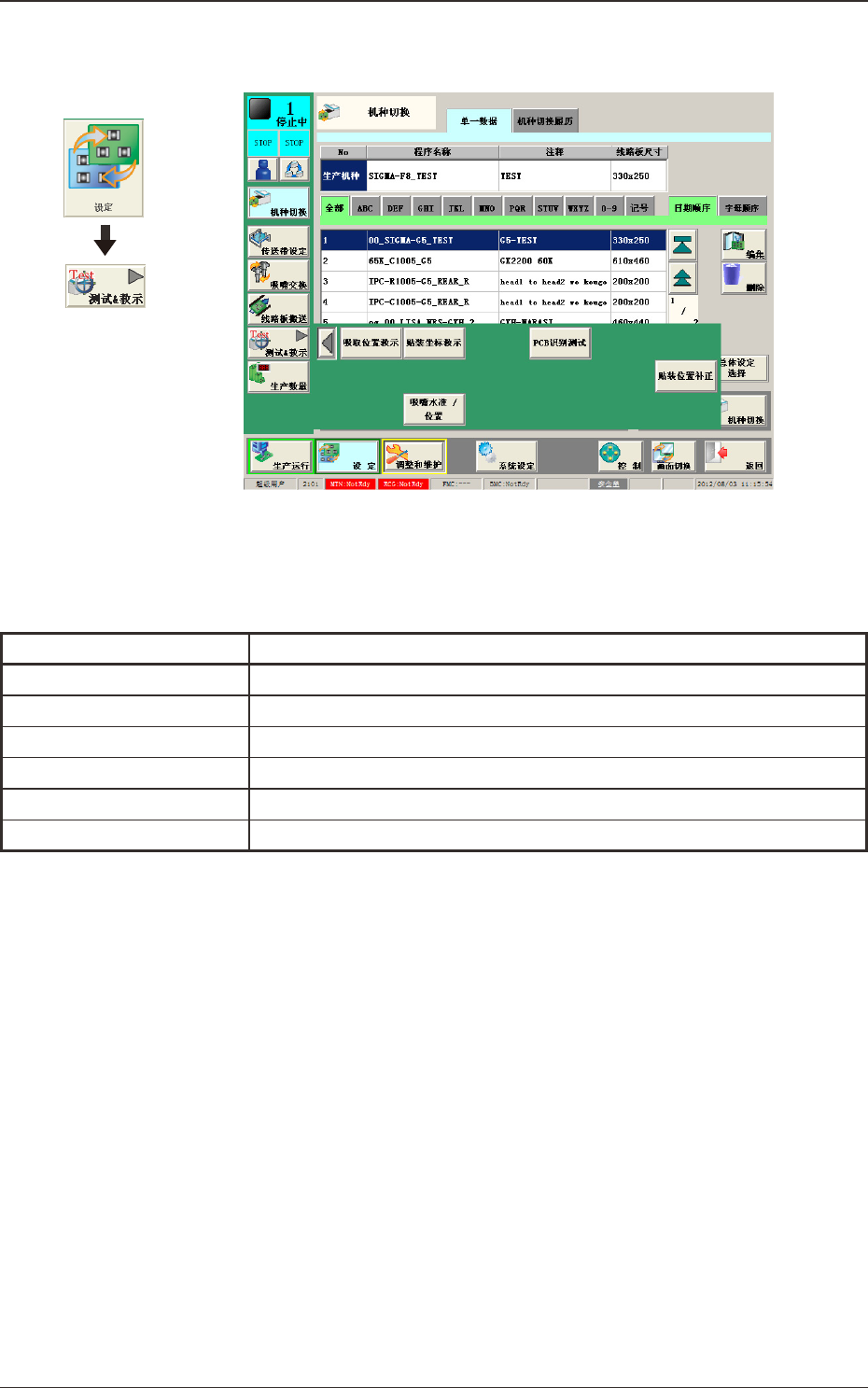

Fig.2F7-1
“
测试 & 教示
”
菜单分为以下 6 个项目，按下按钮，便显示各界面。
Table 2F7-1
界 面 内 容
吸取位置教示 进行吸取位置的教示。
贴装坐标教示 进行贴装坐标教示的确认、教示。
元件识别测试 进行测试 ID 指定的元件的元件识别测试。
PCB 识别测试 进行线路板识别标记的测试。
贴装位置补正 进行贴装位置补正数据的测定，并向线路板程序反映测定结果。
吸嘴水准 / 位置 进行吸嘴水准的教示。
界面展开
2OM-1732
6-7-2
7.1 吸取位置教示
在送料器安装头上、带式送料器上的元件吸取动作相关补正值数据中，对吸
收送料器固有偏差的数据，用线路板识别照相机进行目视对齐教示。
[1]
[2]
[4]
[3]

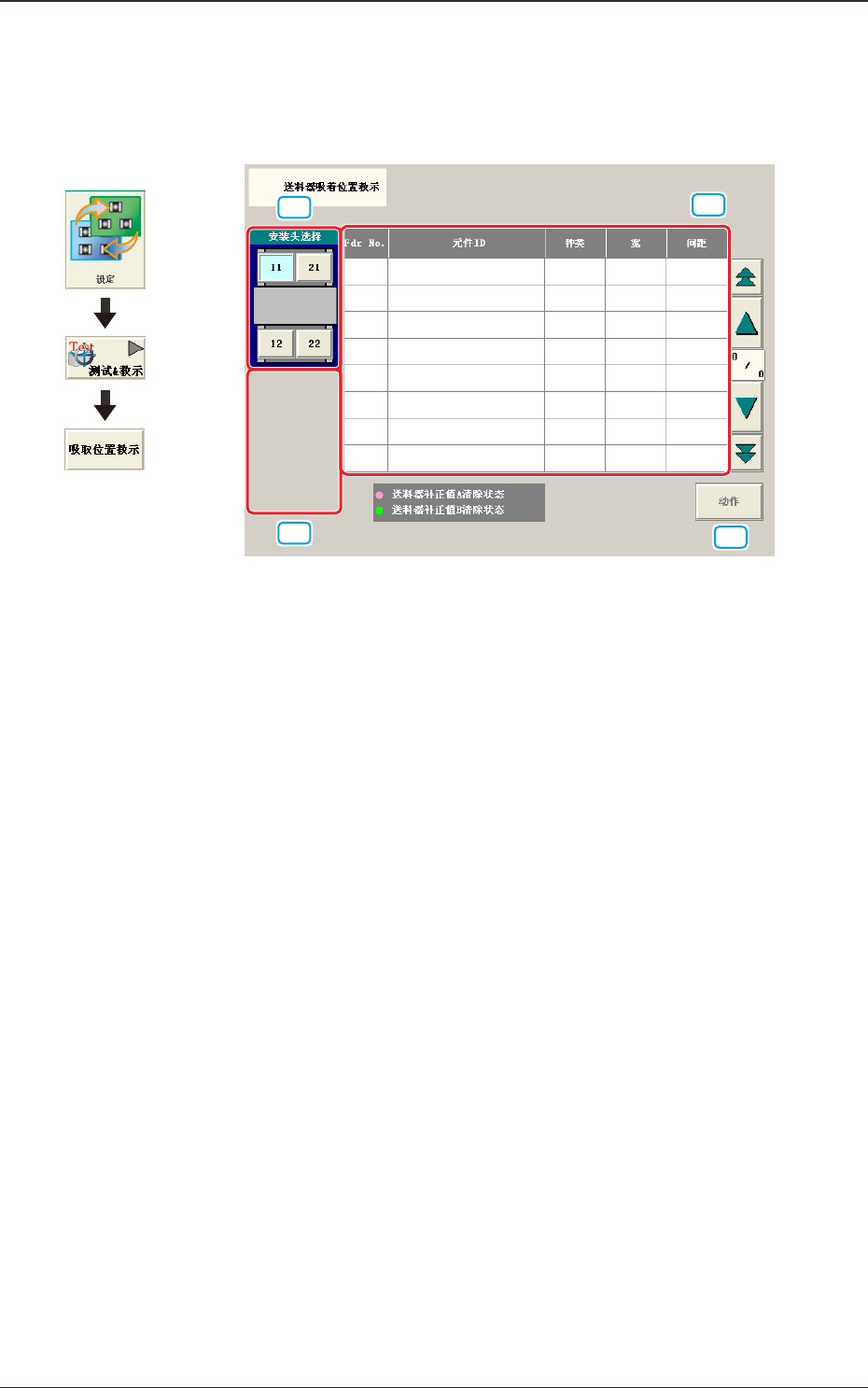

Fig.2F7-2
[1] [ 安装头选择 ] 按钮
图像显示各安装头的按钮。
选择教示使用的安装头 ( 线路板识别照相机 )。
[2] [ 模块选择 ] 按钮
图像显示将各送料器安装台显示为模块的按钮。
选择进行教示的模块。
[3] [ 带式送料器选择 ] 按钮
从所选模块中选择进行教示的带式送料器。
[4]
[ 动作 ] 按钮
横梁移动到所选送料器编号上，并切换为目视对齐界面。
界面展开
1206-001
7.1 吸取位置教示
2OM-1732
6-7-31209-001
7.1 吸取位置教示
7.1.1 吸取位置教示步骤
Procedure
(1) 按下安装头选择按钮。
(2) 按下 [ 模块 ] 选择按钮。
( 选择对象模块，选择进行教示的带式送料器。)
(3)
按下 [ 动作 ] 按钮。
( 移行到所选带式送料器的目视对齐界面。)

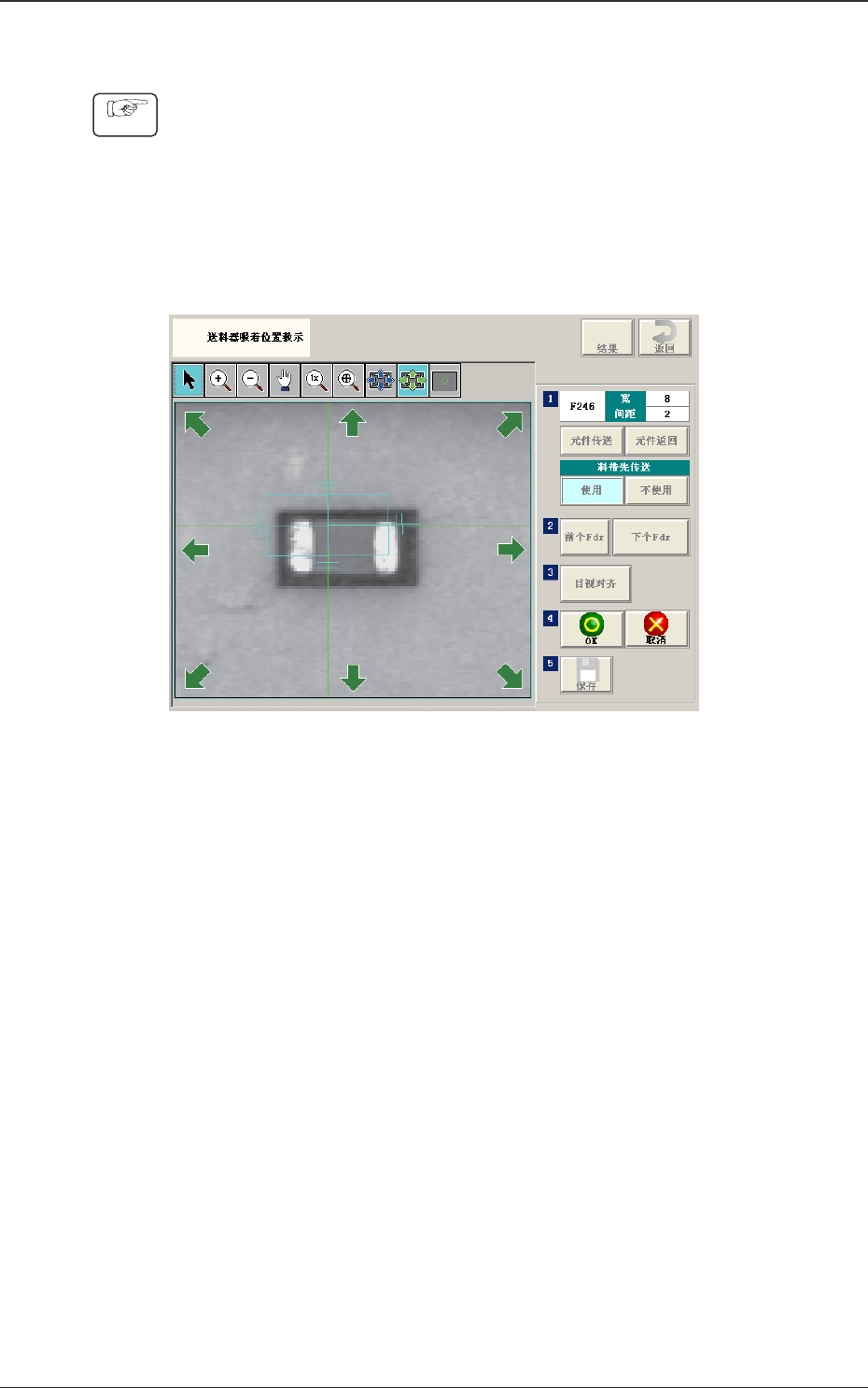

Fig.2F7-3
(4) 按下 [ 元件传送 ] 按钮。
( 传送料带。)
(5) 没必要进行目视对齐时 :
请按下 [ 前个 Fdr] 按钮或 [ 下个 Fdr] 按钮，进行其他带式送料器的
目视对齐。
有必要进行目视对齐时 :
请按 (6) 之后的步骤进行。
