2OM-1732
6-7-151209-001
7.2 贴装坐标教示
(6) 正式登录新贴装坐标时，按下 [ 结束 ] 按钮。
( 显示
“
保存确认
”
( 不暂进行时登录的话 ( 不进行暂时登录时 )，教示
结果将不被保存。) 界面。)
Fig.2F7-10
改写当前的生产机种数据时 ( 覆盖保存 )
在
“
保存确认
”
界面中，按下 [ 是 ] 按钮，显示
“
保存确认 ( 原有
数据将被覆盖，写入吗 ?)
”
。
按下 [ 是 ] 按钮，用暂时保存的数据覆盖线路板程序。
Fig.2F7-11
保留当前的生产机种数据时 ( 另存 )
在
“
保存确认 ( 原有数数将被覆盖，写入吗 ?)
”
，按下 [ 否 ]，显
示
“
输入机种名
”
界面，请输入新文件名，按下 [ 设定 ] 按钮。
暂时保存的线路板程序用新输入的文件名保存。
Fig.2F7-12
放弃教示数据时 ( 删除所有教示数据 )
在
“
保存确认 ( 在线路板程序保存暂时登录的数据吗 ?( 不进行暂时
登录时，教示结果将不被保存。))
”
界面中，按下 [ 否 ] 按钮。
2OM-1732
6-7-161209-001
7.3 PCB( 线路板 ) 识别测试
7.3 PCB( 线路板 ) 识别测试
进行线路板识别标记的识别测试。
[1]
[2]
[3] [4]
[5]
[6]
[7]
[9] [10]
[11]
[8]
Fig.2F7-13
[1] 模块选择按钮
用图像显示表示模块的按钮。
选择进行线路板识别测试的模块。
[2] [ 生产机种数据设定 ] 按钮
按下按钮，便显示
“
从生产机种设定数据
”
界面。
Fig.2F7-14
选择全体识别坐标的 [ 区域 n] 及 [#n] 按钮后按下 [OK] 按钮，便设定
进行线路板识别测试的位置数据和线路板识别标记的编码。
设定的数据显示在
“
指定位置移动
”
界面的标记位置 X、Y 及
“
识别数
据设定
”
界面中。
界面展开
2OM-1732
6-7-171209-001
7.3 PCB( 线路板 ) 识别测试

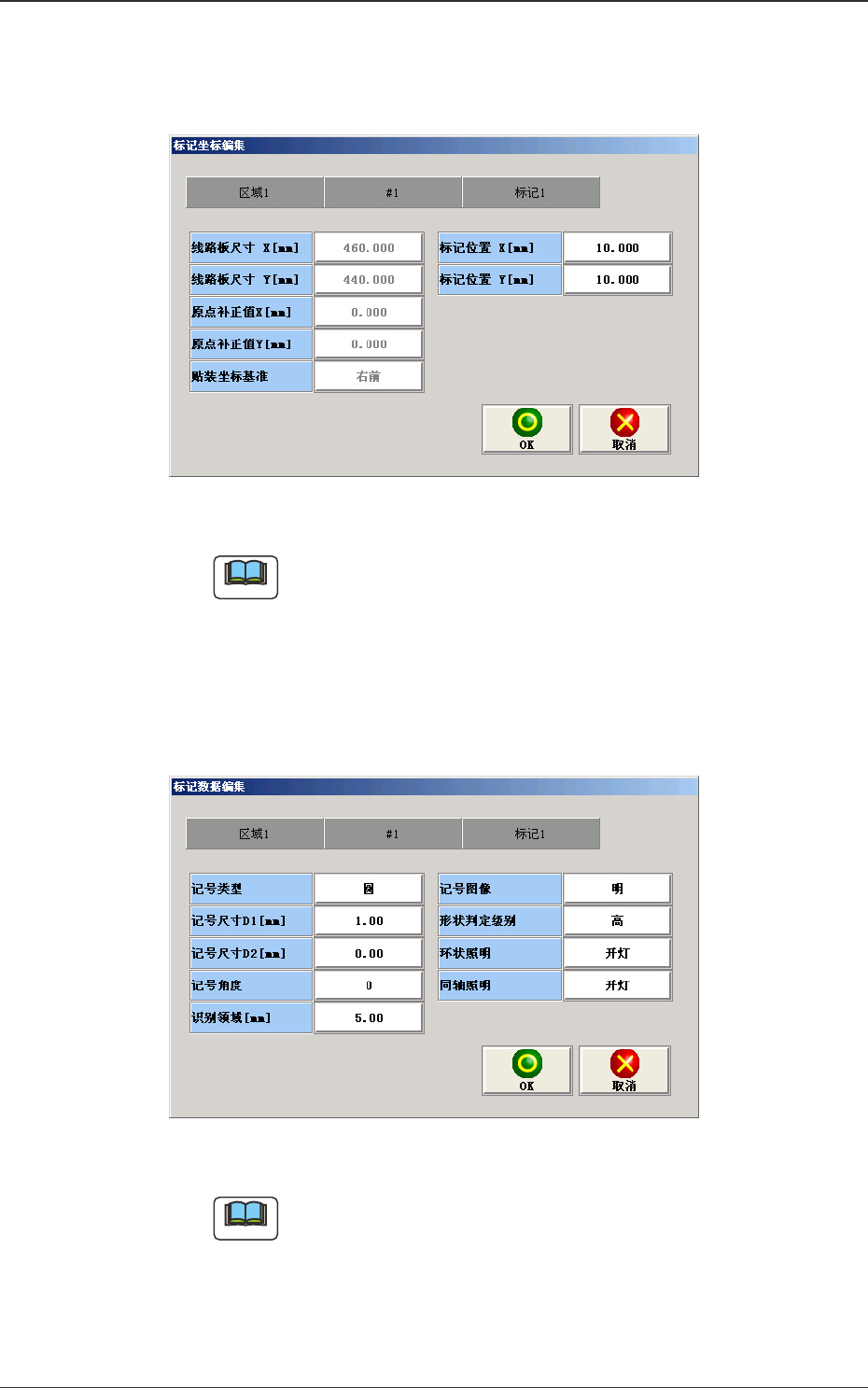

[3] [ 标记坐标编集 ( 编辑 )] 按钮
指定线路板识别标记的位置。
各项目被设定为按钮，按下按钮，便显示各数据的设定界面。
Fig.2F7-15
Note
(a) 设定有生产机种时，
“
线路板尺寸 X
”
、
“
线路板尺寸 Y
”
、
“
Y 排列
位置
”
自动被设定。
(b) 在
“
生产机种数据设定
”
界面中进行设定时，
“
标记位置 X
”
、
“
标记位置 Y
”
也被设定。
[4] [ 标记数据编集 ( 编辑 )] 按钮
请按下各按钮，设定线路板识别标记数据。
Fig.2F7-16
Note
在
“
生产机种数据设定
”
界面中进行设定时，线路板识别标记数据被
设定。
[5] [ 移动实行 ] 按钮
将横梁移动到设定的位置。
