2OM-1732 2-3-46 (G02_04) 识别坐标 X1、识别坐标 Y1［mm］ 以图形原点为基准，设定第 1 点的分割线路板识别坐标 “ X1 ” 和 “ Y1 ” 。 识别坐标 X2、识别坐标 Y2［mm］ 以图形原点为基准，设定第 2 点的分割线路板识别坐标 “ X2 ” 和 “ Y2 ” 。 (G02_05) 识别标记 FM1、识别标记 FM2 设定第 1 点分割线路板识别标记编号 FM1 和第 2 点标记编号 …
2OM-1732
2-3-45
(G02_02)
补正值
补正值 X、补正值 Y［mm］
设定贴装数据 (P) 所有贴装坐标
“
X、Y
”
和分割线路板识别坐标及各个
线路板识别坐标的补正值。
Note
(a) 通常使用零。
(b) 请注意该补正值不影响
“
A02_04 全体识别坐标
”
的坐标
“
X、Y
”
。
补正值 Z［
°
］
设定对贴装数据 (P) 所有贴装角度
“
Z
”
的补正值。
Note
通常使用零。
补正值 H［mm］
设定对贴装数据 (P) 所有贴装高度
“
H
”
的补正值。
Note
通常使用零。
(G02_03)
分割线路板识别
设定分割线路板识别功能。
不识别 : 不使用分割线路板识别功能。
识别 : 使用分割线路板识别功能 (2 点识别 )。

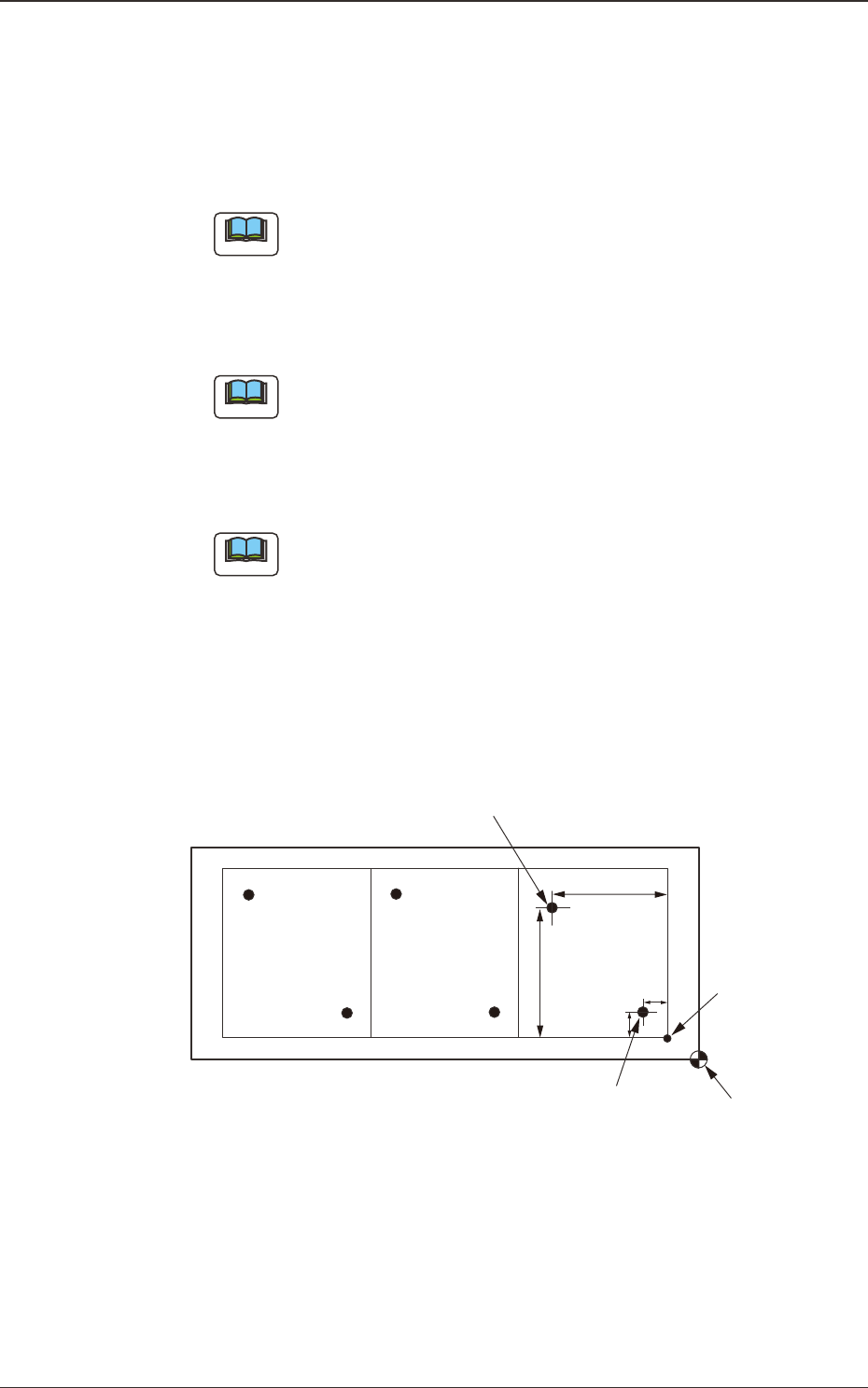

贴装坐标基准
图形原点
第2点的线路板识别标记
第1点的线路板识别标记
Y
1
X
2
Y
2
X
1
Fig.2B3-40
1206-001
3.7贴装
2OM-1732
2-3-46
(G02_04)
识别坐标 X1、识别坐标 Y1［mm］
以图形原点为基准，设定第 1 点的分割线路板识别坐标
“
X1
”
和
“
Y1
”
。
识别坐标 X2、识别坐标 Y2［mm］
以图形原点为基准，设定第 2 点的分割线路板识别坐标
“
X2
”
和
“
Y2
”
。
(G02_05)
识别标记 FM1、识别标记 FM2
设定第 1 点分割线路板识别标记编号 FM1 和第 2 点标记编号 FM2。
请从设定在操作数据的线路板识别标记数据里的标记编号中进行选择。
(G02_06)
单元线路板识别
设定 1 点～ 3 点各 U 数据的线路板识别。
U02
U01
全体识别
单元线路板识别

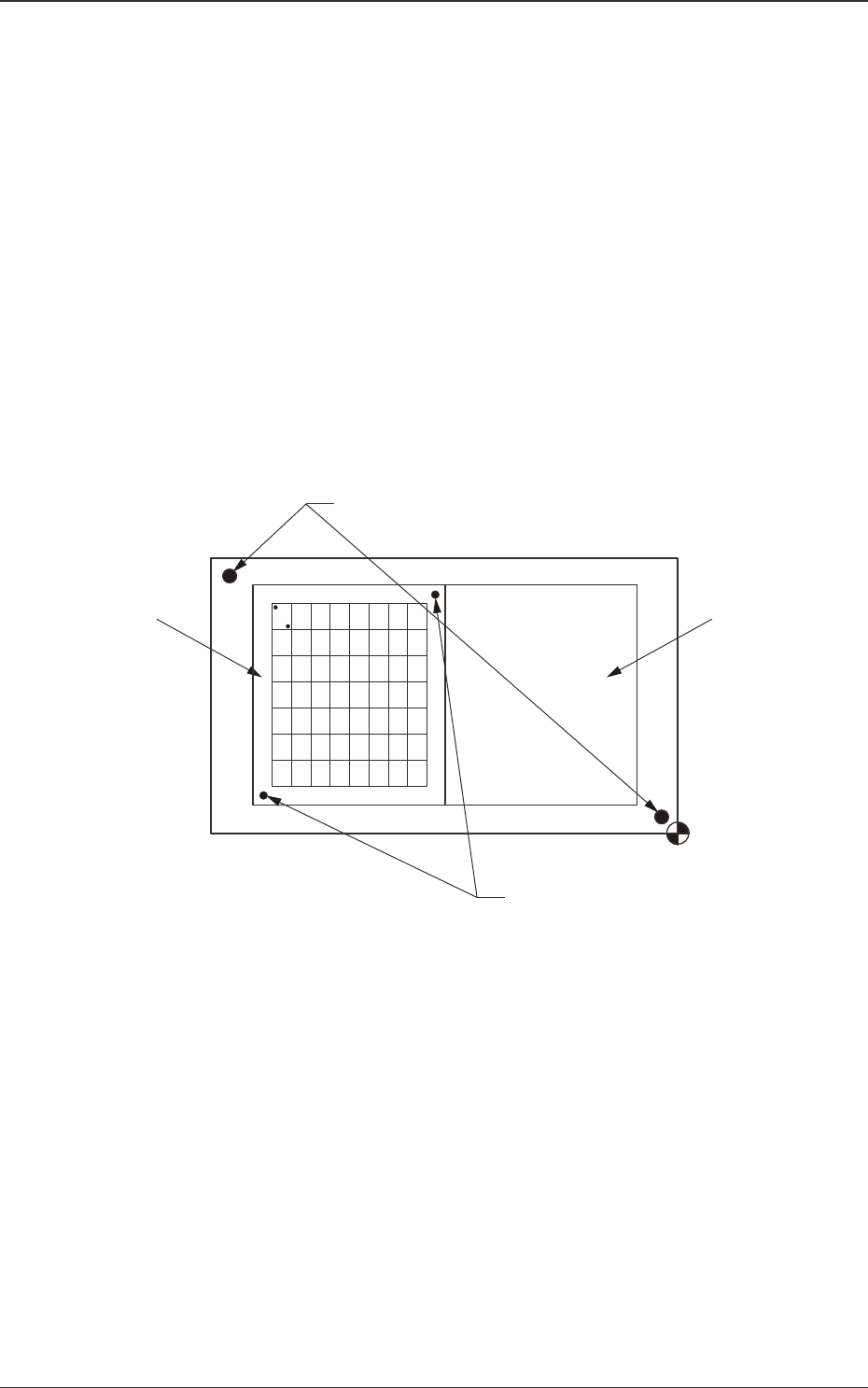

Fig.2B3-41
1206-001
3.7贴装
2OM-1732
2-3-47
(G03)P 数据
在
“
贴装
”
界面中，按下 [P 数据 ] 按钮，便显示以下界面。

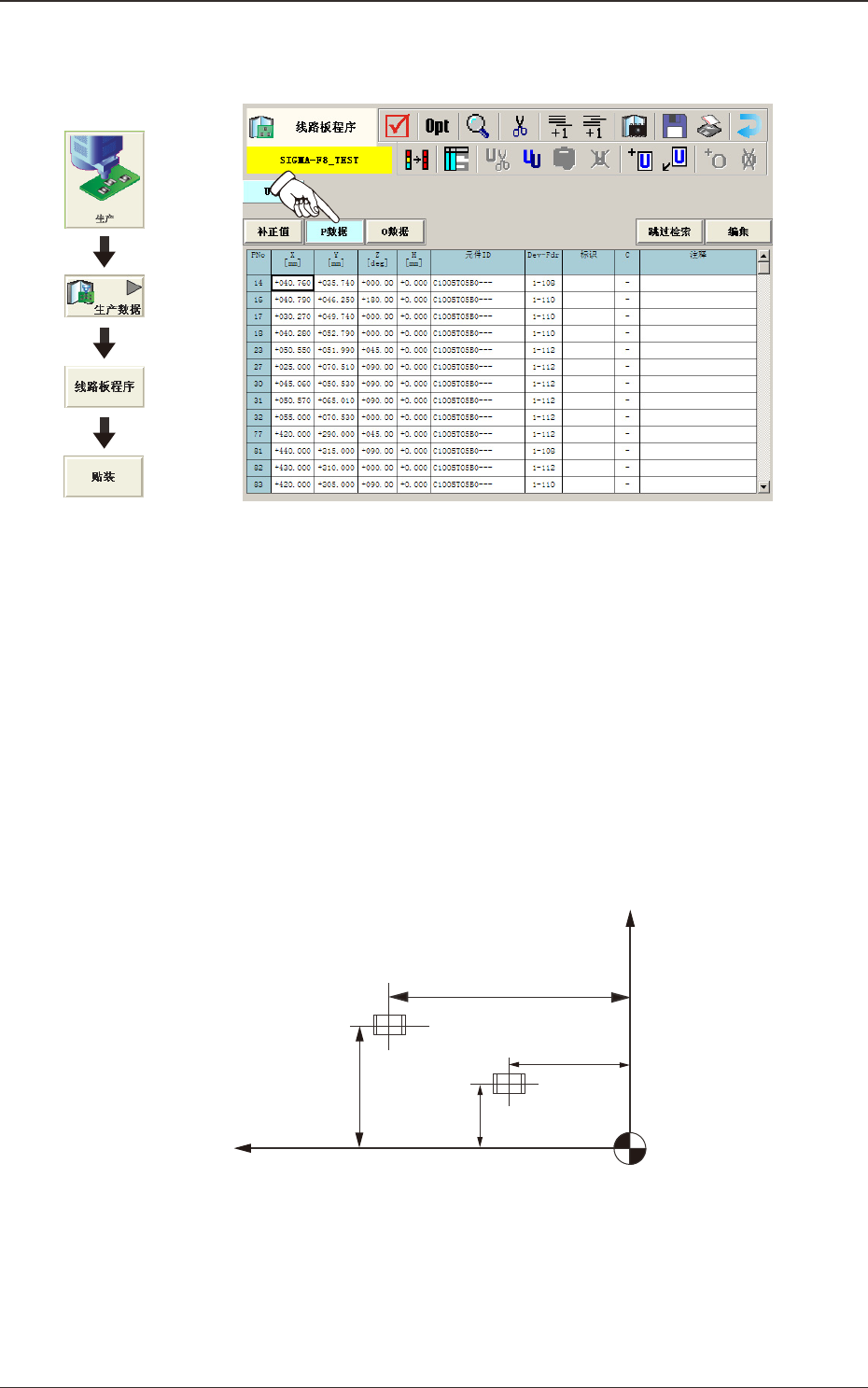

Fig.2B3-42
(G03_01)
PNo
表示贴装数据 (P) 的步骤编号。
在该步骤编号行设定元件的贴装坐标和贴装角度等数据。
(G03_02)
X、Y［mm］
设定元件的贴装坐标数据 X 和 Y。
设定对应贴装坐标基准 (No) 的坐标。
Y2
Y1
X1
X2
贴装坐标基准(No)
Y
X
Fig.2B3-43
界面展开
1209-002
3.7贴装
