2OM-1732 1-2-4 (2) 送料器的状态 用不同颜色的按钮显示送料器安装台的当前状态。 各颜色的区分方法如下。 红色 : 有吸取率明显降低的送料器。 黄色 : 有吸取率降低的送料器。 绿色 : 吸取状态正常。 灰色 : 未使用的送料器。 显示相应送料器的元件补给信息。 绿色 : 所有的送料器都正常。 黄色 : 有预告元件断料等需要注意的送料器。 红色 : 有发生元件断料或送料器未设…
2OM-1732
1-2-3
[2] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。
Note
界面显示根据所选择的选项而有所不同。
(2) 201 ～260
(送料器元件信息)
线路板完成状况
(2) 101～160
贴装步骤数
(3) (4)
(3)
(5)
(1)
送料器状态(吸取率)
Fig.2A2-3 图像显示部
(1) [ 本机 ]/[ 生产线 ] 切换按钮
进行图像显示部的切换。
Note
生产线构成为 1台时，不显示生产线控制切换按钮。
[ 本机 ] 按钮 :显示装置单一的图像。
[ 生产线 ] 按钮 :显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
第一章2.2生产线界面
”
章节。
1209-002
2.1 本机界面
2OM-1732
1-2-4
(2) 送料器的状态
用不同颜色的按钮显示送料器安装台的当前状态。
各颜色的区分方法如下。
红色
:有吸取率明显降低的送料器。
黄色
:有吸取率降低的送料器。
绿色
:吸取状态正常。
灰色
:未使用的送料器。
显示相应送料器的元件补给信息。
绿色
:所有的送料器都正常。
黄色
:有预告元件断料等需要注意的送料器。
红色
:有发生元件断料或送料器未设置等不能使用的送料器。
灰色
:未使用的送料器。
(3) [F1]、[F2] 按钮
按下 [F1]、[F2] 按钮，对应各按钮的装置主机的送料器准备完
了开关亮灯 / 灭灯，送料器夹板按杆被锁定 / 解除锁定。
但是，不进行送料器安装台的上升 / 下降，因此此时，请用装置
主机的送料器准备完了开关进行。
(4) [ 安全盖 ] 按钮
进行开闭盖的锁定 / 解除锁定。
Reference
有关装置主机的机盖锁定开关请参照
“
第一卷第一章2.2.2
盖锁定开关
”
章节。
(5) 生产线路板的状态
贴装中的线路板显示为深绿色，待机中的线路板显示为浅绿色。
1209-002
2.1 本机界面
2OM-1732
1-2-5

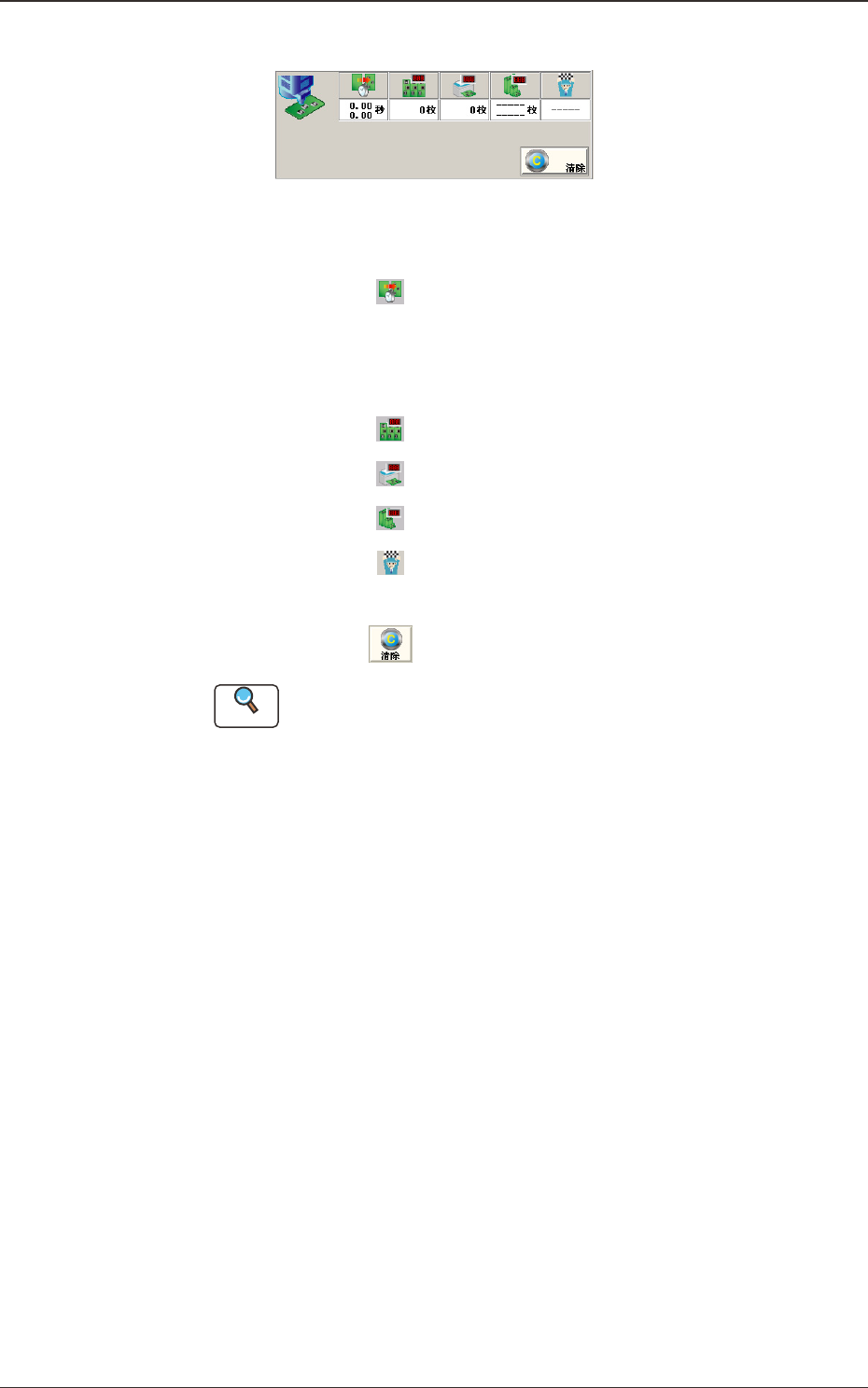

[3] 生产信息
Fig.2A2-4
“
生产信息
”
界面
线路板完成时间
:显示当前在装线路板的前一块已完成线路板
的完成时间。
是从开始获取线路板到最终贴装完了为止的
时间合计值。
分割线路板数量
:显示分割线路板的生产数量。
生产数量
:显示当前时点的线路板生产数量。
生产预定数量
:显示线路板的生产预定数量。
生产结束预定数量
:设定了
“
生产预定数量
”
时，显示线路板的生
产结束预定时间。
[ 清除 ] 按钮
:清除生产数量为 0[ 零 ]。
Reference
有关
“
生产数量
”
的设定请参照
“
第六章8.生产数量
”
章节。
